Высокая энергоэффективность
Циркуляционные насосы серии ZS спроектированы на основе собственной запатентованной гидравлической модели высокой эффективности. Корпус насоса, рабочее колесо и другие проточные части изготавливаются по современной технологии вакуумного литья, что обеспечивает высокое качество поверхности и отсутствие дефектов литья.
Применение современных методов гидравлического расчёта, высокоточного оборудования и жёсткого контроля качества гарантирует, что фактический КПД насосов достигает или превышает требования стандарта GB19762 “Ограниченные значения энергоэффективности и показатели оценки для центробежных насосов для чистой воды”.
Вся серия насосов ZS включена в перечень продукции Министерства промышленности и информационных технологий КНР — «Энергоэффективные продукты звёздного уровня».

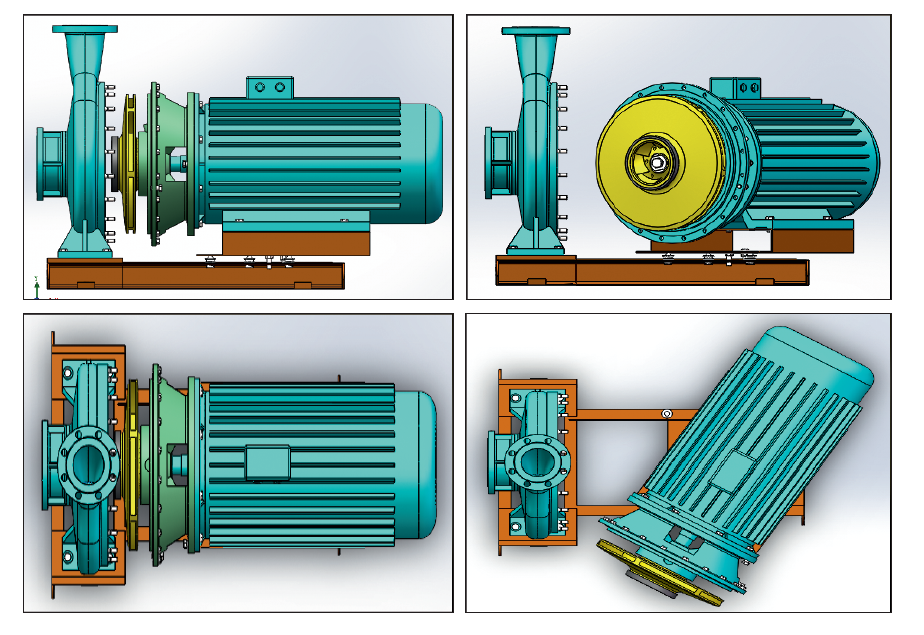

Удобство технического обслуживания
Конструкция насоса предусматривает уникальную систему установки электродвигателя. Благодаря специальному механизму направляющих и стопорному устройству двигатель может быть поворотным и съёмным без применения грузоподъёмного оборудования.
Операции по техническому обслуживанию может выполнять один специалист: замена рабочего колеса или торцевого уплотнения занимает не более 15 минут.
Низкий уровень шума
Уровень шума насосов серии ZS соответствует классу А по стандарту GB/T 29529-2013 “Методы измерения и оценки шума насосов” (уровни ниже класса C считаются несоответствующими).
Показатели шума эквивалентны уровню ведущих зарубежных аналогов и на 3–7 дБ(А) ниже, чем у аналогичных отечественных насосов. Это делает насосы идеальным выбором для систем отопления и кондиционирования зданий, где требуется низкий уровень шума и комфортная акустическая среда.
Высокая стабильность и надёжность
Насосы серии ZS имеют горизонтальное исполнение с непосредственным соединением двигателя и вала насоса, что обеспечивает компактность и минимальные вибрации. Корпус насоса усилен и способен выдерживать статическое давление до 2,4 МПа.
Рационально подобранная номенклатура типоразмеров и малые интервалы между характеристиками по подаче и напору гарантируют работу насоса в зоне максимального КПД.
Вибрация насоса значительно ниже установленных в стандарте GB/T 29531-2013 “Методы измерения и оценки вибрации насосов” предельных значений (класс А).
Во время работы монета, установленная на корпус насоса, остаётся в устойчивом положении, что подтверждает низкий уровень вибраций и высокую сбалансированность конструкции.
Условное обозначение
Пример: ZS 100-80-250 A
Расшифровка обозначения:
- ZS – специальный энергосберегающий циркуляционный насос для систем отопления и кондиционирования воздуха;
-
100 – диаметр всасывающего патрубка, мм;
-
80 – диаметр нагнетательного патрубка, мм;
-
250 – номинальный диаметр рабочего колеса, мм;
-
A – исполнение рабочего колеса (модификация по диаметру).
Схематическое изображение конструктивных особенностей
Направление вращения
При взгляде со стороны всасывающего патрубка вал насоса вращается против часовой стрелки.
Диаграмма диапазона рабочих характеристик
Типовой ряд насосов серии ZS (n = 2950 об/мин)

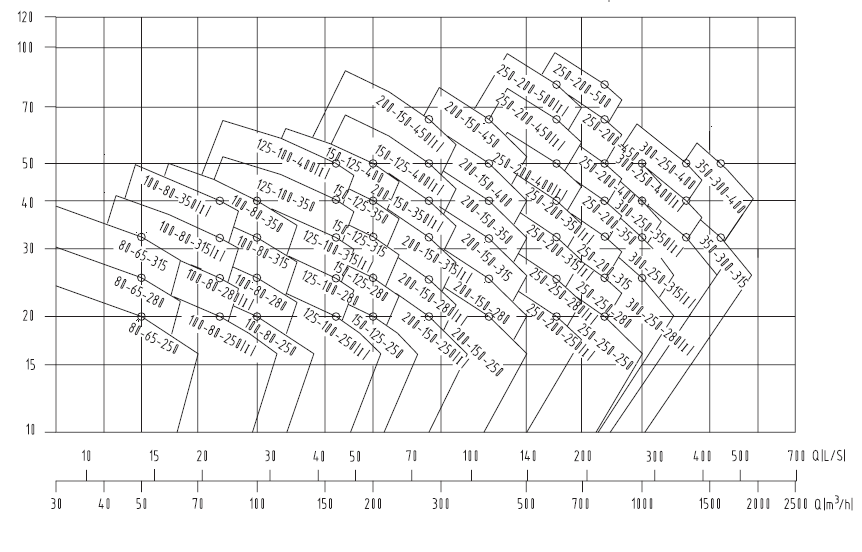

Типовой ряд насосов серии ZS (n = 1450 об/мин)
