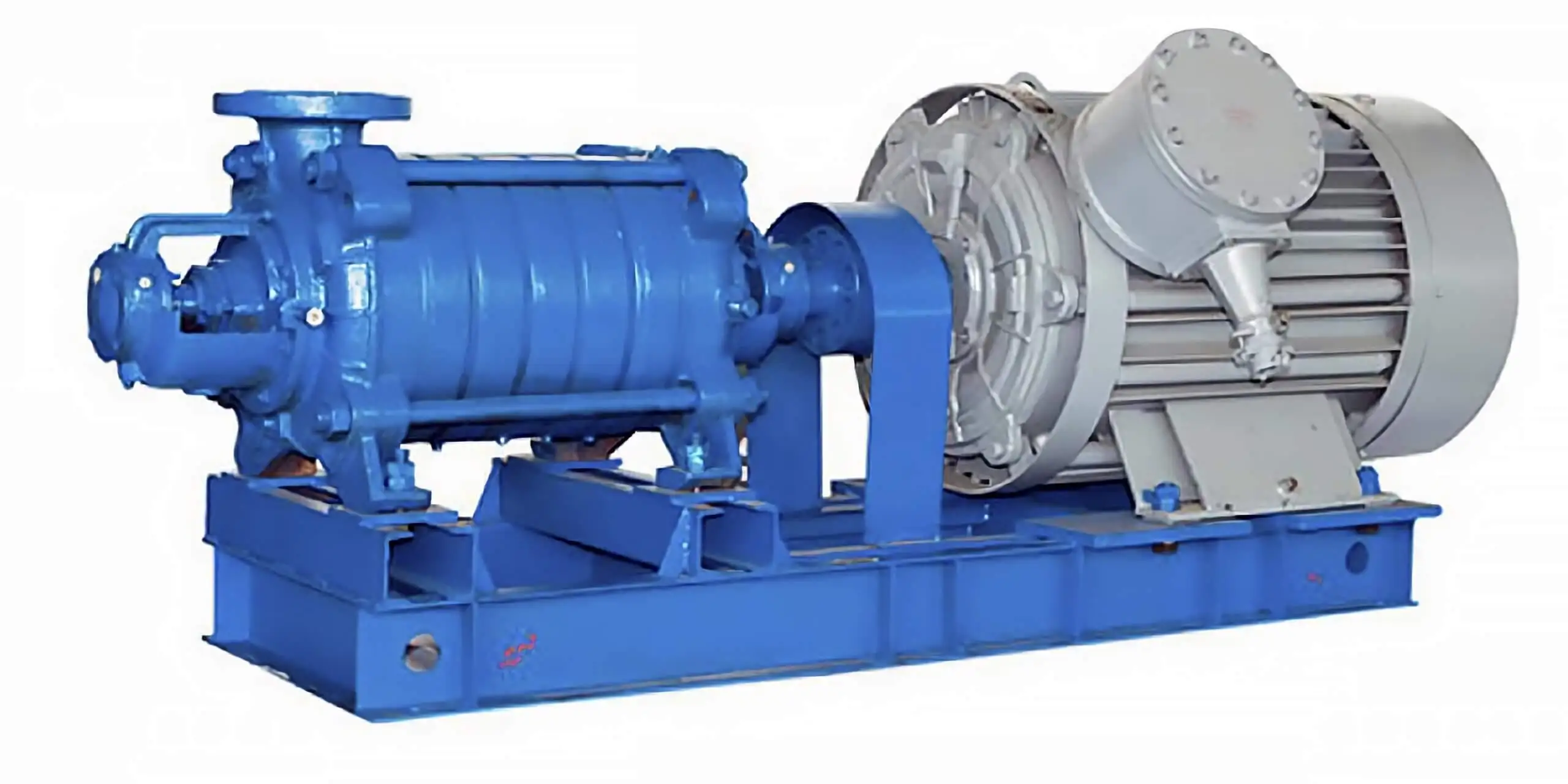

ЦНС для холодной и горячей воды

Описание:

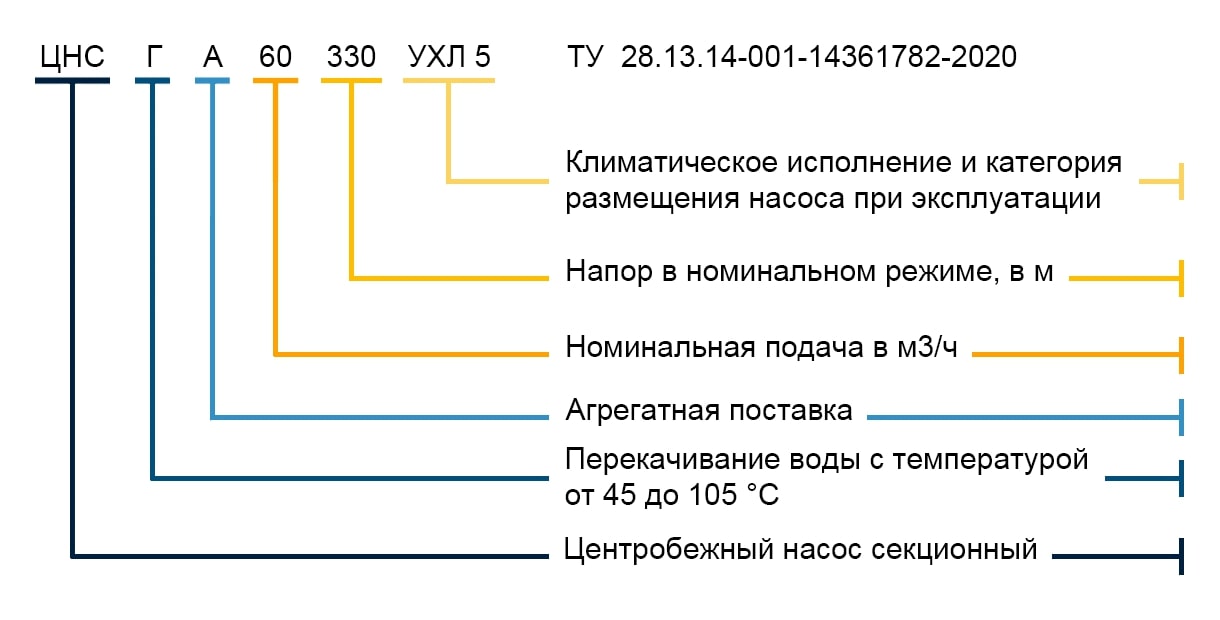

ЦНС – центробежный насос секционный.

• Буква Г указывает — для перекачивания воды с температурой от 45 до 105 °С
• Буква А указывает — это агрегатная поставка
• Цифры после букв — номинальная подача в м3/ч
• Цифры после тире — напор, развиваемый насосом в номинальном режиме, в м.
• После цифр указывается климатическое исполнение и категория размещения насоса при эксплуатации по ГОСТ 15150-69

Например: ЦНСГА 60-330 УХЛ 5. ТУ 28.13.14-001-14361782-2020

Конструкция насоса:

• 1 –  кронштейн задний; 2 – кольцо;  3 – вал; 4 – гайка вала; 5 – сальник;

• 6 – диск гидравлической пяты; 7 – кольцо гидравлической пяты; 8 – кольцо регулировочное;

• 9 – втулка разгрузки; 10 – втулка дистанционная;

• 11 – крышка нагнетания; 12 – корпус направляющего аппарата; 13 – аппарат направляющий;

• 14 – кольцо уплотняющее; 15 – кольцо уплотняющее; 16 – колесо рабочее;

• 17 – шпилька стяжная; 18 – шнур резиновый; 19 – гайка; 20 – штуцер;

• 21 – крышка всасывания; 22 – втулка гидрозатвора; 23 – кольцо;

• 24 – втулка сальника; 25 – кронштейн передний; 26 – муфта;  27 – втулка специальная;

• 28 – крышка; 29 – гайка; 30 – кольцо; 31 – рукав; 32 – манжета;

• 33 – втулка подшипника;  34 – подшипник; 35 – гайка круглая специальная; 36 – штуцер; 37 – крышка
