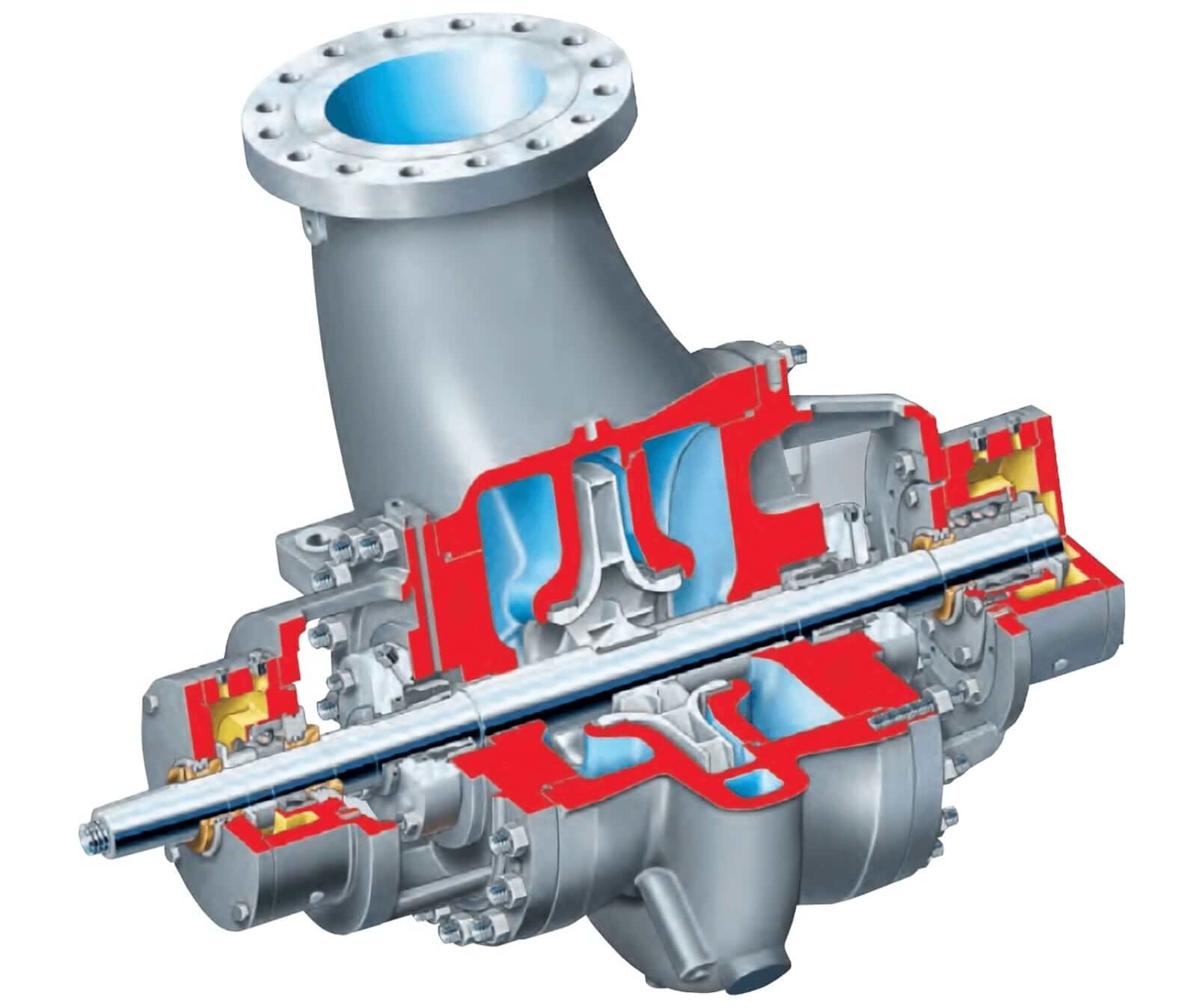

Насос ММР с радиальным разъемом корпуса типа ВВ2

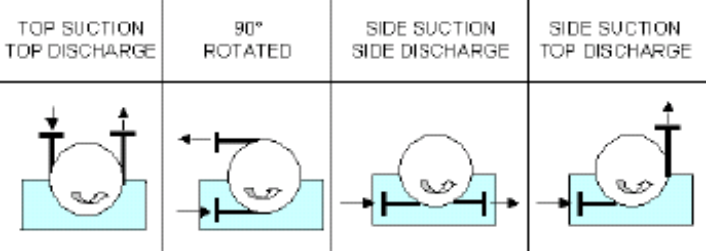

Доступные варианты конструкции корпуса

• Конфигурация «Верх-Верх» является стандартной и доступна для всех размеров
• Для отдельных размеров доступны другие конфигурации
• Версия ММР-Н для высокого давления доступна для некоторых размеров

Преимущества

• Соответствие последней версии требований API

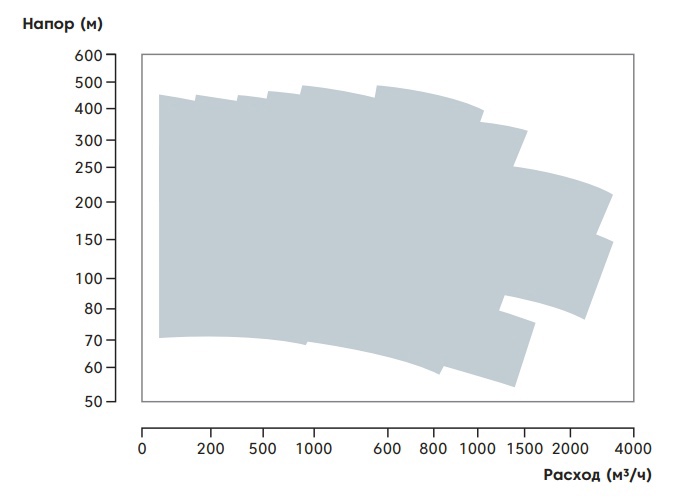

• Широкий гидравлический диапазон (работа в режиме 50 и 60 ГЦ)
• Охлаждение вентилятором 500ºF  (260°C)
• Устраняет необходимость в дорогостоящих трубопроводах для подачи охлаждающей воды.
• Наличие первой ступени двойного всасывания
• Снижает NPSHR
• Превосходный технический опыт по всему миру.
• Наличие различных конструкций корпуса
• Наличие конструкции с высоким давлением
• Специальные характеристики (коксовая дробилка, специальное покрытие и т.д.)

Перекачиваемые жидкости

• Углеводороды
• Вода
• Химикаты
• Шлам

Особенности конструкции

Общие

• Двойная ступень
• Между подшипниками (BB2)
• Конфигурация верх-верх – другие варианты по запросу
• Крепление по осевой линии
• Радиально разъемный
• Цельнолитые фланцы стандартного исполнения класса 600 – дополнительно класса 900 и 1500 (ММР-H)
• Рабочие зазоры по стандарту API 610
• Вращение против часовой стрелки (CCW) – дополнительно по часовой стрелке (CW)

Корпус

• Радиально разделенный
• Спирально навитые прокладки из нержавеющей стали
• Установленный по осевой линии
• Одинарная и двойная спираль
• Ориентация патрубков верх-верх
• Двойная крышка

Расчеты сальниковой коробки

• Стандартные насосы оснащены балансировочной линией для снижения давления (только для сальника со стороны нагнетания), которая используется для снижения давления, действующего на уплотнение.
• Давление в сальниковых камерах можно предварительно рассчитать следующим образом:

ММР:
- Сальник со стороны всасывания : максимальное давление всасывания плюс половина максимального перепада давления
- Сальник со стороны нагнетания : на 1-2 бар выше, чем давление в сальнике D.E.
ММР-DS:
- Сальник со стороны всасывания : давление всасывания
- Сальник со стороны нагнетания : максимальное давление всасывания плюс половина максимального перепада давления

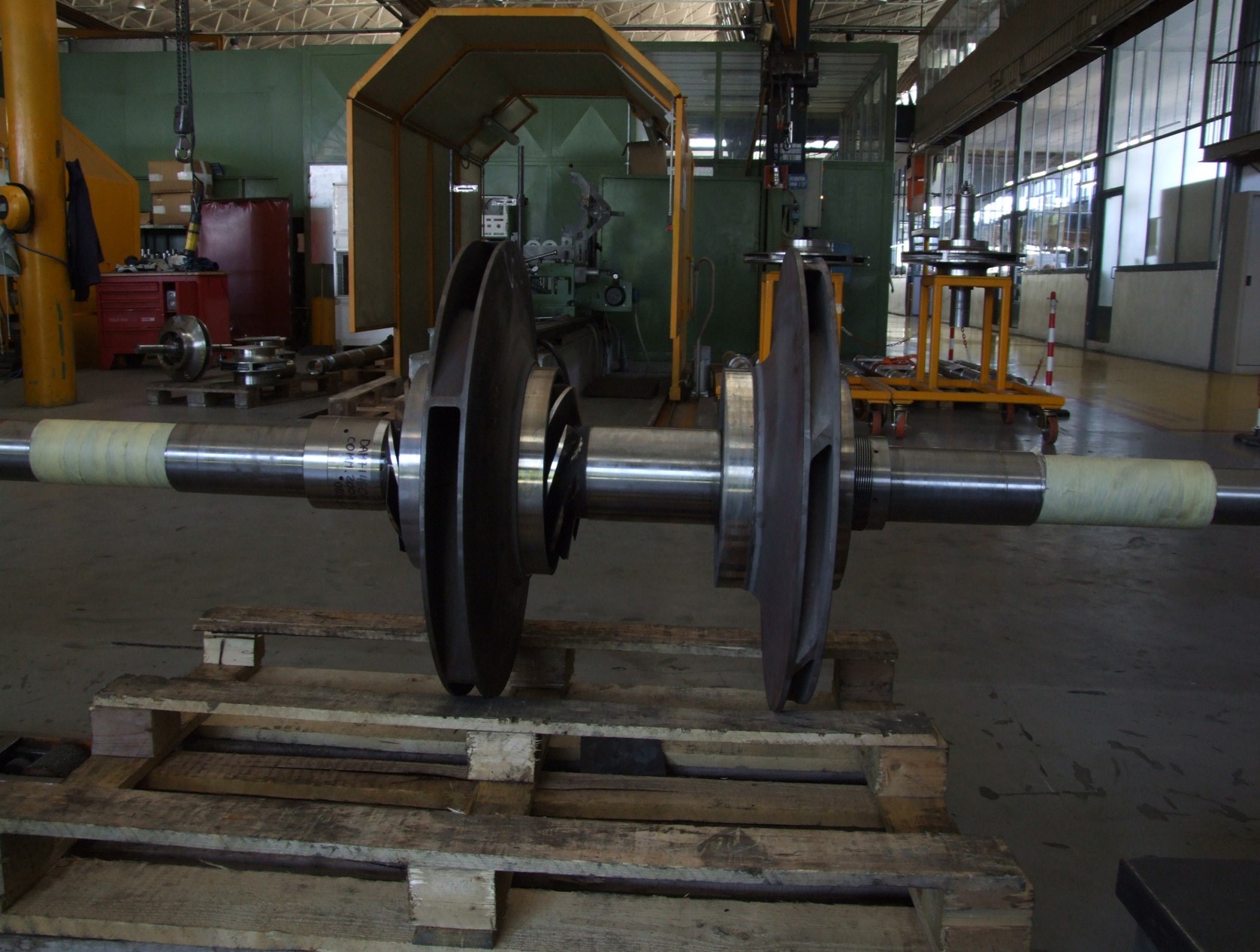

Рабочие колеса

• Закрытый тип
• Устанавливаются с натягом и крепится шпонкой к валу
• Выпускаются с 1-ой ступенью одинарного всасывания (ММР) или 1-ой ступенью двойного всасывания (ММР DS)
• Могут быть оснащены дробилками для кокса (см. фото)

Виды смазки

• Маслоотражатель
• Чистый масляный туман
• Продувочный масляный туман (с маслоотражателем)
• Система смазки с принудительной подачей

Стандартная смазка

Смазка чистым масляным туманом

Принудительная подача смазки

Подшипники

• Полное соответствие стандарту API 610
• Расположение
• Радиальный подшипник имеет глубокую канавку
• Упорные подшипники представляют собой двухрядные радиально упорные подшипники.
• Втулка/Шарик
• Втулка/Гидродинамическая

Корпуса подшипников

• Опора на 360 градусов для обеспечения дополнительной жесткости
• Уплотнения корпуса подшипника лабиринтного типа (стандартно)
• Поддерживает INPROS или аналогичный
• Стандартное охлаждение - вентилятор (кроме чистого масляного тумана)
• При необходимости может быть оснащен системой подачи охлаждающей воды.



Корпус подшипника с вентиляторным охлаждением



Температура от 320ºF (160ºC) до 500ºF (260ºC)

Корпус подшипника с водяным охлаждением

Температура свыше 500º F (260º C)

Вал

• Соответствует требованиям API 10-ой редакции.
• Высокоточная обработка по всей длине
• Жесткая конструкция
• Полностью собранные роторы динамически сбалансированы.
• Конический на конце муфты

Компенсационные кольца

• Корпус (неподвижный) и рабочее колесо (вращающееся)
• Запрессовка с помощью стопорного штифта на корпусе
• При необходимости можно прихватить сваркой
• Резьбовые штифты на рабочих колесах.

Муфты и защитные кожухи

• Доступные производители мультипликаторных муфт
• Тип распорки гибкого диска
• Коэффициент полезного действия зависит от области применения
• Шпоночное соединение с валом
• Предохранитель муфты от искрения.

Типы опорных плит

• Полностью по стандарту API-610 под заливку (жёсткость рассчитана на установку в т.ч. без заливки)

Проектирование корпуса и плиты-основания

• Различные типы опорных плит
• Поддон для сбора утечек и дренажных патрубок
• 2 X API Требования к нагрузке на фланцы

КИП

• Установка термопар или терморегулирующих преобразователей
• Средства для мониторинга вибрации
• Акселерометры
• Бесконтактные датчики

Конфигурация Side-Top или Side-Side

• Всасывающие и нагнетательные патрубки в линию.
• Хорошо подходит для использования в трубопроводах
• Выпускается в определенных размерах

Боковая ориентация патрубка (поворот на 90º)

• Всасывающие и  нагнетательные патрубки с одной стороны.
• Удобно клиентам с определенными схемами прокладки трубопроводов
• Выпускается в определенных размерах

Применение с системами дробления кокса

• Зависит от размера частиц кокса
• Необходимо оценивать каждый случай в отдельности.
• Рабочее колесо для дробления кокса устанавливается на входе рабочего колеса.

Стандартные / Дополнительные испытания

Стандартные испытания

• Сертифицирован для гидростатических испытаний по стандарту API 610
• Сертифицирован для проведения эксплуатационных испытаний по стандарту API 610
• Измерение вибрации

Дополнительные испытания

• Тест NPSHr
• Проверка уровня звука
• Испытание на вибрацию с помощью БПФ-спектра
• Резонансное испытание корпуса подшипника
• Испытания в присутствии заказчика
• Полный модульный тест

Неразрушающий контроль

• Проверка на проникновение красителя (корпус, крышка корпуса, рабочее колесо, соединительные швы, вал)
• Магнитно-порошковая дефектоскопия (корпус, крышка корпуса, рабочее колесо, соединительные швы)
• Радиографический контроль (корпус, крышка корпуса, рабочее колесо, соединительные швы)
• Ультразвуковой контроль (вал)
• Положительная идентификация материала (PMI)

Шумо- и теплоизоляция
