Двухвинтовые самозаполняющиеся насосы Roto

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом

Двухвинтовые насосы ВНХ предназначены для перекачки широкого спектра жидкостей. Данные самовсасывающие насосы эффективно работают в критических условиях, независимо от высоких температур и экстремальных условий эксплуатации.

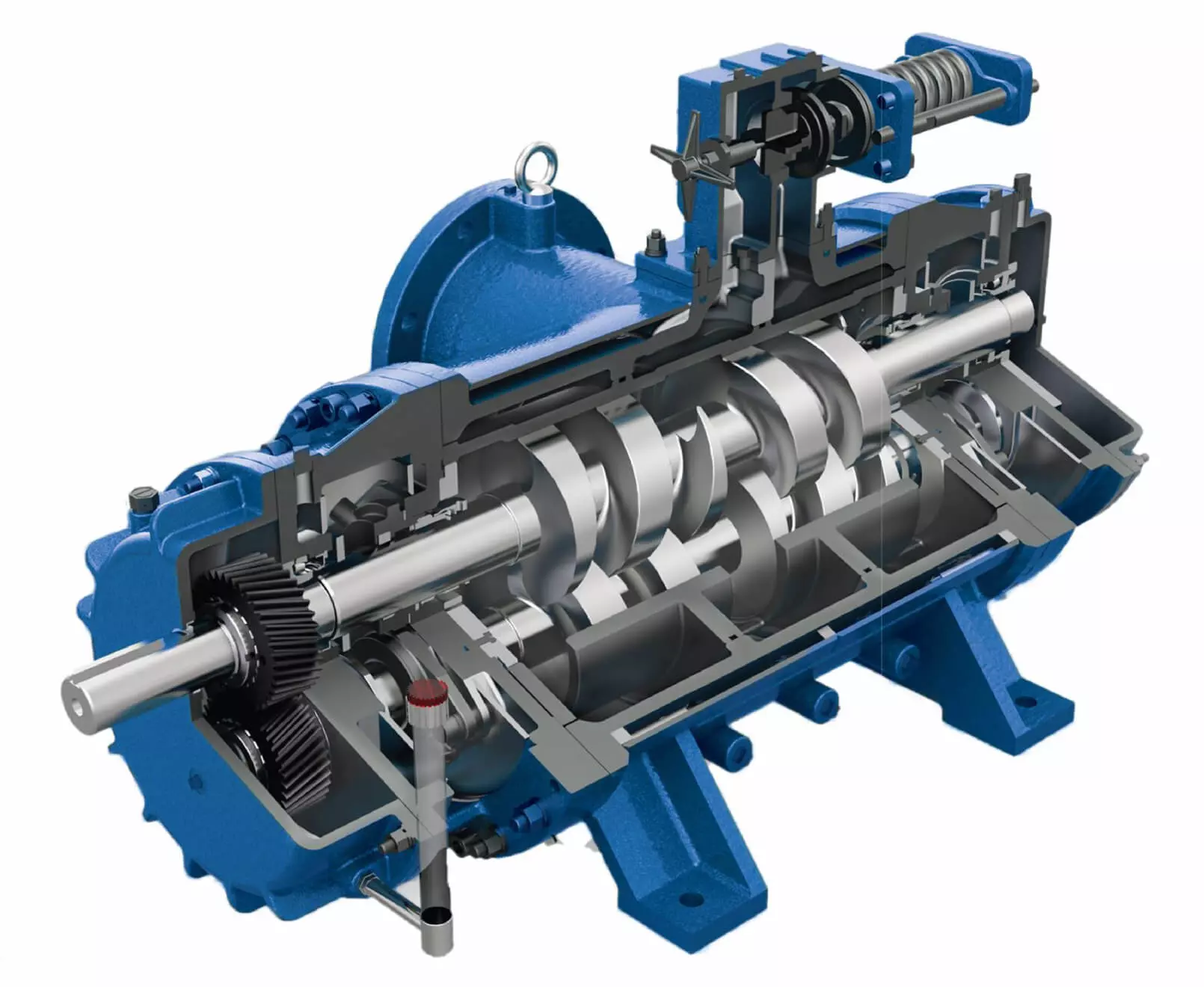

Гидравлическая часть насоса состоит из взаимосвязанных винтов, вращающихся внутри корпуса. Пара зубчатых колёс обеспечивает зазор между винтами. Вращающиеся винты в корпусе насоса образуют полость, где перекачиваемая среда перемещается в осевом направлении от крайних точек к центру корпуса.

Запасные части, инструменты и принадлежности к винтовым насосам:



Вы можете получить больше информации о производителе в нашей статье:



Характеристики

Область применения
  • Вакуумная перегонка мазута на НПЗ
  • Перекачка битума
  • Другие промышленные применения
Исполнение
Чугун, нержавеющая сталь, сталь ALLOY
Температура перекачиваемой среды (°C)
до 350
Производительность (м³/ч)
до 940
Давление (бар)
до 16
Частота вращения (об/мин)
до 1450

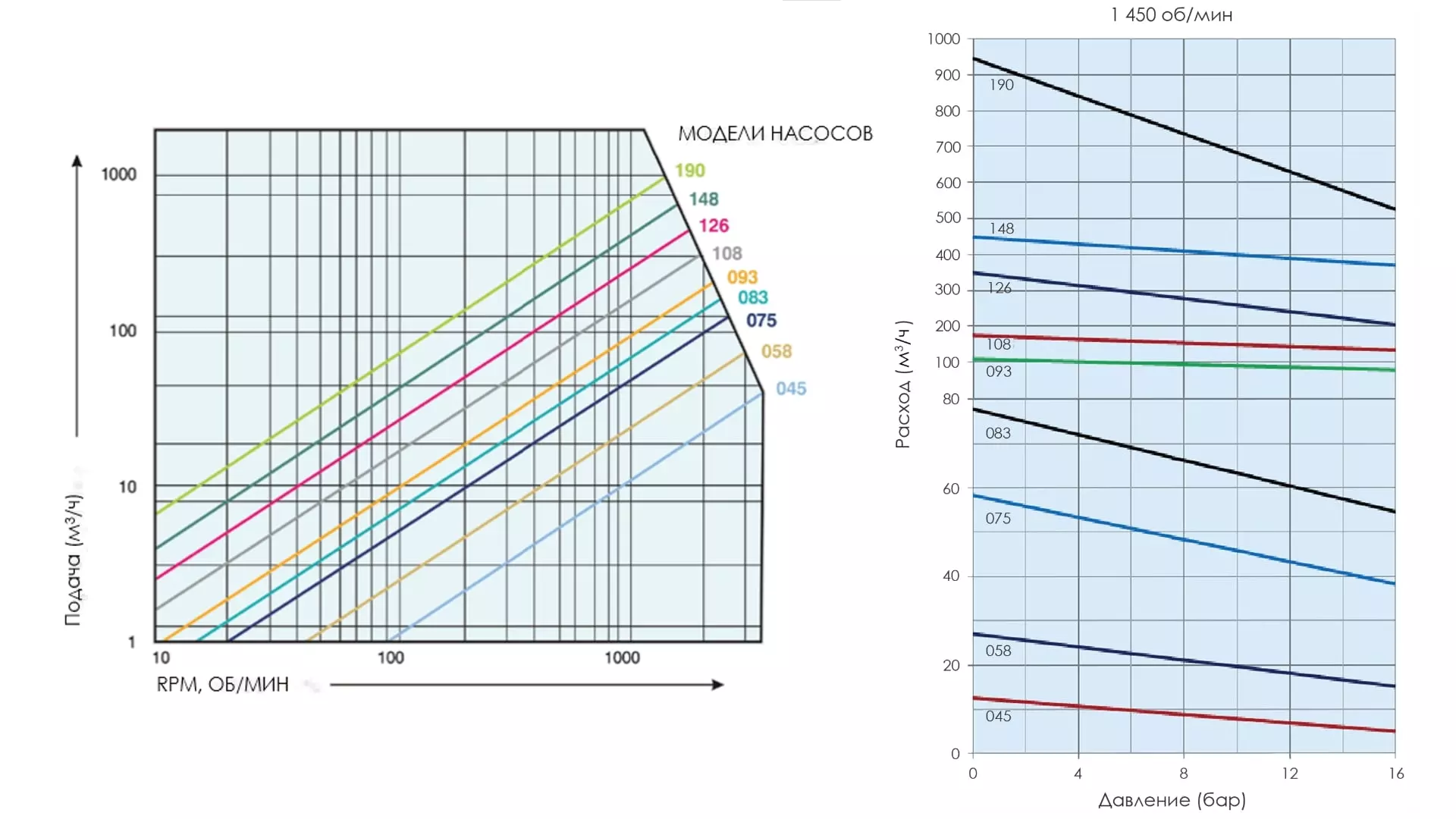

Графики рабочих характеристик:

Графики рабочих характеристик

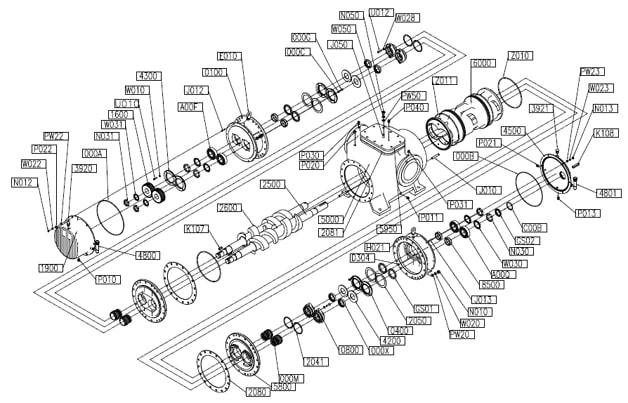

Варианты конфигурации:

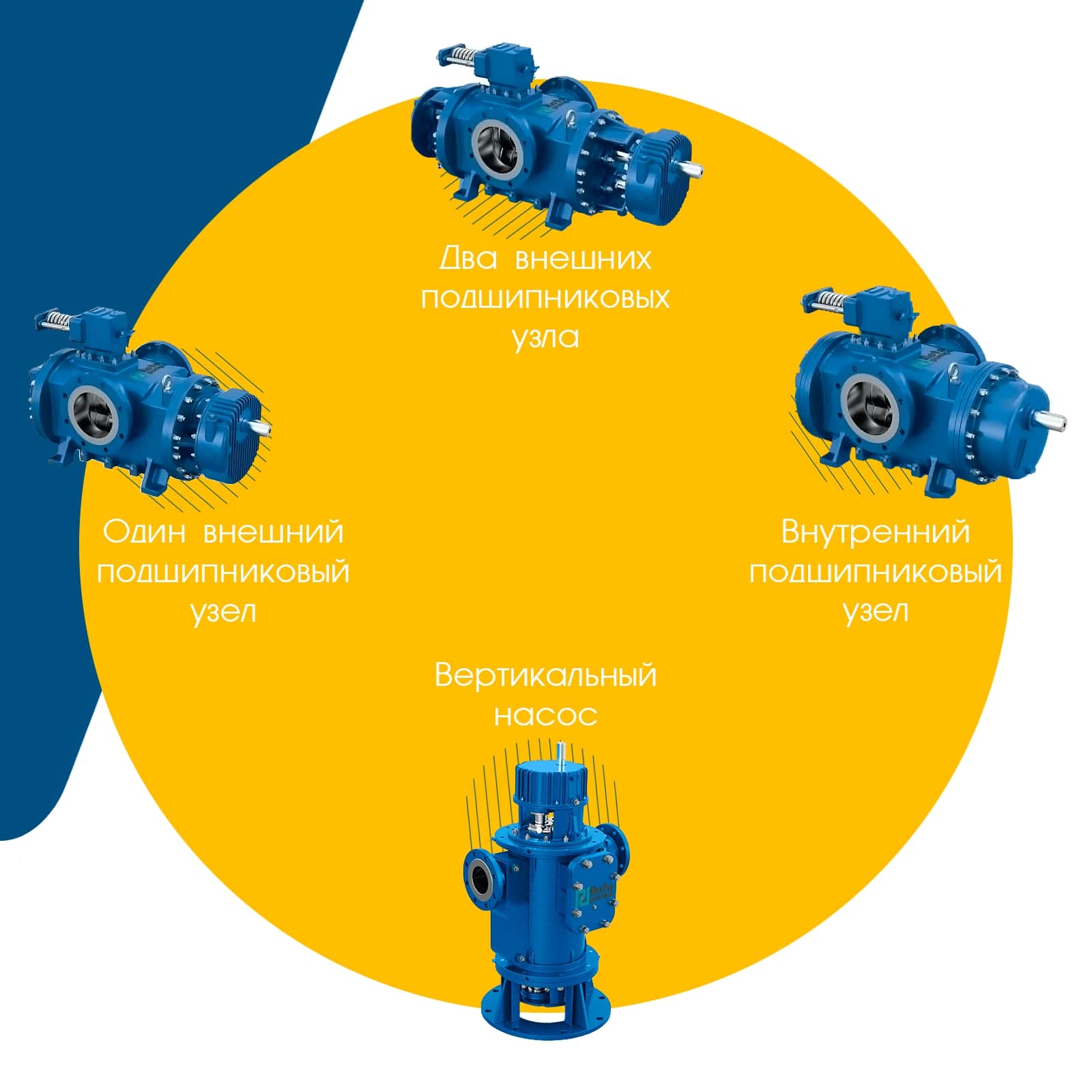

Варианты конфигурации двухвинтовых насосов Roto

Исполнение:

Материальное исполнение горизонтального двухвинтового насоса

  • Специальное исполнение. По запросу возможно исполнение из специальных сплавов, таких как Duplex, Super Duplex и других.
  • Фланцевые соединения. Исполнение по стандарту ANSI/ASME B16.5 или EN 1092.
  • Предохранительный клапан встроен в насос или на трубопроводе.
  • Длительный срок службы и безотказная работа. Благодаря тому, что между элементами насоса и корпусом отсутствует металлоконтакт, насос может работать даже без смазки в течение определенного периода времени.
  • Вариации. Возможно исполнение по стандарту API676 — объёмные насосы роторного типа.
  • Электродвигатели. Мощность и габарит электродвигателей в соответствии с ГОСТ 31606-2012 или DIN.
  • Отсутствие осевой нагрузки. Двойной поток жидкой среды в противоположном направлении уравновешивает осевую нагрузку.
  • Высокий объёмный КПД. Благодаря специальному двойному профилю боковых сторон винта.
  • Уплотнения. Возможно исполнение систем обвязки и механических уплотнений в соответствии со стандартом API682 с различными вариантами промывки и охлаждения.
  • Высокая всасывающая способность. Ввиду постоянного разделении линий всасывания и нагнетания винтовые насосы способны создать разряжение во всасывающем трубопроводе, достаточное для подъема жидкости до уровня расположения насоса.
  • Равномерный поток. Площадь сечения, по которой проходит жидкость, в полости между винтами и корпусом постоянна, благодаря чему, подача винтового насоса отличается большой равномерностью.
  • Безопасность. Имеет встроенный предохранительный клапан, предназначенный для сброса избыточного давления при нагнетании.
  • Самозаполнение. Самозаполняющиеся насосы позволяют работать с вовлеченным воздухом/паром/газом. Благодаря вытесняющему действию и присущему принципу самозаполнения.


Уплотнение вала:

Сальниковая набивка

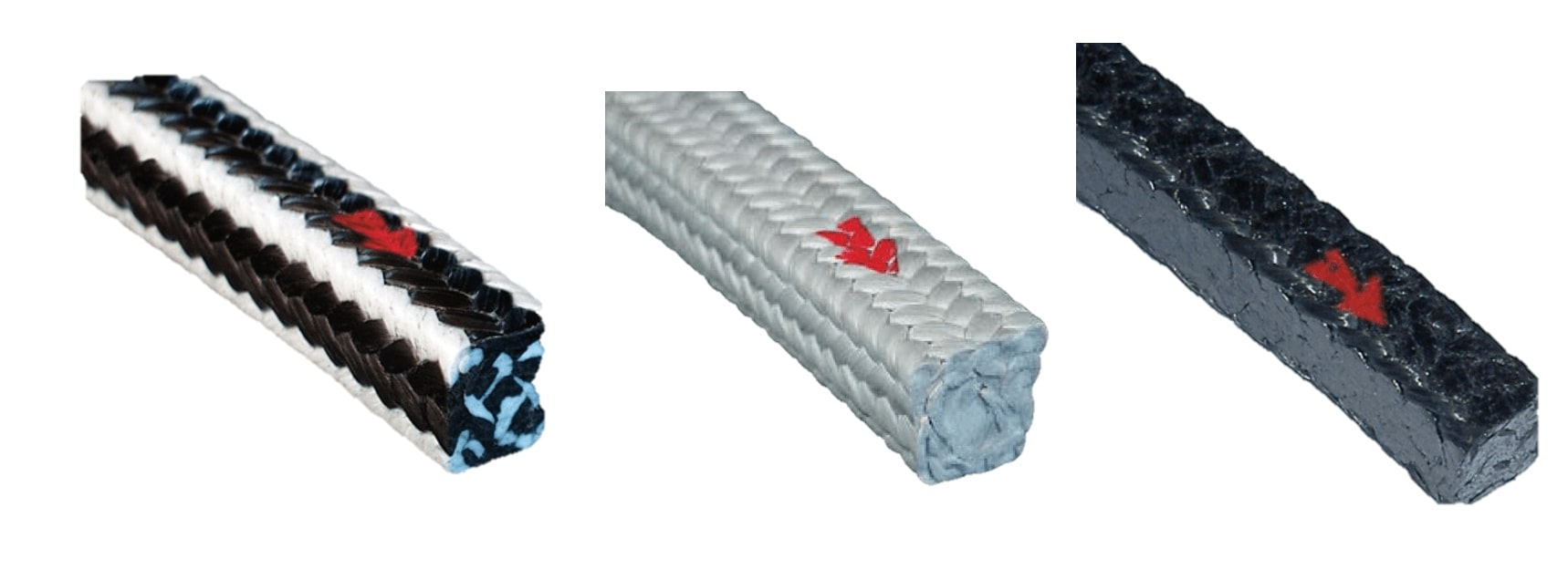

Сальниковая набивка горизонтального двухвинтового насоса

  • Из асбеста
  • Из искусственных минеральных волокон
  • Из натурального материала (растительных волокон)

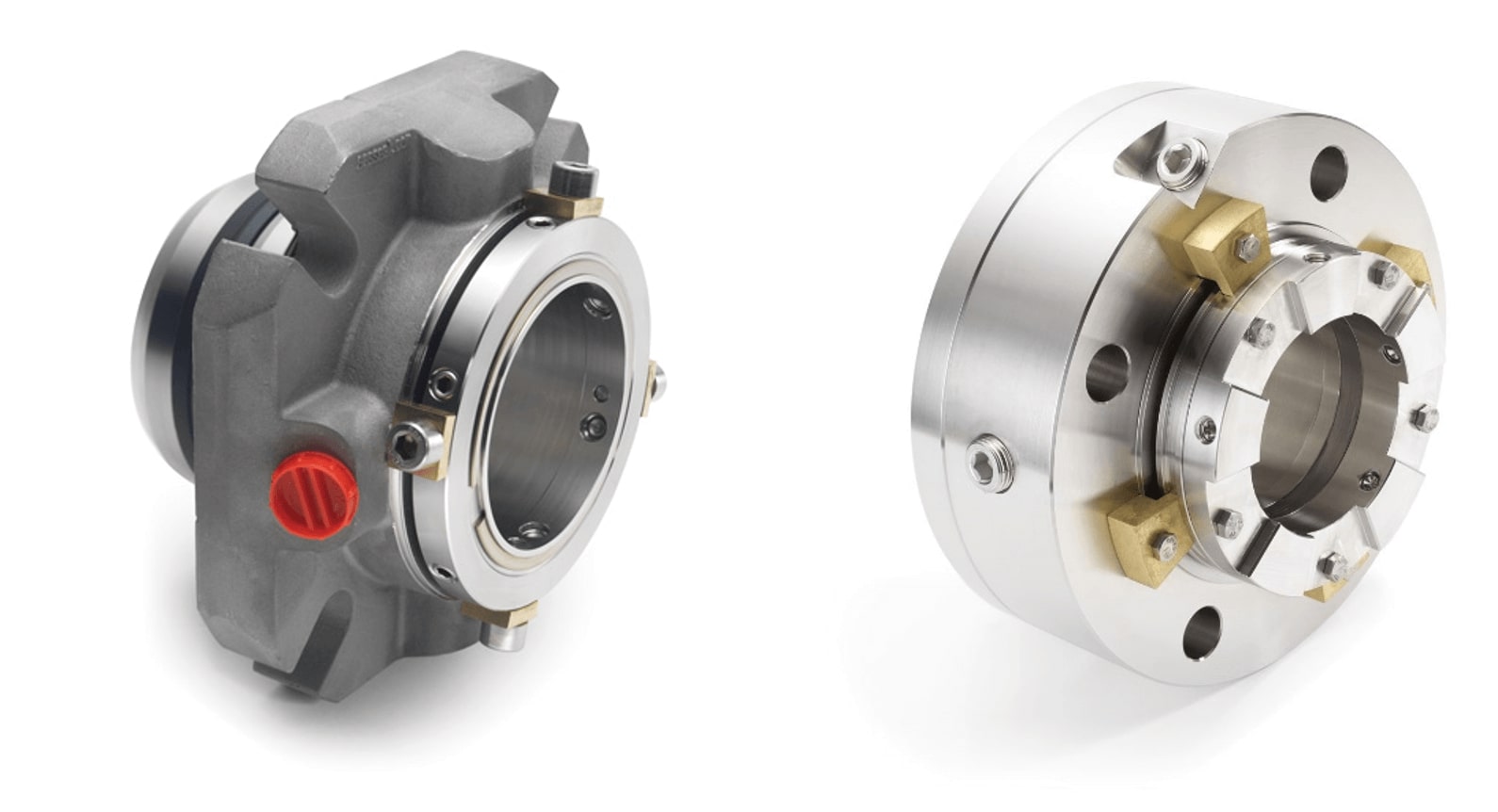

Торцевое уплотнение

Торцевое уплотнение горизонтального двухвинтового насоса

  • Одинарное механическое уплотнение
  • Одинарное механическое уплотнение с дополнительной защитной ступенью
  • Двойное механическое уплотнение
  • Сухие газовое уплотнения


Области применения:

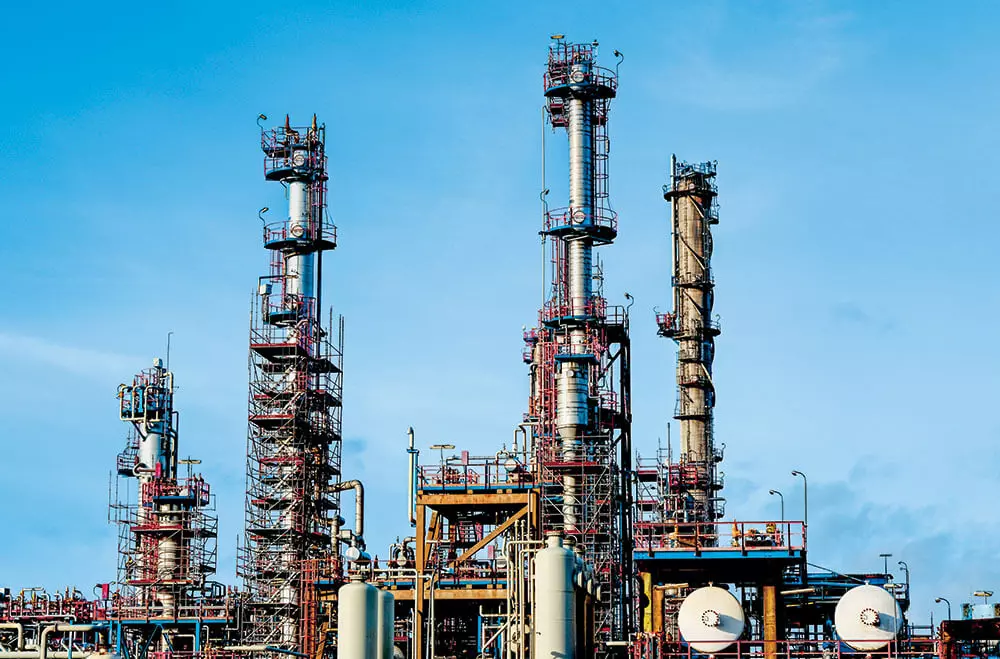

Вакуумная перегонка мазута на НПЗ

Вакуумная перегонка мазута на НПЗ
  • Высоковязкий фракционированный мазут (остаток атмосферной перегонки) поступает из колонны фракционной перегонки (ADU) в колонну вакуумной перегонки (VDU).
  • Из жидкости отбирают большое количество легких и средних фракций, что приводит к увеличению вязкости сырья. Для перекачки полученного сырья высокой вязкости применяются двухвинтовые насосы.
  • Двухвинтовые насосы справляются с высоковязкой остаточной жидкостью даже при повышенных температурах технологического процесса и способны работать при низком значении NPSHa.


Перекачка битума

Перекачка битума
  • Битум или нефтяной битум имеет широкий спектр применения как в нефтепереработке, так и в строительстве.
  • Сырая нефть с высоким содержанием серы состоит преимущественно из высокомолекулярного углеводорода и содержит небольшое количество серы, кислорода и азота. Среда обладает высокой вязкостью и достигает консистенции жидкости только при высоких температурах.
  • Двухвинтовые насосы могут работать в диапазоне различных значений давления, температуры и вязкости продукта.

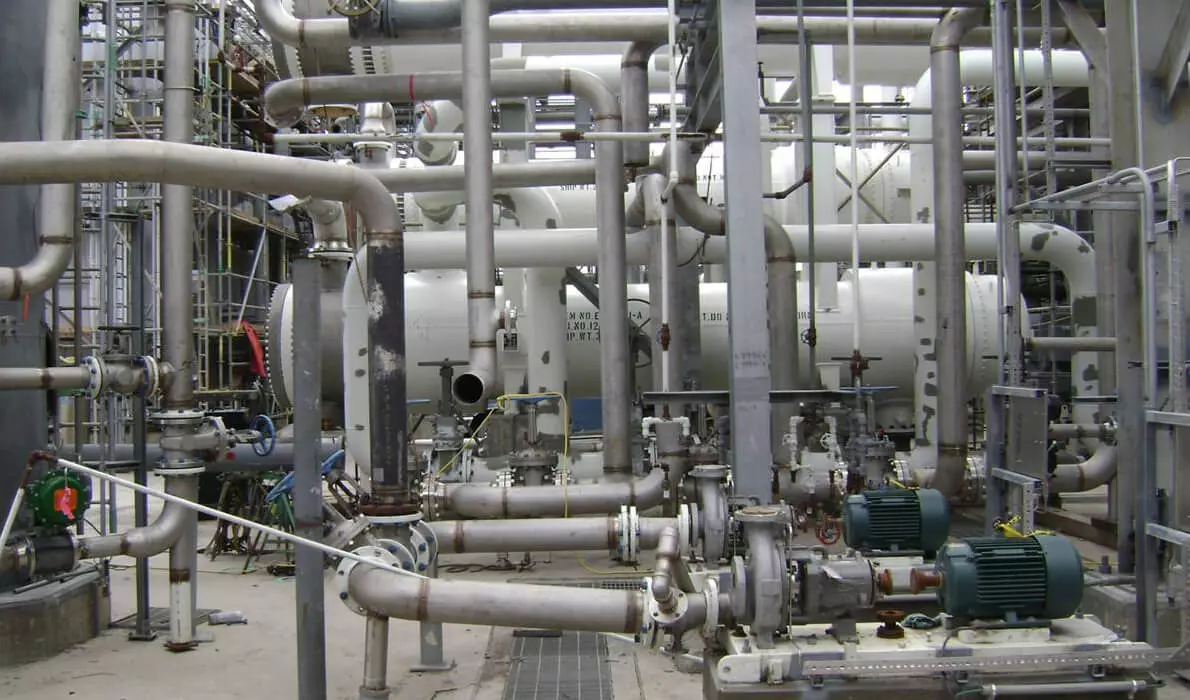

Промышленное применение

Промышленное применение
  • Химическая промышленность: продукты тонкого химического синтеза, полимеры, краски, биотопливо, нефтехимия, клей, синтетические смолы.
  • Морская промышленность и судостроение: турбинное топливо AVCAT, трюмная нефть, балластная морская вода, морская рекуперированная нефть, нефтяной битум, химикаты.
  • Энергетика и металлургия: смазочное масло, масло для высокооборотных дизельных двигателей, тяжелые малосернистые нефтяные остатки, темные нефтепродукты.
  • Нефтепереработка: остаток вакуумной перегонки, подача продукта висбрекинга, подача продукта в установку каталитического риформинга, подача продукта в установку замедленного коксования, нефтяные остатки и очищенные нефтепродукты, промышленный топочный мазут.


Поставка запчастей:

Помимо производства насосных агрегатов, наша компания занимается поставкой запасных частей для винтовых насосов:

Запасные части для винтовых насосов
