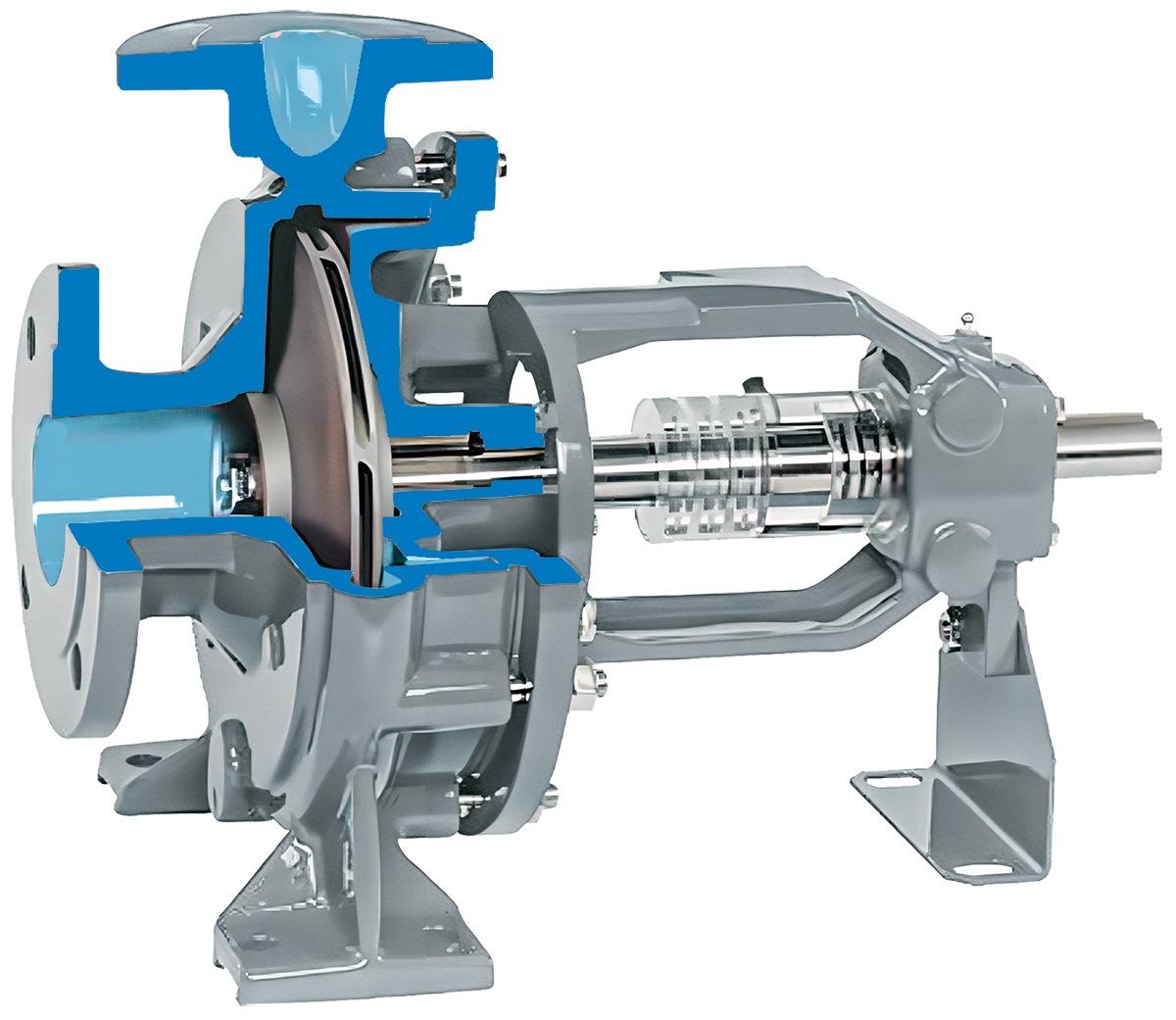

МНХР - ГОРИЗОНТАЛЬНЫЙ ОДНОСТУПЕНЧАТЫЙ НАСОС ТЕРМАЛЬНОГО МАСЛА

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом

МНХР - Горизонтальные, одноступенчатые насосы со спиральным корпусом, не требующие дополнительного охлаждения, для перекачки высокотемпературных минеральных и синтетических масел. Размеры фланцев и номинальные рабочие характеристики в соответствии с DIN 24255 / EN 733

Характеристики

Область применения
  • производство резины и пластмассы
  • бумажная отрасль
  • производство фанеры и ДСП
  • производство пальмовых масел
Исполнение
Чугун с шаровидным графитом
Температура перекачиваемой среды (°C)
до 350
Производительность (м³/ч)
1000
Напор (м)
до 90
Давление (бар)
16

Графики производительности

График производительности
График производительности

Высокий уровень безопасности

МНХР высокий уровень безопасности

Компенсация температурного расширения

КОМПЕНСАЦИЯ ТЕМПЕРАТУРНОГО РАСШИРЕНИЯ

Градиент температуры

Градиент температуры

Простота обслуживания

Простота обслуживания

Тип уплотнения вала – каскадная компоновка уплотнительных колец

  • малая доля утечек во время работы
  • исключается риск мгновенной поломки
Максимальный уровень безопасности

Тип уплотнения вала – каскадная компоновка уплотнительных колец

Тип уплотнения – торцевое уплотнение вала

  • Осевое смещение эластомеров на валу не влияет на работоспособность уплотнения.
  • Функционирование торцевого уплотнения не зависит от отложений.
ТИП УПЛОТНЕНИЯ – ТОРЦЕВОЕ УПЛОТНЕНИЕ ВАЛА

Конструктивные особенности:

  1. Насосы серии МНХР имеют одноступенчатый односпиральный корпус. Всасывание осуществляется аксиально, а нагнетание — вертикально вверх.

  2. На лопатках рабочего колеса имеются балансировочные отверстия, что позволяет эффективно уравновешивать осевое усилие.

  3. Линейный подшипник используется со стороны насоса, а радиальный шарикоподшипник используется со стороны муфты (часть типоразмеров насосов использует двухрядный радиально-упорный шарикоподшипник на высокой скорости). Линейный подшипник смазывается транспортируемой жидкостью, а радиальный шарикоподшипник или двухрядный радиально-упорный шарикоподшипник смазываются консистентной смазкой.

  4. Насос МНХР закреплен специальным механическим уплотнительным устройством, а крышка имеет уникальную конструкцию, с добавлением устройства разделения потока, температура на механическом уплотнении может быть обеспечена ниже 150 ° C. Это обеспечивает безопасную работу механического уплотнения в горячем масле.

Направление вращения насоса:

Если смотреть со стороны привода, насос МНХР вращается по часовой стрелке.

Муфта:

В насосе МНХР используется гибкое штифтовое соединение. Также могут использоваться удлиненные муфты, мембранные муфты и т. д., с помощью которых можно разбирать роторы без снятия трубопровода и двигателя.

Приложение: Преобразование производительности при перекачке насосом вязкой жидкости.

На этой странице МНХР данные о производительности насоса получены с использованием в качестве транспортируемой жидкости чистой воды при нормальной температуре. Но вязкость жидкости сильно влияет на производительность насоса, поэтому, когда вязкость транспортируемой жидкости отличается от вязкости чистой воды (например, любой вид масляной среды), производительность насоса необходимо преобразовать. Только в этом случае производительность может соответствовать фактическим потребностям рабочих условий.

Ниже приведен метод преобразования производительности, когда один насос перекачивает вязкую жидкость. Он применим только к однородной вязкой среде.

Известен определенный тип насоса, перекачивающего чистую воду нормальной температуры:

Мощность: Qs=550 м³/ч

Напор:Hs=180 м

Вязкость (кинематическая вязкость): v=1 сСт

Эффективность: ns=84%

Мощность на валу: Ns=321 кВт

Мощность двигателя: Ps=400 кВт

Когда насос перекачивает сырую нефть с вязкостью v=220 сСт, преобразование производительности выглядит следующим образом:

Из прилагаемой диаграммы, в зависимости от производительности и напора чистой водной среды, можно получить коэффициент производительности Kq, коэффициент напора Kh и коэффициент эффективности Κη.

метод преобразования производительности 2

Метод поиска: проводим вертикальную линию от производительности Q=550 м³/ч до пересечения с наклонной линией напора H=180 м, и из этой точки пересечения проводим горизонтальную линию до пересечения с наклонной линией v=220 сСт, а затем из этой точки пересечения проводим вертикальную линию вверх до пересечения с кривыми поправочного коэффициента по отдельности, затем получаем каждый поправочный коэффициент:

КQ=99%

КH=96%

Κη=77%

Из вышесказанного можно получить фактическую производительность насоса:

Мощность: QνQ х Q S=545м³/ч

Напор: H νH×HS=172,8м

Эффективность: =65%

Мощность на валу: Nν =395кВт

Мощность двигателя: Pν=450кВт
