ЦНС для перекачки нефти

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом

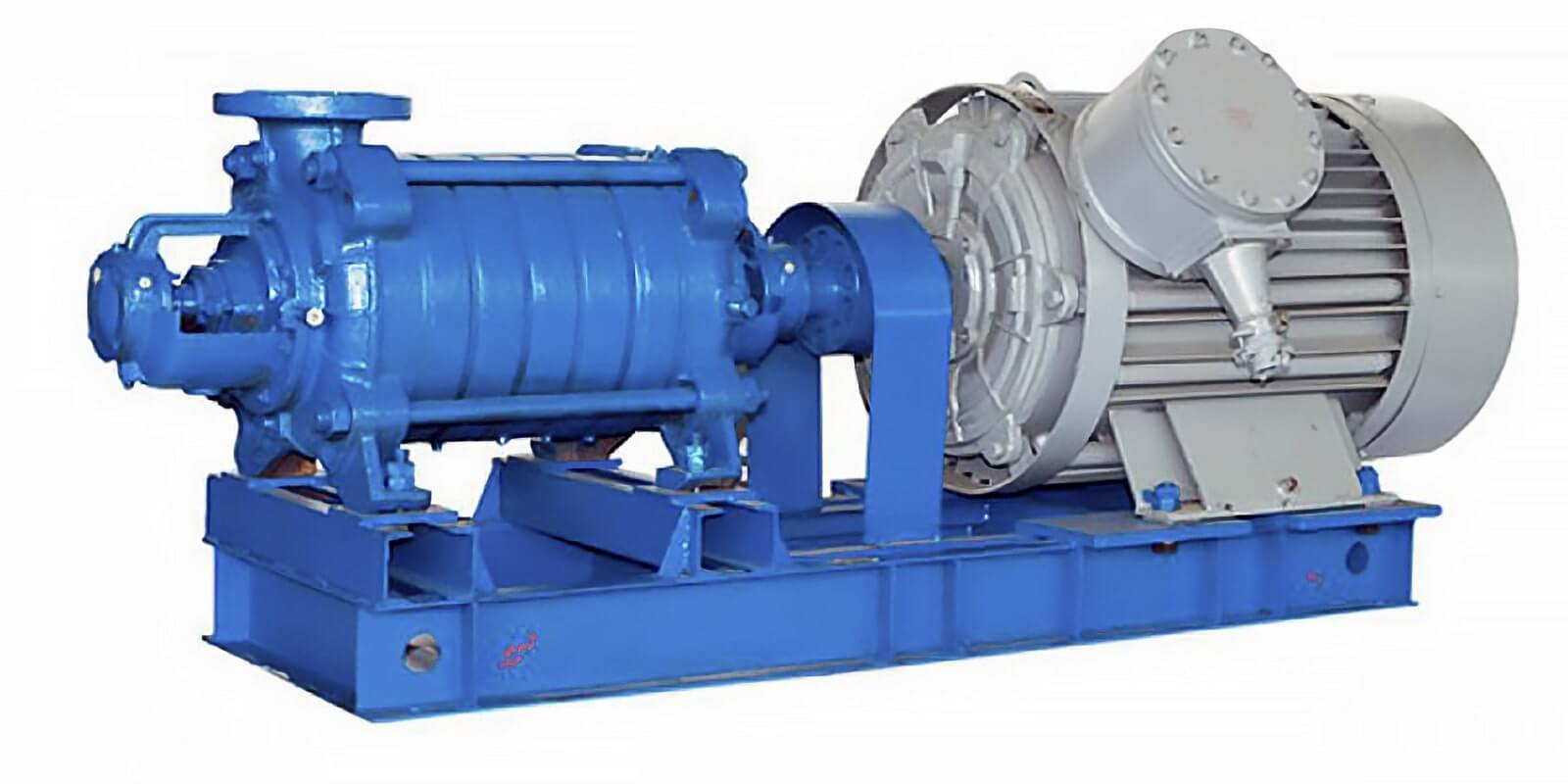

Агрегаты ЦНСН предназначены для перекачивания обводненной газонасыщенной и товарной нефти.

  • Температура от 273 К ( 0° С) до 318 К (45° С) в системах внутрипромыслового сбора, подготовки и транспорта нефти

  • Допускается перекачивание нефти с температурой до 333 К ( 60° С) при условии системы принудительного охлаждения подшипников


Характеристики

Область применения
  • Cистемы для транспортировки нефтепродуктов определенной плотности. Для эффективной работы требуется поддержание рабочего давления на уровне не более чем в 500 мм рт. ст.
Исполнение
Чугун, углеродистая сталь
Температура перекачиваемой среды (°C)
до 60
Производительность (м³/ч)
до 300
Напор (м)
до 600
Давление (бар)
до 3
Мощность (кВт)
до 800
Частота вращения (об/мин)
от 1500 до 3000
Напряжение (В)
380; 660; 6000

Описание:

ЦНС – центробежный насос секционный.

Буква М указывает — это насос для перекачивания масла
Буква Н указывает — это насос для перекачивания нефти
Буква Т указывает — это насос с торцовыми уплотнениями
Буква А указывает — это агрегатная поставка
Цифры после букв — номинальная подача в м3/ч
Цифры после тире — напор, развиваемый насосом в номинальном режиме, в м.
После цифр указывается климатическое исполнение и категория размещения насоса при эксплуатации по ГОСТ 15150-69

Например: ЦНСнтА 60-330 УХЛ 5. ТУ 28.13.14-001-14361782-2020

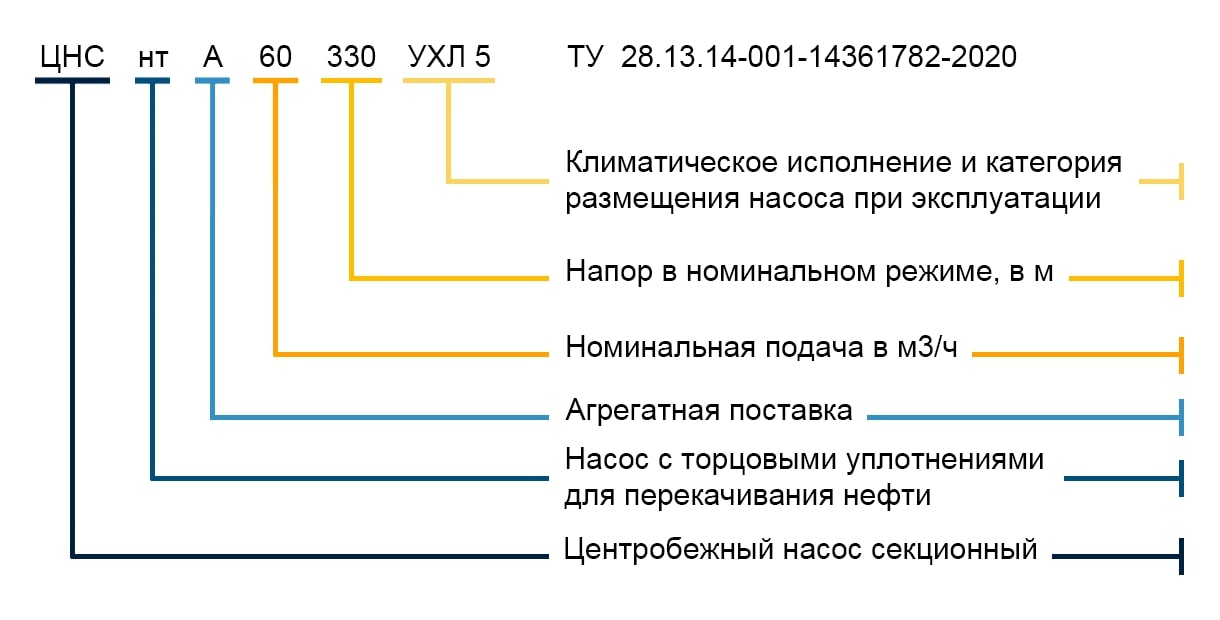

Обозначение модели ЦНСН



Конструкция насоса:

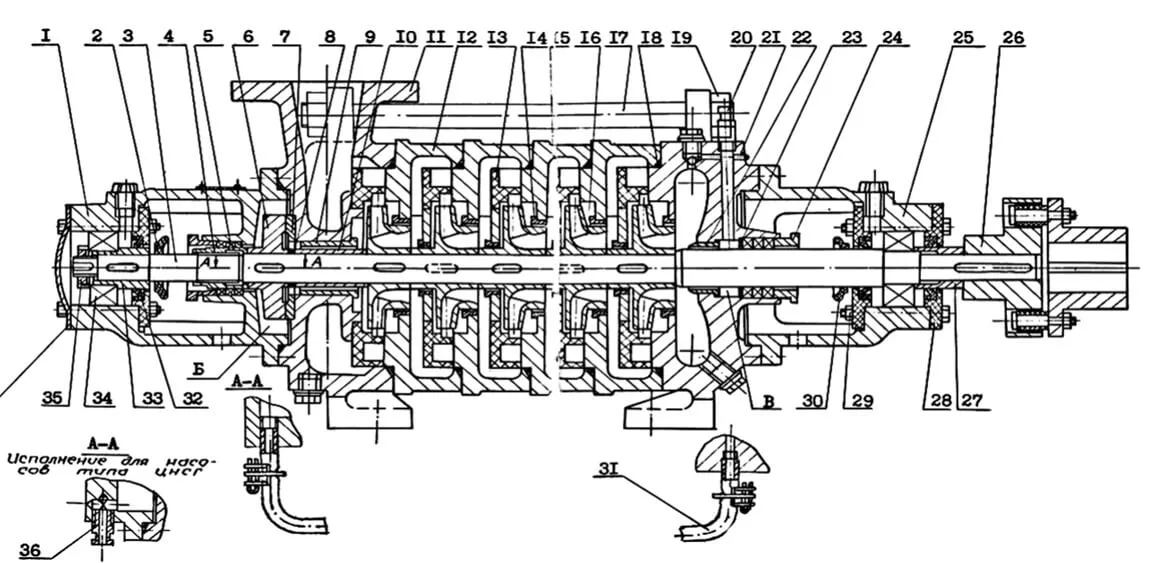

Схема насоса ЦНСН в разрезе

  • 1 –  кронштейн задний; 2 – кольцо;  3 – вал; 4 – гайка вала; 5 – сальник;

  • 6 – диск гидравлической пяты; 7 – кольцо гидравлической пяты; 8 – кольцо регулировочное;

  • 9 – втулка разгрузки; 10 – втулка дистанционная;

  • 11 – крышка нагнетания; 12 – корпус направляющего аппарата; 13 – аппарат направляющий;

  • 14 – кольцо уплотняющее; 15 – кольцо уплотняющее; 16 – колесо рабочее;

  • 17 – шпилька стяжная; 18 – шнур резиновый; 19 – гайка; 20 – штуцер;

  • 21 – крышка всасывания; 22 – втулка гидрозатвора; 23 – кольцо;

  • 24 – втулка сальника; 25 – кронштейн передний; 26 – муфта;  27 – втулка специальная;

  • 28 – крышка; 29 – гайка; 30 – кольцо; 31 – рукав; 32 – манжета;

  • 33 – втулка подшипника;  34 – подшипник; 35 – гайка круглая специальная; 36 – штуцер; 37 – крышка
