Насос двухстороннего входа ММН типа BB1

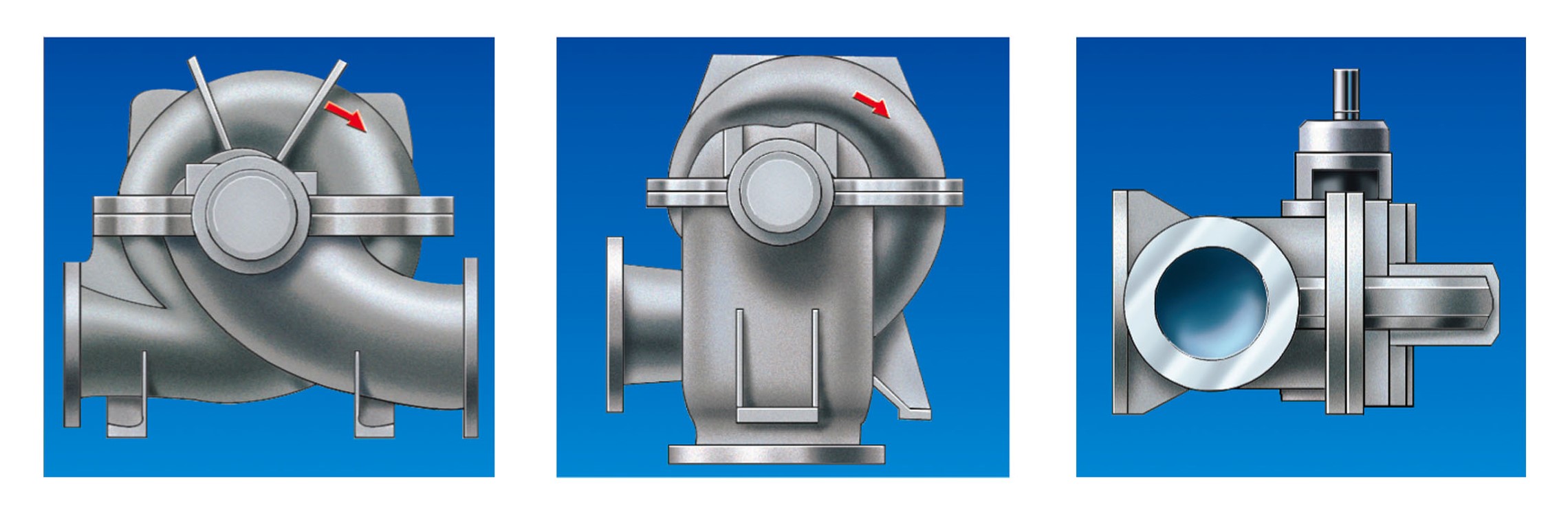

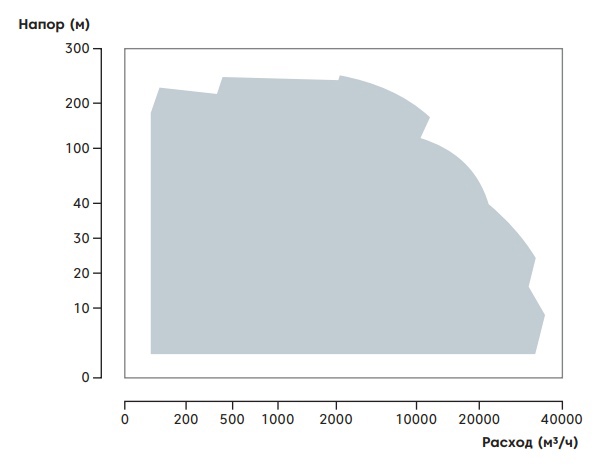

Семейная номенклатура

                        MMH                                               MMH-H                                             MMH-B

Материалы конструкции

Компонент насоса	Технические характеристики материалов (плюсы)
	A1	A2	A3	B1	B2	B3
Корпуса и сальники	Чугун	Чугун	Чугун	Чугун с шаровидным графитом (ковкий чугун)	Чугун с шаровидным графитом (ковкий чугун)	Чугун с шаровидным графитом (ковкий чугун)
Рабочее колесо	Бронза	Чугун	11-13% хромированная сталь	Бронза	Чугун	11-13% хромированная сталь
Вал	Сталь	Сталь	11-13% хромированная сталь	Сталь	Сталь	11-13% хромированная сталь
Уплотнительное кольцо корпуса	Бронза>16”	Чугун	11-13% хромированная сталь	Бронза>16”	Чугун	11-13% хромированная сталь
	Чугун			Чугун
Дополнительные износные кольца рабочего колеса	Бронза	Сталь	11-13% хромированная сталь	Бронза	Сталь	11-13% хромированная сталь
Уплотнение	Механическое уплотнение: сбалансированное/несбалансированное/патронное/разъемное или сальниковое уплотнение
Корпус подшипника	Чугун (сталь дополнительно)
Подшипники	Смазка антифрикционной смазкой или масляной ванной (дополнительно масляным туманом)
	Дополнительная втулка с шариковым упором( или наклонной площадкой)

Компоненты насоса	Технические характеристики материалов
	C1	C2	D1	E1	E2	F1	G1
Корпуса и сальники	Сталь	Сталь	Нирезист	Бронза	Бронза	Никель	Нержавеющая сталь
						Алюминий
						Бронза
Рабочее колесо	11-13% хромированная сталь	Нержавеющая сталь 316	Нирезист	Бронза	Никель	Никель	Нержавеющая сталь
					Алюминий	Алюминий
					Бронза	Бронза
Вал	Сталь	Сталь	Дуплекс ss	Дуплекс ss	Дуплекс ss	Дуплекс ss	Дуплекс ss
Обсадные кольца	Чугун	Чугун	Нирезист	Бронза	Бронза	Никель	Нержавеющая сталь
						Алюминий
						Бронза
Дополнительные обсадные кольца рабочего колеса	Сталь	Сталь	Нержавеющая сталь	Бронза	Бронза	Никель	Нержавеющая сталь
						Алюминий
						Бронза
Уплотнение	Механическое уплотнение: сбалансированное/несбалансированное/патронное/разъемное или сальниковое уплотнение
Корпус подшипника	Чугун (сталь дополнительно)
Подшипники	Смазка антифрикционной смазкой или масляной ванной (дополнительно масляным туманом)
	Дополнительная втулка с шариковым упором( или наклонной площадкой)

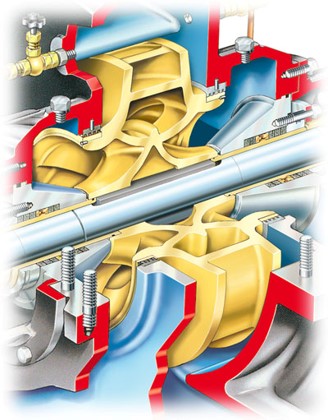

Рабочие колеса

• Двойное всасывание
• Точное литье
• Управляемый ключом
• Сбалансирован по стандарту ISO 1940 класс 6.3 (стандарт)
• Доступные опции:

           - ISO 1940 класс 2.5 баланс
           - Балансир в сборе с ротором
           - Твердая ступица рабочего колеса (API)
           - Конструкция рабочего колеса с усадкой
           - Используется только для небольших насосов

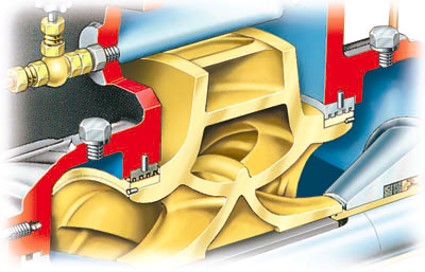

Ношение колец

Износостойкие кольца корпуса

• Зазубренный для большей эффективности
• Фиксируется в выступе корпуса для осевой поддержки
• Радиальные штифты предотвращают вращение

Износостойкие кольца рабочего колеса

• Дополнительно
• Спрессованная и закрепленная конструкция

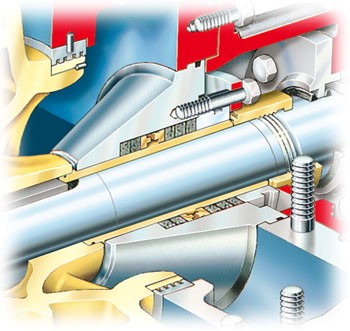

Камера уплотнения

Упрощенные схемы литья
• Отливки более высокого качества
Камера уплотнения не разделена пополам:
• Лучшая герметизация
Может быть снят с насоса
• Ремонт и модификация
Простое преобразование в:
• Компонентные, картриджные или разъемные механические уплотнения

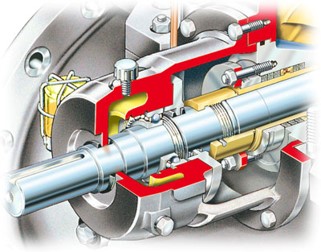

Корпуса подшипников

• Крепление на 360º к верхнему и нижнему корпусу насоса
• Выравнивание обеспечивается за счет прилегания металла к корпусу
• Уплотнен с уплотнительным кольцом
• Удерживает камеру уплотнения
• Экономия на обслуживании
• Может быть снят и обеспечивает доступ к подшипникам, механическим уплотнениям, сальникам и втулкам без снятия верхней части половины корпуса

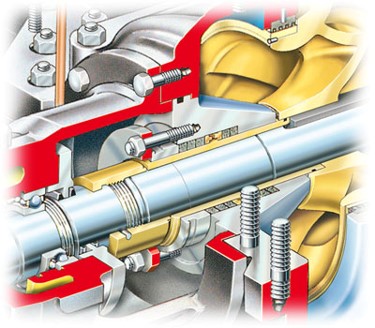

Рукава

• Вал защищен втулками
• Втулки управляются ключом
• Кольцевое уплотнение ступицы рабочего колеса
• Гайки вала – наружная уплотнительная камера
• Фиксируется установочными винтами
• Втулка вала укорочена для размещения механических уплотнений, установленных на валу насоса
• Картриджные или разъемные уплотнения

Дополнительные функции

Подшипники

• Однорядные радиальные подшипники
• Упорный подшипник – пара радиально-упорныхподшипников, линейный подшипник – радиальный шариковый
• Втулочные подшипники с шариковой опорой
• Втулочные подшипники с упорным подшипником «наклонная площадка»

Смазка

• Масляная ванна, кольцевое масло, чистый масляный туман и продувочный масляный туман

Уплотнение корпуса подшипника

•  Лабиринтный тип

             - Защита подшипника Flowserve II
             -  Inpro VBX
             -  Iso-Mag

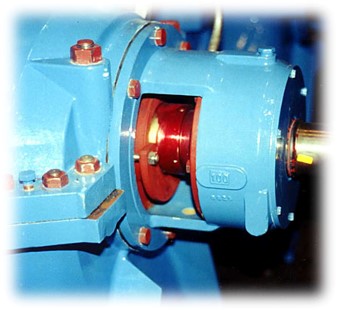

Контрольно-измерительные приборы

Корпуса подшипников могут быть модифицированы для:

• Датчики температуры
• Вибрационные переключатели
• Вибрационные мониторы

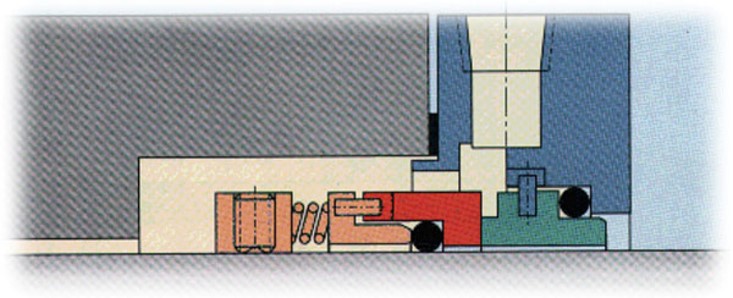

Варианты механических уплотнений

Компонентное механическое уплотнение - Flowserve RO или аналогичное

• Наименее дорогие уплотнения
• Устанавливается на втулки насоса

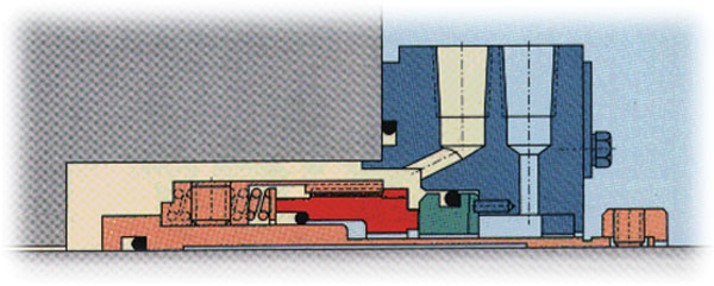

Картриджные механические уплотнения - Flowserve QB или аналогичные

• Устанавливается на вал насоса (опционально может быть установлен вал SS)
• Конструкция хорошо работает в ММН благодаря съемным корпусам подшипников

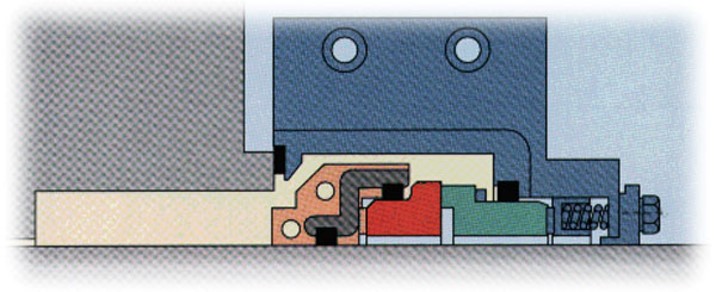

Механическое уплотнение разъемного типа - Flowserve PSS II или аналогичное

• Устанавливается на вал насоса (опционально может быть установлен вал SS)
• Некоторые конструкции разъемных уплотнений требуют специальных знаний

Муфты

• Ступицы всегда плотно прилегают к валу
• Конические ступицы - дополнительные
• Рекомендуемая конструкция распорки
• С механическими уплотнениями
• Двигатель не нарушен
• Стандартные конструкции
• Тип шестерни или решетки
• Гибкий диск (без смазки)

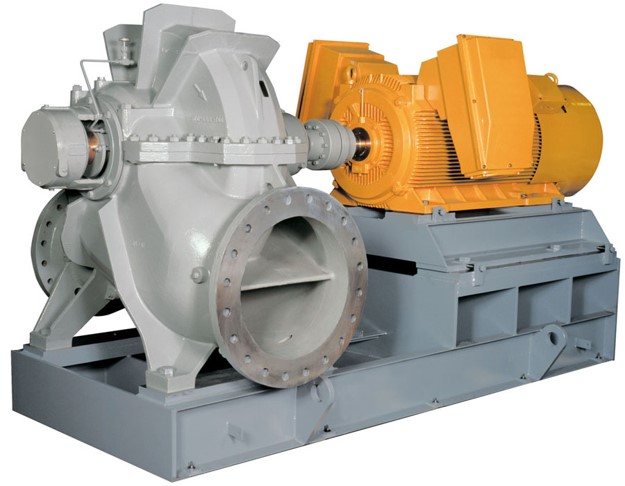

Опорная плита опционально

• Стальная конструкция с полной палубой
• Обработанные монтажные площадки
• Приводные центровочные и выравнивающие винты
