Исполнение
Чугун, углеродистая сталь, сталь 12% хрома, нержавеющая сталь, дуплекс

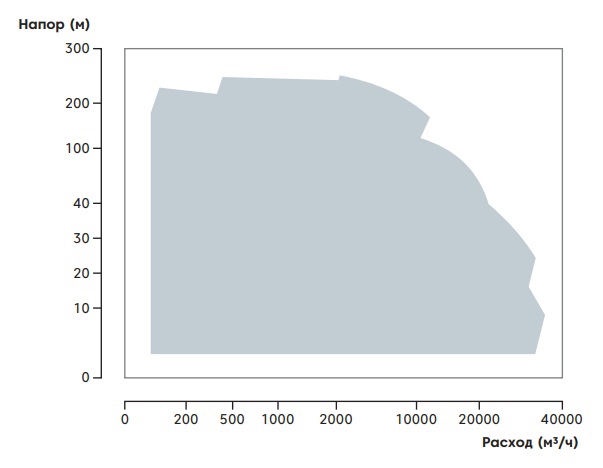

График производительности насоса:
Особенности:
- Двустороннее всасывание / межопорная конструкция: Обеспечивает осевой и радиальный баланс для увеличения срока службы и снижения потребности в обслуживании.
- Горизонтально-разъемный корпус: Всасывающий и нагнетательный патрубки расположены в нижней части корпуса для облегчения инспекции и обслуживания.
- Щелевые уплотнения (Wear rings): Легко заменяемые, защищают корпус и рабочее колесо от износа.
- Гибкость уплотнений: Возможность выбора между набивкой или широким спектром механических уплотнений.
- Максимальная взаимозаменяемость деталей: Вся линейка насосов использует всего четыре вращающихся узла (за исключением рабочих колес и уплотнений).
Конструкция:
- Двустороннее рабочее колесо
- Минимизирует осевую нагрузку. Полированные каналы и полностью обработанные внешние поверхности обеспечивают высокоэффективную и плавную работу.
- Щелевое уплотнение корпуса
- Обеспечивает легкое техническое обслуживание зазоров при работе. Фиксируется на месте штифтами, предотвращающими вращение.
- Тяжелый вал
- Спроектирован с минимальным прогибом в самых сложных условиях эксплуатации. Заменяемые втулки вала защищают его от воздействия перекачиваемой среды.
- Лабиринтное уплотнение подшипника
- Лабиринтные изоляторы поставляются в стандартной комплектации модели ММН. Это идеальный вариант для исключения загрязнений и повышения среднего времени между отказами.
- Двухрядный упорный подшипник
- Может быть повторно смазан. Этот подшипник обеспечивает высокую осевую нагрузку. Надежно фиксируется на валу в подшипниковом узле, точно позиционирует вращающийся элемент и переносит остаточную осевую нагрузку. Опционально можно использовать масляную смазку с масленкой постоянного уровня.
- Тяжелый корпус
- Прочная конструкция на опорах устойчива к внешним силам и вибрациям. Стенки корпуса разработаны для выдерживания высоких рабочих давлений с минимальной деформацией.
- Щелевое уплотнение рабочего колеса
- Опционально может быть установлено на всех размерах. Закрепляется на ступице рабочего колеса с помощью установочных винтов.
- Большие площади всасывания
- Снижают требования к NPSH и обеспечивают плавное поступление жидкости к всасывающему отверстию рабочего колеса, что улучшает эффективность и снижает уровень шума.
ММН Одноступенчатый насос с двусторонним всасыванием
Стандартные конструктивные особенности для широкого диапазона тяжелых промышленных, муниципальных и технологических служб.
Сбалансированная конструкция
Конструкция с двухпоточной улиткой уравновешивает радиальные силы и уменьшает радиальную реакцию на вал и подшипники, что обеспечивает плавную, виброустойчивую работу. Идеально подходит для тех случаев, когда насос должен периодически работать при расходах выше или ниже проектных значений, или при повышенных напорах. В сочетании с двусторонним рабочим колесом, которое обеспечивает осевой баланс, насос ММН спроектирован для длительного срока службы и низких затрат на обслуживание. (Двухпоточная улитка не доступна для всех размеров.)
Опциональная масляная смазка
Может быть легко установлена на месте без необходимости дополнительной механической обработки.
Водяное охлаждение подшипников
Подшипники могут охлаждаться водой для улучшения их рабочих характеристик в сложных условиях эксплуатации.
Лабиринтное уплотнение
Использование лабиринтного уплотнения для защиты подшипников от загрязнений и для увеличения срока службы без износа вала или нагрева.
Конструкция и дополнительные возможности насоса ММН
- Варианты смазки подшипников:
- Масляная смазка подшипников со стороны муфты: Для улучшения долговечности.
- Масляная смазка подшипников со стороны упорного подшипника: Для увеличения срока службы.
- Водяное охлаждение подшипников: Подходит для сложных условий эксплуатации.
- Защита подшипников:
- Лабиринтные уплотнения для защиты подшипников от загрязнений, что увеличивает срок службы и предотвращает износ вала.
- Гибкость применения различных торцевых уплотнений:
- Доступны различные типы механических уплотнений, включая картриджные и разъемные варианты для повышения эффективности уплотнений.
- Конструкция корпуса:
- Горизонтально разъемный корпус, верхняя и нижняя половины соединены болтами. Удаление верхней половины корпуса позволяет легко проводить инспекцию, обслуживание или замену вращающегося элемента без нарушения всасывающих или нагнетательных трубопроводов.
- Рабочее колесо:
- Полностью закрытое, с двусторонним всасыванием для обеспечения гидравлического баланса. Полностью обработанная поверхность и тщательно отделанные внутренние каналы для эффективной работы.
- Щелевые уплотнения:
- Защищают корпус и рабочее колесо, предотвращают утечки и минимизируют износ.
- Вал и втулки:
- Укороченный вал для минимизации прогибов и вибрации. Полностью защищен от контакта с перекачиваемой жидкостью благодаря применению уплотнительных прокладок между втулками и рабочим колесом.
Модель НК Крон ММН доступна в вертикальной конфигурации (ММН V). Такая компоновка идеально подходит для применения в условиях ограниченного пространства, например, на кораблях. Прочная рама из стального профиля поддерживает насос и привод, обеспечивая точное выравнивание при использовании стандартных двигателей с фланцем P-Base или C-Face.
Модель ММН V — Вертикальная универсальность:
Насосы этой модели могут быть адаптированы для вертикальной установки в различных промышленных применениях. Эта конфигурация позволяет экономить пространство, облегчает техническое обслуживание и повышает надежность оборудования.
