Дренажный насос WQH

Технические условия эксплуатации

Электропитание:

Насосы предназначены для работы от трёхфазной сети переменного тока напряжением 380/660 В или 660/1140 В, частотой 50 Гц. По требованию заказчика возможно изготовление с другими параметрами питания.

Рабочая среда:

Температура перекачиваемой жидкости — не выше 40 °C.

Диапазон значений pH — от 5 до 9,

плотность среды — не более 11 кН/м³.

Глубина погружения:

Центр рабочего колеса должен находиться на глубине не более 5 м от поверхности жидкости.

Исполнение по заказу:

По специальному запросу насос может быть выполнен в коррозионно-стойком исполнении для перекачивания агрессивных жидкостей.

Требования к твердым включениям:

Диаметр твердых частиц в перекачиваемой среде должен соответствовать требованиям стандарта MT/T 671-2005. При оформлении заказа рекомендуется уточнять наличие особых условий эксплуатации.

Кабельное подключение:

Для подключения используется огнестойкий шахтный кабель, соответствующий стандарту MT 818.5-2009.

Производительность:

Серия WQH - насосы с взмучивающим устройством

Электронасос с взмучивающим устройством представляет собой насос напольного исполнения с нижним расположением нагнетательного патрубка. Вода отводится непосредственно из корпуса насоса через нагнетательный патрубок.

Насос является малогабаритным одноступенчатым центробежным насосом с одним всасывающим патрубком и электродвигателем мощностью до 22 кВт. Конструкция отличается простотой, малой массой и удобством эксплуатации, а также способностью перекачивать жидкости с содержанием механических примесей.

Насос предназначен для использования в помещениях и технологических зонах, где перекачиваемая жидкость содержит взвешенные частицы, угольный шлам или песок.

Серия WQH - электронасосы с рубашкой охлаждения

Электронасос с рубашкой охлаждения выполнен в вертикальном исполнении с нижним расположением нагнетательного патрубка и встроенным электродвигателем.
Корпус электродвигателя снабжён охлаждающей рубашкой, через которую при нормальной эксплуатации проходит перекачиваемая жидкость, обеспечивая эффективное водяное охлаждение двигателя. В случае кратковременного прекращения подачи жидкости остаточный объём воды в охлаждающей рубашке поддерживает температурный режим, предотвращая перегрев и термическое повреждение обмоток электродвигателя.
Насос не требует постоянного визуального контроля, что существенно снижает трудоёмкость эксплуатации и затраты на техническое обслуживание.
Большинство одноступенчатых и многоступенчатых центробежных насосов данной серии имеют конструкцию с рубашкой охлаждения.

Серия WQH - электронасосы из нержавеющей стали

Горные взрывонепроницаемые погружные электронасосы серии WQH мощностью от 2,2 кВт до 90 кВт изготовлены из нержавеющей стали и предназначены для отвода сточных и дренажных вод, содержащих песок и взвешенные частицы.
Насосы данной серии разработаны с учётом эксплуатации в агрессивных средах угольных шахт, где в перекачиваемой жидкости присутствуют механические примеси и абразивные включения.
Спиральный корпус (улитка), рабочие колёса (крыльчатки) и другие проточные части выполнены методом точного литья из износостойких и коррозионностойких сплавов, что обеспечивает высокий ресурс и стабильные гидравлические характеристики.
Основание, кожух, корпус и остальные элементы конструкции изготовлены из нержавеющей стали AISI 304, что значительно увеличивает долговечность электронасоса и полностью удовлетворяет требованиям по дренажу и водоотливу в горнодобывающей промышленности.

Серия WQH - горные взрывонепроницаемые погружные электронасосы мощностью 110 кВт～315 кВт для отвода сточных вод с песком

Конструктивные и технические особенности погружных электронасосов с мешалкой серии WQH Конструкция с внутренним расположением электродвигателя и нижним расположением насосной части обеспечивает эффективное охлаждение двигателя и удобство монтажа и технического обслуживания.
Оптимизированная конструкция электродвигателя гарантирует высокий коэффициент полезного действия и надёжность работы в условиях длительной эксплуатации.
Применение совершенной гидравлической схемы обеспечивает повышенную энергетическую эффективность и устойчивость гидравлических характеристик насоса.
Гидравлические элементы — рабочее колесо, направляющий аппарат и спиральный корпус (улитка) — выполнены по технологии «полный напор без перегрузки», что исключает перегрузку электродвигателя при работе насоса во всём диапазоне рабочих напоров.
Применение торцевого уплотнения по запатентованной технологии обеспечивает надёжность и долговечность узла уплотнения вала электродвигателя.
Рабочее колесо, уплотнительное кольцо и направляющий аппарат изготовлены из износостойкого сплава с повышенным содержанием хрома, обладающего высокой стойкостью к абразивному износу при перекачивании жидкостей с твёрдыми включениями. Рабочее колесо с широким проточным каналом обеспечивает пропускание твёрдых частиц, обладает антизасоряющими свойствами и устойчиво работает при высоких концентрациях примесей.
Благодаря оптимизации гидравлической модели, совершенствованию механической конструкции и усовершенствованной системе уплотнения, электронасосы серии WQH отличаются высокой пропускной способностью, увеличенным расходом, высоким напором и надёжной работой в условиях интенсивного дренажа.

Серия WQH - смесительные насосы с взмучивающим устройством

Серия WQH - насосы с взмучивающим устройством

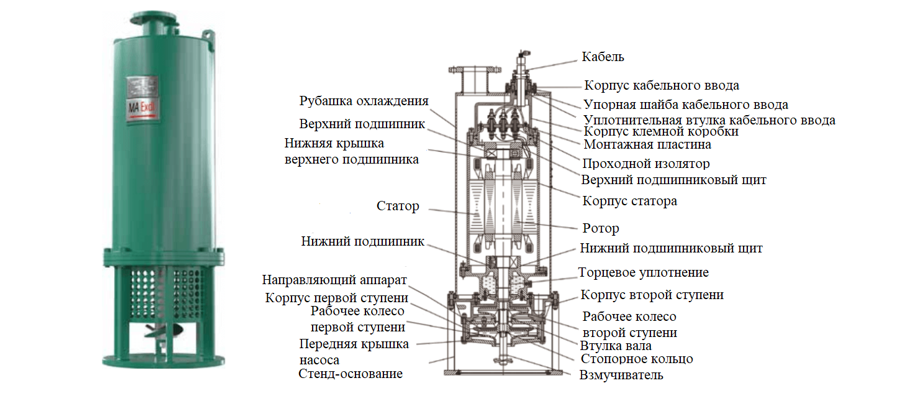

Горные взрывонепроницаемые погружные электронасосы с мешалкой серии WQH (2,2 – 315 кВт)

Горные взрывонепроницаемые погружные электронасосы с мешалкой серии WQH представляют собой высокоэффективное и энергосберегающее оборудование, разработанное совместно с Цзянсуским университетом в соответствии со стандартом MT/T 671-2005 на основе конструкции горного взрывозащищённого погружного электронасоса.

Конструкция насосов усовершенствована за счёт применения перемешивающего устройства (мешалки), установленного в нижней части корпуса насоса, что обеспечивает эффективное перемешивание и удаление сточных вод и шламовых суспензий, содержащих угольный шлам, шлак и песок, в условиях эксплуатации угольных шахт.

В насосах данной серии реализованы две запатентованные технологии Цзянсуского университета:

Гидравлическая часть (рабочее колесо и спиральный корпус) выполнена по схеме с двумя проточными каналами, при этом угол между лопатками рабочего колеса превышает 30 мм, что обеспечивает повышенную пропускную способность и устойчивую работу при высоком содержании механических примесей.

Профиль лопаток рабочего колеса, выполненный по оригинальной запатентованной технологии, исключает возможность перегрузки насоса при любых эксплуатационных режимах, если входная мощность не превышает номинальную мощность электродвигателя.

Такое конструктивное решение позволяет использовать насос в многоцелевом режиме, обеспечивая удобство эксплуатации, надёжность и экономию электроэнергии до 10 %.

Для работы как в погружённом, так и в “сухом” режиме, насосы оснащены охлаждающей рубашкой, обеспечивающей интенсивное водяное охлаждение электродвигателя. Благодаря этому конструкция полностью соответствует условиям эксплуатации в подземных горных выработках.

По сравнению с аналогичными изделиями, представленными на рынке РФ, насосы серии WQH отличаются передовой конструкцией, улучшенными гидравлическими характеристиками, повышенной энергоэффективностью и сниженным энергопотреблением.

Основное назначение

Взрывонепроницаемые погружные электронасосы с мешалкой серии WQH предназначены для отвода сточных, дренажных и шахтных вод, содержащих взвешенные частицы, песок, угольный шлам и другие механические примеси, в условиях эксплуатации угольных шахт, тоннелей, углеобогатительных фабрик и гидротехнических сооружений.

Конструктивные особенности и принципы работы

Электронасос оснащён взрывобезопасным электродвигателем с водяным наполнением и взрывозащищённой оболочкой, предназначенным для работы в погружённом режиме с обеспечением эффективного теплоотвода. Конструкция электродвигателя исключает перегрузку при работе на полный напор, что позволяет использовать насос как в погружённом состоянии, так и на поверхности, при подключении через всасывающий шланг.

Электронасос является многоцелевым оборудованием, обеспечивающим гибкие варианты применения в зависимости от условий установки.

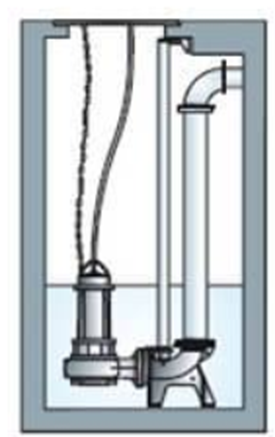

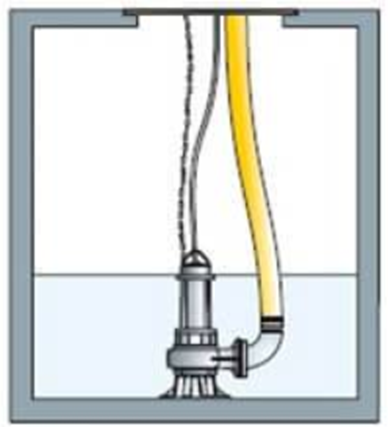

Тандемная установка и способы монтажа

Для получения повышенного напора предусмотрена возможность тандемной установки. Конструкцией предусмотрены соединительные патрубки для последовательного подключения двух и более насосов. При этом передний насос подаёт воду на задний насос, который повышает давление и производит дальнейшее нагнетание, обеспечивая удвоение суммарного напора.

Насосы серии WQH могут устанавливаться:

• погружным способом (в шахтных водосборах, отстойниках и приямках);
• наземно — на площадке или в технологической ёмкости;
• подвесным способом;
• в тандемном исполнении — для организации систем повышенного давления.

Амфибийная и охлаждаемая конструкция

Электронасос выполнен в вертикальном исполнении с внутренним расположением двигателя и охлаждающей рубашкой, окружающей корпус электродвигателя. Перекачиваемая жидкость проходит через канал между корпусом насоса и корпусом двигателя, обеспечивая принудительное водяное охлаждение поверхности электродвигателя.

Такая конструкция гарантирует эффективное охлаждение при любых условиях эксплуатации и повышает устойчивость двигателя к тепловым перегрузкам.

Работа в режиме холостого хода без воды безопасна:

• вращение рабочего колеса при отсутствии жидкости создаёт минимальную нагрузку на вал,
• выделяемое тепло незначительно и не приводит к перегреву двигателя,
• подшипники и торцевое уплотнение надёжно защищены и не повреждаются.

В тандемных системах задний насос продолжает нагнетание и отвод воды, что обеспечивает эффект удвоения напора и возможность дренажа с высоким давлением.

Область применения

Электронасосы серии WQH применяются для:

• производственного и аварийного водоотлива в шахтных выработках и забоях;
• отвода сточных и дренажных вод на углеобогатительных фабриках;
• откачки воды при строительстве тоннелей и подземных коммуникаций;
• дренажа в гидротехнических и иных подземных сооружениях.

Оборудование эффективно перекачивает жидкости, содержащие твёрдые частицы, угольную пыль, песок, породу и другие абразивные включения, сохраняя стабильные рабочие характеристики и высокую надёжность.

Рабочие условия

1. Номинальное напряжение: 380 В/660 В или 660/1140 В (допустимое отклонение ±5%)
2. Номинальная частота: 50 Гц
3. Глубина погружения: ≤5 м
4. Температура воды: ≤40℃
5. Температура окружающей среды: 0-40℃
6. Значение pH воды: 4-10
7. Содержание песка по весовой доле: ≤20%
8. Пропускаемые частицы: не более 50% от минимального сечения проточного канала насоса.
9. Плотность воды: ≤ 1100 кг/м³
10. Кавитационный запас NPSHr: ≤ 4,8 м.
