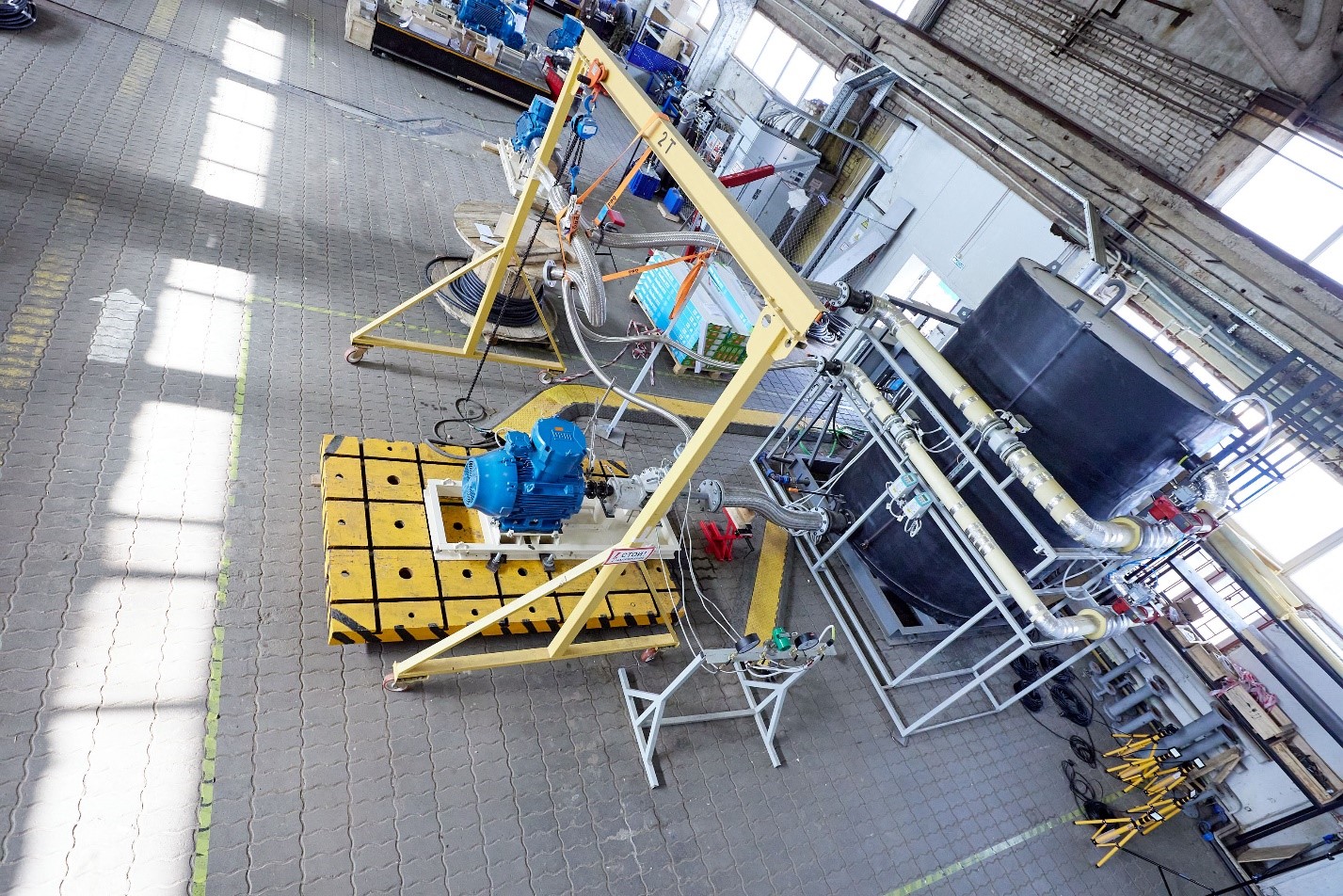

Рисунок 1 Стенд НК Крон для испытаний консольных насосов
Эта статья поднимает вопрос об определении оптимального класса приемки испытаний насосов для конкретного применения. Выбор подходящего класса имеет решающее значение для обеспечения производительности, надежности и экономической эффективности насосных систем.
Автор: Кен Куглер, Исполнительный директор по стандартам, Pump Industry Australia Inc.
Статья ниже основана на Белой книге Гидравлического института (Hydraulic Institute) по пониманию влияния выбора класса приемки испытаний производительности насосов.
Введение стандарта AS ISO9906:2018 расширило возможности австралийской насосной отрасли, предложив более широкий диапазон допусков для приемочных испытаний насосов. Если предыдущий стандарт тестирования насосов предлагал только три класса допусков, то новый стандарт позволяет заказчику и поставщику насоса договориться о выборе одного из шести различных классов допусков.
В отличие от предыдущей версии стандарта, которая предусматривала как положительные, так и отрицательные допуски по расходу и напору (известные как двусторонние допуски), новый стандарт также предлагает классы приемки с односторонними допусками (только положительными).

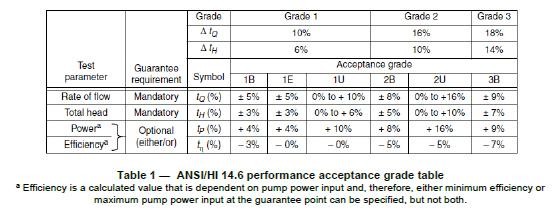

Таблица 1 из стандарта HI, ANSI14.6 практически идентична таблице в стандарте AS ISO9906. Эти два международных стандарта гармонизированы и обеспечивают одинаковые результаты испытаний насосов.
Ранее стандарт тестирования AS предлагал только классы приемки 1B, 2B и 3B, что означало, что испытания насосов проводились с как положительными, так и отрицательными допусками по гарантированным расходу и напору.
Одна из наиболее распространенных и важных причин тестирования насосов производителем заключается в получении базовых данных, которые могут быть использованы для диагностических целей в будущем. Для этой цели практически любой класс приемки может быть достаточным.
Однако существуют и другие причины, по которым заказчик может запросить тестирование насоса с более строгими допусками, например:
В то же время важно учитывать, что выбор более строгих допусков может:
Односторонние допуски (только положительные) в классах 1U и 2U предоставляют дополнительную гарантию производительности системы, исключая возможность отрицательных отклонений от заявленных параметров.
Пример:

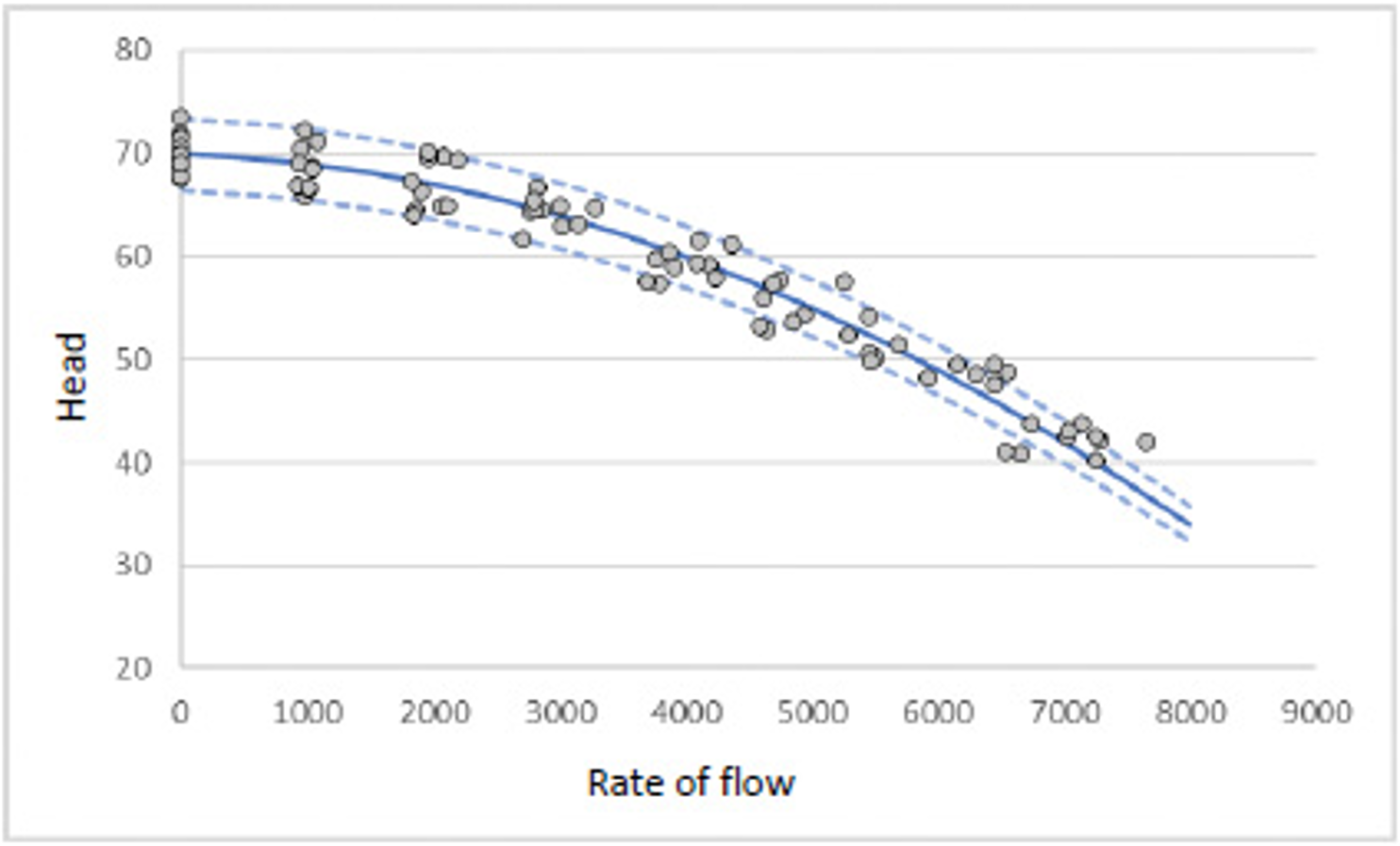

На рынке, где приемлемым стандартом является класс 2B, производительность насоса часто представлена средней кривой, основанной на исторических данных о производительности аналогичных насосов (показана как сплошная синяя линия в примере).
Это позволяет заказчику быть уверенным в том, что насос будет соответствовать требованиям системы в рамках заранее определенных допусков.
.png)
Если производитель создает кривую для предложения или котировки насоса для применения, где требуется класс приемки 1U (только положительный допуск по расходу и напору), то, скорее всего, он внесет корректировки в стандартную рыночную кривую, которая изначально была рассчитана на класс 2B.

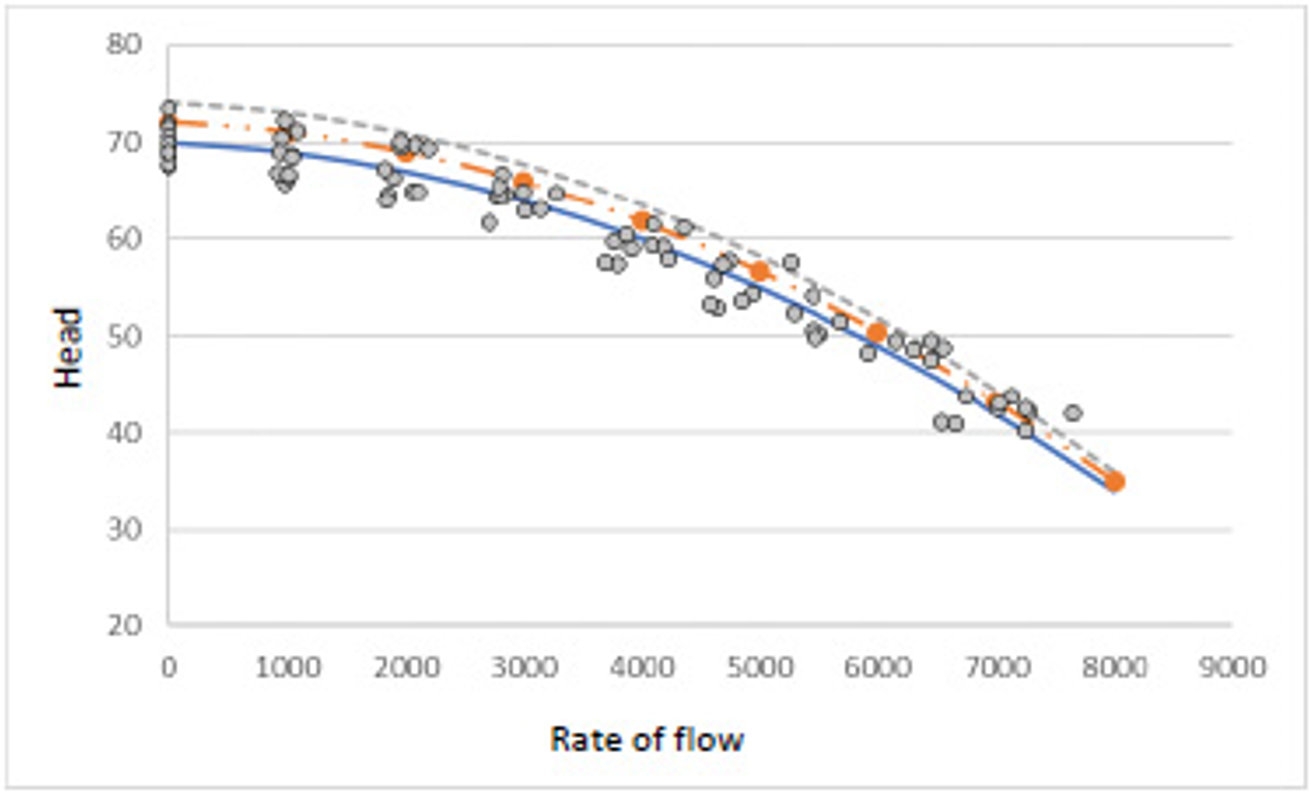

На Рисунке 2 (упомянутом в тексте) оранжевая пунктирная линия показывает, как изменяется ожидаемая вариация производительности, чтобы она соответствовала запрашиваемой гарантированной точке с учетом только положительных допусков. Это смещение необходимо для выполнения строгих требований класса 1U, исключающих отрицательные отклонения от гарантированных значений расхода и напора.
Такой подход гарантирует, что производительность насоса всегда будет выше или равна заданным параметрам, что важно для критически важных приложений, где недопустимы отрицательные отклонения, например, в системах пожаротушения или других чувствительных к производительности системах.
.png)
В процессе увеличения диапазона допусков на основные гидравлические параметры, такие как расход и напор, потребуется больше мощности, так как ожидаемые значения расхода и напора должны соответствовать требованиям нового диапазона допусков.

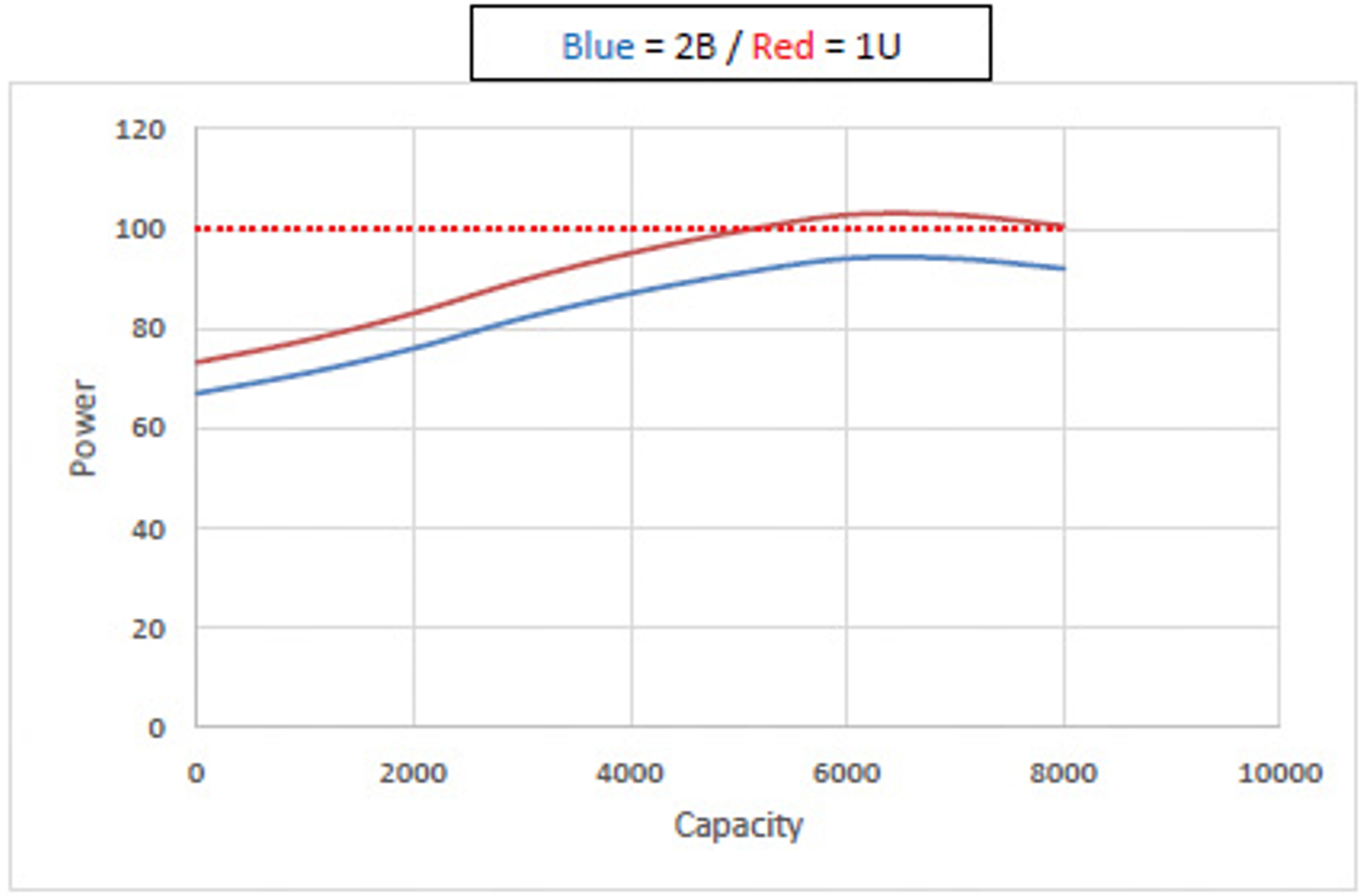

Скорее всего, производителю придется указать увеличение требуемой мощности насоса, чтобы гарантировать выполнение заявленных параметров. На Рисунке 3 (упомянутом в тексте) можно увидеть, как увеличение диапазона допусков влияет на необходимую мощность насоса.
Это связано с тем, что для достижения более высоких или стабильных значений напора и расхода (в пределах запрашиваемых допусков) насос должен потреблять больше энергии, что может повлиять на выбор двигателя и дополнительные параметры системы.
.png)
В худшем случае, если необходимо учитывать запас прочности, максимальная потребляемая мощность насоса может потребовать использования электродвигателя большего размера. Таблица классов допусков определяет допустимые отклонения, которым производитель должен соответствовать в рамках заявленных значений.
Легко понять, что производитель, гарантируя допуски U, может быть вынужден увеличить гарантированное значение потребляемой мощности, чтобы достичь заданных значений расхода и напора. Если при тестировании насоса производителем не указаны конкретные параметры, это может означать, что гарантируются только расход и напор.
Важно отметить, что мощность или КПД не гарантируются автоматически. Согласно стандартам ANSI и ISO, эти параметры являются опциональными и могут быть гарантированы только в том случае, если это прямо указано.
Класс приемки 1E считается наиболее энергоэффективным.
Инженерам, указывающим необходимость тестирования насосов производителем, рекомендуется изучить преимущества и возможные последствия выбора конкретного класса приемки. Это поможет:
Белую книгу можно найти на сайте Pump Industry Australia:
https://pumps.org.au/product-category/publications/
