Опираясь на 48-летний опыт разработки и производства насосов с магнитным приводом, серия CI MAG-M представляет собой ответ компании M PUMPS на растущий спрос химической промышленности на надёжные и экономически эффективные герметичные насосы.

Характеристики

Область применения

Химическая промышленность
Производство моющих и чистящих средств
Системы отопления
Холодильные установки
Системы охлаждения
Производство «зелёного» водорода
Операции по загрузке и разгрузке автоцистерн

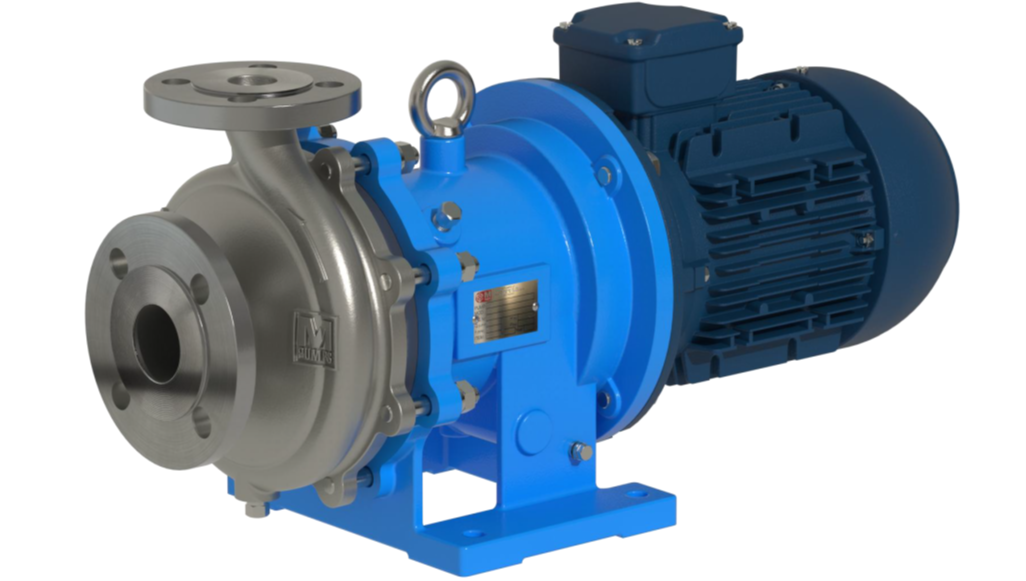

Новая серия CI MAG-M — это одноступенчатые металлические насосы с магнитным приводом, предназначенные для перекачивания различных жидких сред в химической, агрохимической и фармацевтической промышленности.

Диапазон рабочих температур (стандартное исполнение): от –40 °C до +130 °C
Расширенный диапазон рабочих температур: от –90 °C до +180 °C

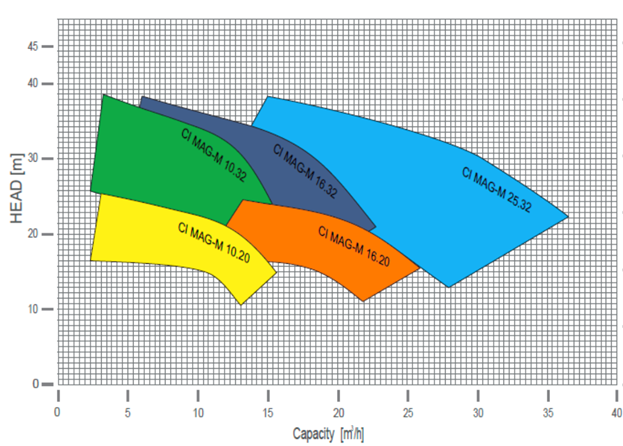

График производительности насоса

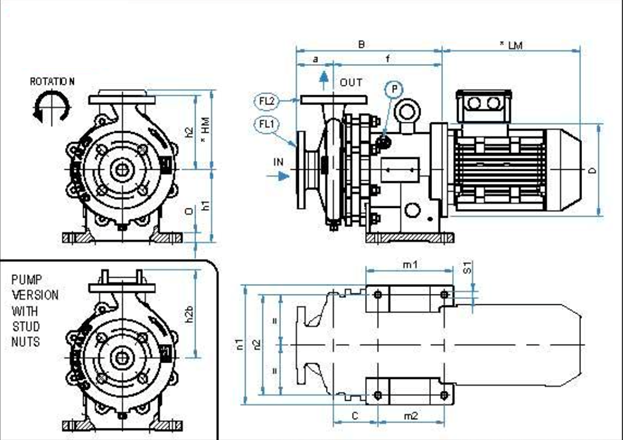

Компактная конструкция, моноблочное исполнение для обеспечения максимальной эффективности

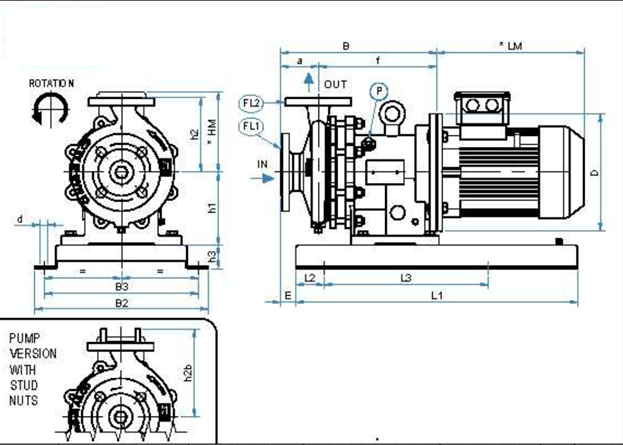

Возможна поставка в исполнении на раме

Общие сведения

Всасывание с торца / нагнетание вверх.
Универсальные присоединения, совместимые с фланцами по стандартам ANSI и ISO.
Крепление на кронштейне (не требуется установка на общую раму).
Моноблочное исполнение (не требует юстировки вала).
Соответствует требованиям стандарта ISO 2858.
Исполнение в соответствии с директивой ATEX II 2G (взрывозащищённое исполнение) — по заказу.
Конструкционное давление — PN 16.
Материал стандартного исполнения — нержавеющая сталь CF8M (эквивалент AISI 316).

Технические детали

Магнитная муфта

Единый типоразмер внутреннего магнитного узла для всей серии.
Единый типоразмер наружного магнитного узла для всей серии.
Втулка наружного магнита адаптирована для установки на валы электродвигателей различных диаметров.

Изолирующий кожух

Стандартное исполнение — из сплава Hastelloy C (применяется по умолчанию в серии CI MAG-M).
Запатентованная гибридная конструкция, обеспечивающая минимальные потери на вихревые токи (опция по заказу).

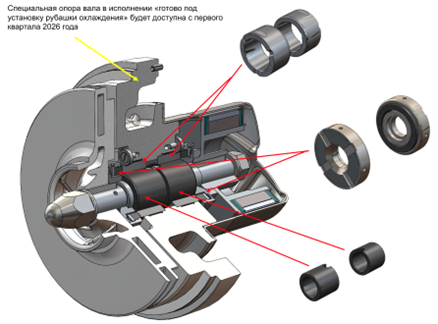

Узел подшипников (втулок)

Двухвтулочная система, аналогичная установленной в насосах серии CN MAG-M.
В отличие от одновтулочных систем, применяемых конкурентами, обеспечивает улучшенную балансировку ротора и снижение вибрации.
У большинства производителей применяется одновтулочная система или исполнение с неподвижным валом.
Двухвтулочная конструкция доказала свою эффективность и является оптимальным решением для насосов с магнитным приводом, служа эталоном надёжности в данной категории оборудования.

Втулки в сборе

Конструктивное решение	Преимущество	Описание
Двухвтулочная опора	Повышенная стабильность и долговечность	Два разнесённых по длине подшипника значительно снижают прогиб вала и радиальные нагрузки, уменьшая удельный износ и увеличивая срок службы втулок.
Оптимизированное охлаждение и смазка	Предотвращение перегрева	Двойная опора обеспечивает более эффективную внутреннюю промывку, улучшая теплоотвод — что особенно важно для предотвращения разрушения втулок при повышенных нагрузках или скоростях вращения.
Вращающийся вал	Упрощённое техническое обслуживание	Обеспечивает быстрый доступ и простую замену ротора в сборе по сравнению с конструкциями с неподвижным валом, которые подвержены специфическому износу и требуют сложного обслуживания.
Совокупная характеристика	Повышенная надёжность	Прочная конструкция выдерживает более высокие статические и динамические нагрузки, обеспечивая устойчивость к гидравлическим нестабильностям (например, при работе вне точки максимального КПД).
Свободное всасывающее отверстие (Free suction bore)	Улучшенные условия всасывания и сниженная требуемая величина NPSHr	Насосы с неподвижным валом обычно имеют переднюю опору (тип «паук» или радиальные стойки), что приводит к ограничению потока и возникновению турбулентности перед входной кромкой рабочего колеса. С другой стороны, консольные конструкции с неподвижным валом более чувствительны к радиальным усилиям и вибрациям.

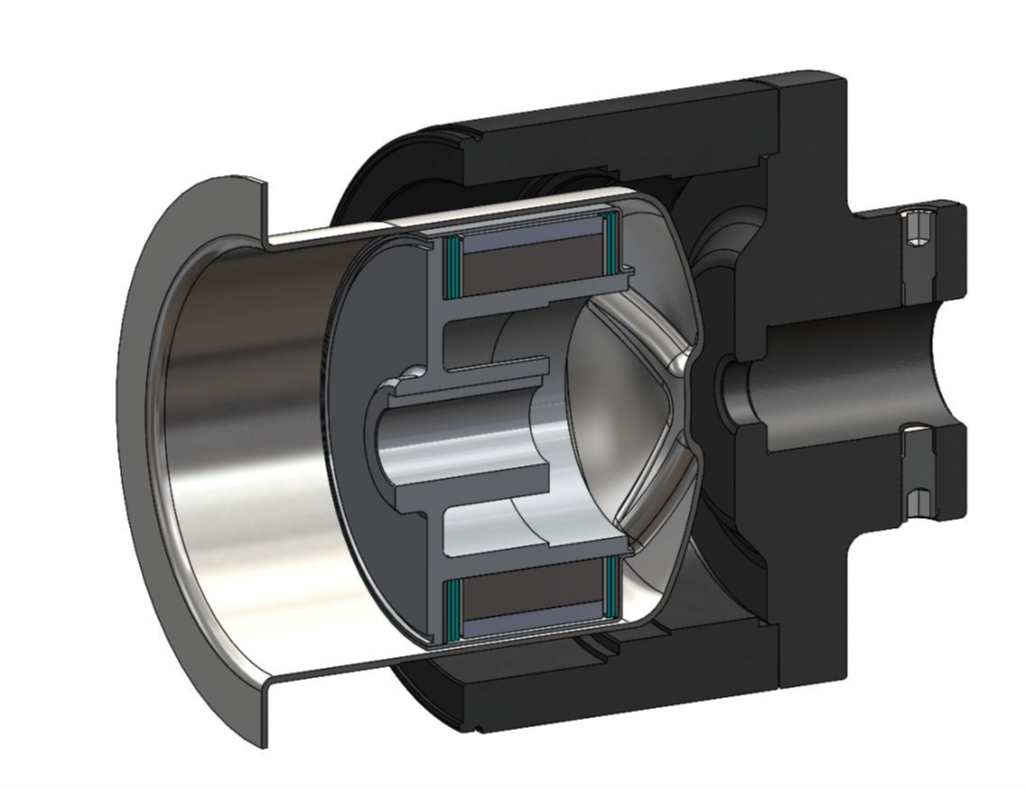

МАГНИТНАЯ МУФТА

Полностью разработана и производится компанией M Pumps.
Максимальная взаимозаменяемость компонентов.
Один типоразмер изолирующего кожуха для всей серии насосов — идентичен по размерам кожухам моделей T MAG-M 5 и 6, CM MAG-M 3 и 4, CT MAG-M 5 и 6, а также CT MAG-MS 5 и 6.

Единый типоразмер внутреннего магнитного узла для всей серии насосов.
Единый типоразмер наружного магнитного узла для всей серии.
Втулка наружного магнита адаптирована для установки на валы электродвигателей различных типоразмеров — от IEC 80 до IEC 132.
Переходные адаптеры для двигателей ГОСТ.
Система быстрого демонтажа (Easy Pull-Out).

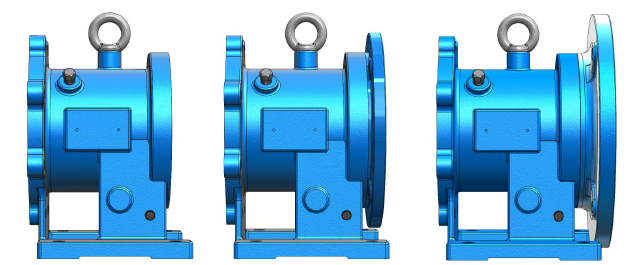

ОПОРА НАСОСА И СИСТЕМА ПЕРЕХОДНИКОВ ДВИГАТЕЛЯ

Единый типоразмер внутреннего магнитного узла для всей серии насосов.
Совместимость с электродвигателями типоразмеров от IEC 80 до IEC 132.
Переходные адаптеры для двигателей стандарта NEMA — по запросу.

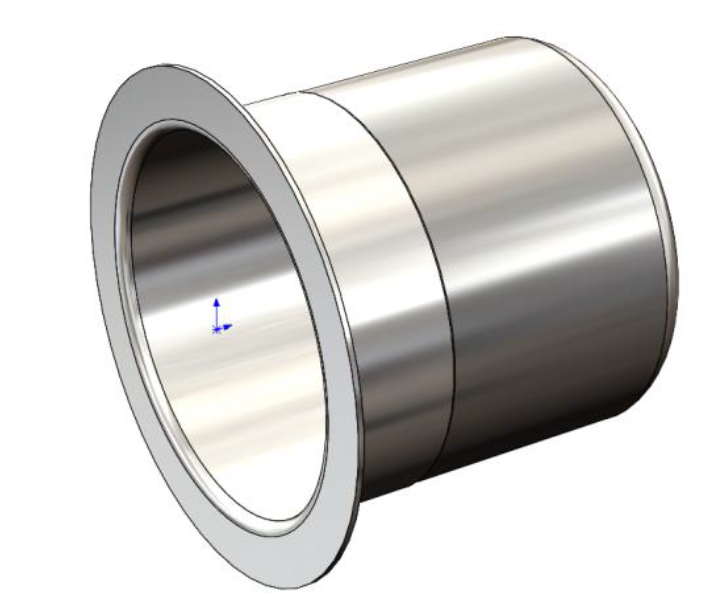

ИЗОЛИРУЮЩИЙ КОЖУХ

Повышенная эффективность передачи крутящего момента.
Стандартное исполнение — изолирующий кожух из сплава Hastelloy C.
Запатентованная гибридная конструкция (опция для серии CI MAG-M), минимизирующая потери на вихревые токи.

УЗЕЛ ПОДШИПНИКОВ (ВТУЛОК)

Двухвтулочная система, аналогичная применяемой в насосах серии CN MAG-M первого диапазона.
В отличие от одновтулочных конструкций, используемых конкурентами, обеспечивает улучшенную балансировку ротора и снижает уровень вибрации.

РАЗРАБОТАНО ДЛЯ РАБОТЫ В ТЯЖЁЛЫХ УСЛОВИЯХ!

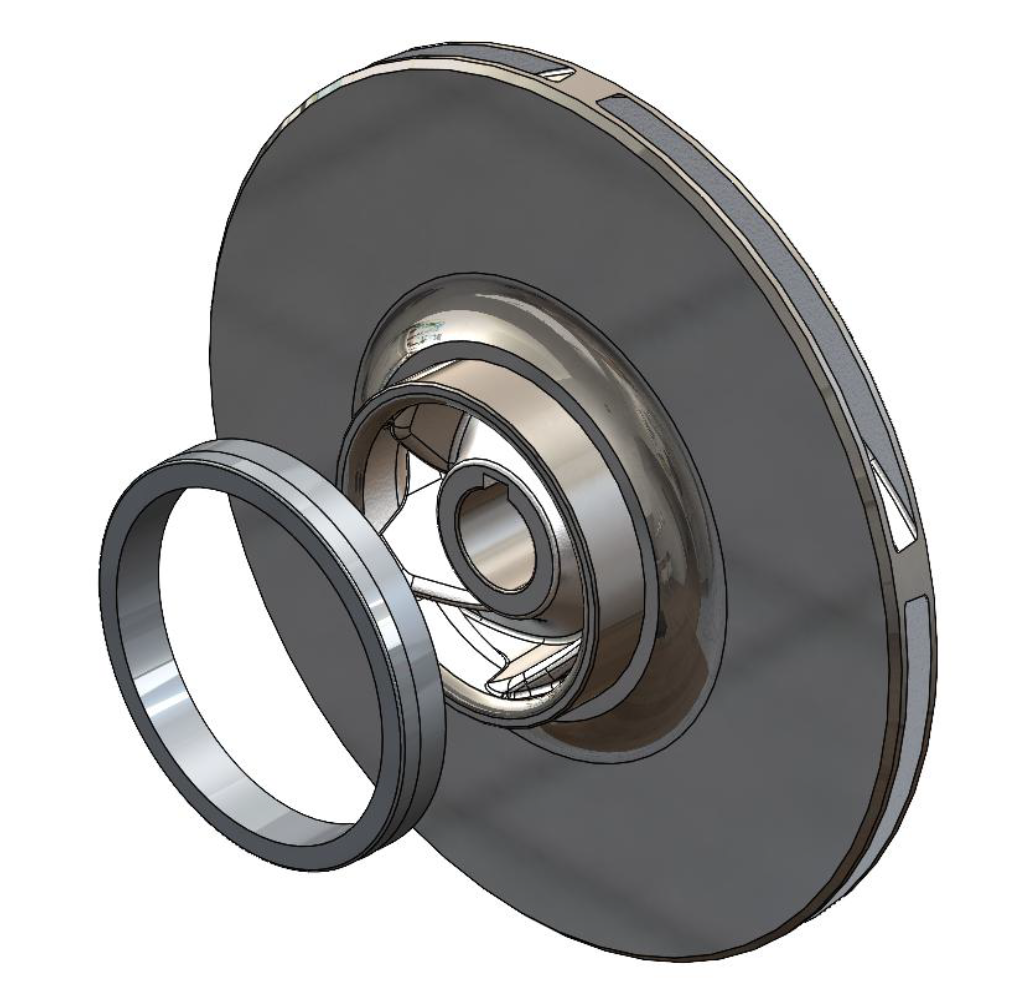

РАБОЧИЕ КОЛЁСА И УПОРНЫЕ КОЛЬЦА КОРПУСА

Рабочие колёса, изготовленные методом литья по выплавляемым моделям (lost-wax casting), поставляются в стандартном исполнении с электрохимической полировкой поверхности.

КОРПУСА НАСОСОВ

Новые корпуса, изготовленные методом точного литья по выплавляемым моделям (lost-wax precision molding), из материала CF8M (нержавеющая сталь, эквивалент AISI 316) — в стандартном исполнении.
Конструкция разработана и оптимизирована для достижения максимального КПД в своём классе.
Электрохимическая полировка — в стандартной комплектации.
Корпуса оснащены сменными износостойкими кольцами.
