Насосы НВО

Дополнительные конструктивные исполнения насосов

В зависимости от требований к применению НК Крон может также предложить следующие исполнения насосов:

• Горизонтальные насосы двухстороннего входа

• Вертикальные одноступенчатые насосы

• Насосы с двухкорпусной конструкцией

• Насосы со спиральной камерой в бетонном исполнении

• Насосы с погружным электродвигателем

Вертикальный насос НВО осевого типа с подвесным валом представляет собой одноступенчатый осевой насос.

Данная серия насосов специально разработана для перекачивания воды при малых значениях напора и предназначена для применения в коммунальном хозяйстве, сельском хозяйстве и промышленности.

Простая и одновременно массивная конструкция, различные гидравлические исполнения и предусмотренные конструктивные варианты обеспечивают надёжную, непрерывную эксплуатацию при высоком коэффициенте полезного действия.

Конструктивные особенности

Гидравлически уравновешено посредством балансировочных отверстий для выравнивания давления и верхнего износного кольца ступицы рабочего колеса, что снижает осевую нагрузку вниз.

Рабочее колесо устанавливается на валу с использованием разрезного кольца и шпонки для эффективной передачи крутящего момента.

Наружные колонны с фланцевыми соединениями

Соединяются между собой стяжными болтами, что обеспечивает удобство монтажа. Соосность сохраняется за счёт центрирующих посадочных поверхностей.

Всасывающий раструб расширенного типа

Обеспечивает плавный вход потока к рабочему колесу и оснащён встроенными направляющими элементами для снижения завихрений и входных гидравлических потерь.

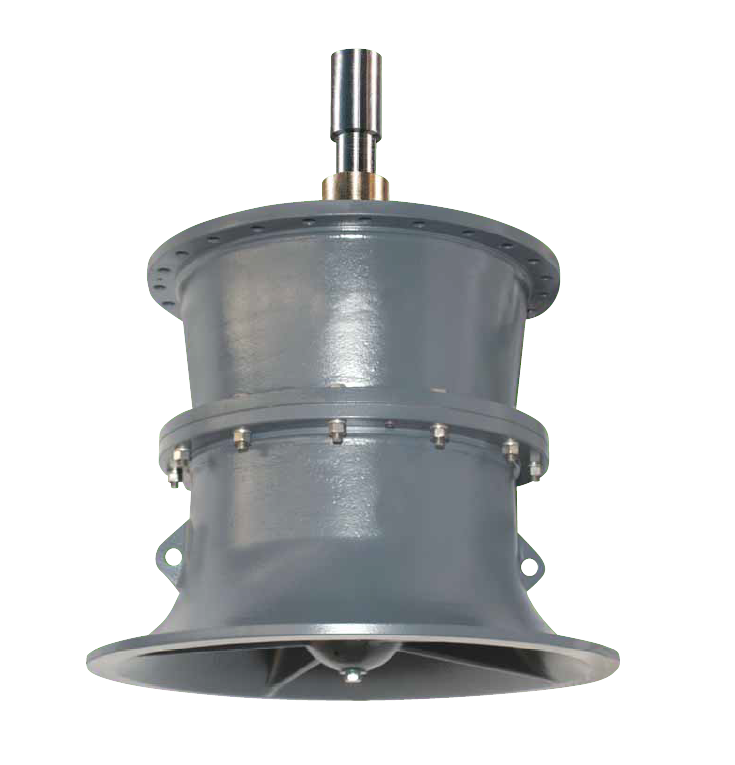

Корпус статора с интегрированными направляющими лопатками (диффузором)

Может выполняться в виде цельнолитой детали или сварной конструкции (для диаметров рабочего колеса от 686 мм и более).

Напорный отвод и колонная труба

Изготавливаются как единый узел. Напорный отвод может располагаться выше или ниже уровня пола и иметь любую ориентацию выходного патрубка.

Камера уплотнения

Предусматривает установку сальниковой набивки или торцевого уплотнения в зависимости от условий эксплуатации.

Преимущества насоса НВО по сравнению с горизонтальными центробежными насосами

• Самовсасывающая работа

• Минимальная требуемая площадь установки

• Простая и экономичная конструкция фундамента и монтажа

• Возможность расположения напорного патрубка выше или ниже уровня земли в зависимости от условий площадки

• Самоцентрирование, обеспечиваемое точной механической обработкой упорных буртов и посадочных гнёзд

Конструктивные особенности

• Напорный оголовок

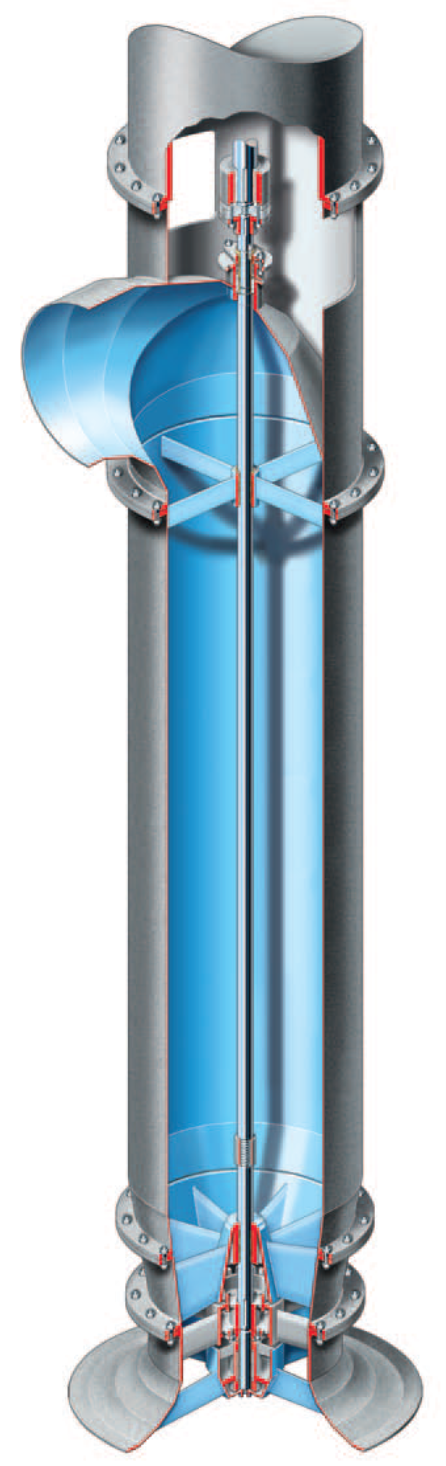

           -  Литое исполнение для диаметров до 500 мм

           - Сварное исполнение для диаметров более 500 мм

• Узел направляющего аппарата (чаша)

           - Литое исполнение для диаметров от 200 до 685 мм

              - Исполнение с облицовкой корпуса рабочего колеса — стандартное

              - Исполнение с корпусом рабочего колеса — по заказу

          -  Сварное исполнение для диаметров более 685 мм — по заказу

• Корпус рабочего колеса

         - Выполнен заодно со всасывающим раструбом; может быть цельнолитым или сварным в зависимости от технических требований и типоразмера насоса

• Соединение секций линейного вала

         - Резьбовое — для диаметров вала до 75 мм

         - С разрезным кольцом — для диаметров вала более 75 мм

• Соединение вала насоса с валом электродвигателя

         - Резьбовое — для диаметров вала до 75 мм

         - Двухсоставное — для диаметров вала более 75 мм

Варианты исполнения напорного патрубка

Насосы НВО поставляются в четырёх вариантах исполнения напорного узла в зависимости от условий эксплуатации на объекте:

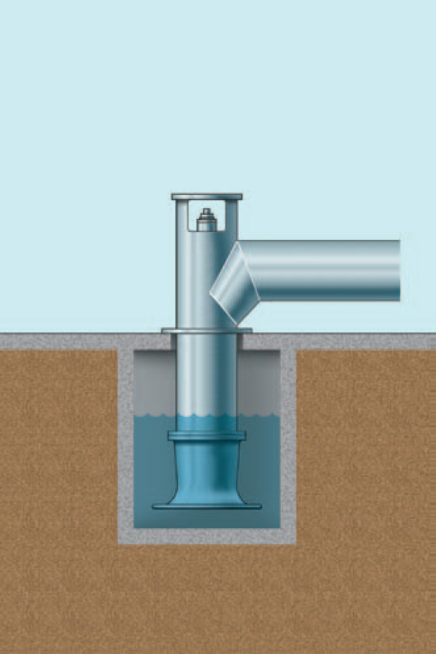

• С расположением напорного патрубка выше уровня земли

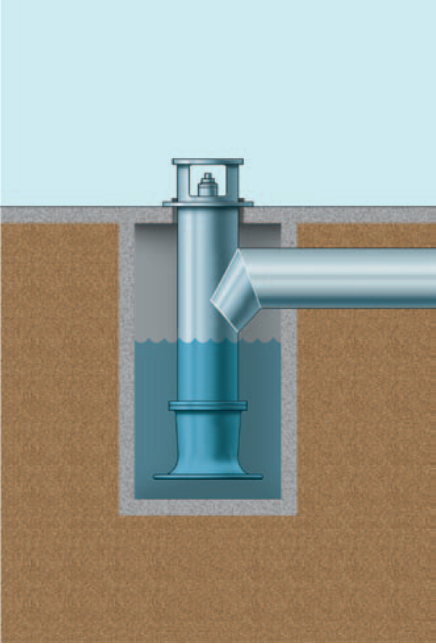

• С расположением напорного патрубка ниже уровня земли



• С фланцевым присоединением

• С присоединением под приварку

Терминология приведена к промышленно применяемой форме: использованы формулировки «напорный патрубок», «фланцевое присоединение», «под приварку», «выше/ниже уровня земли».

Опции и технические характеристики

Варианты привода

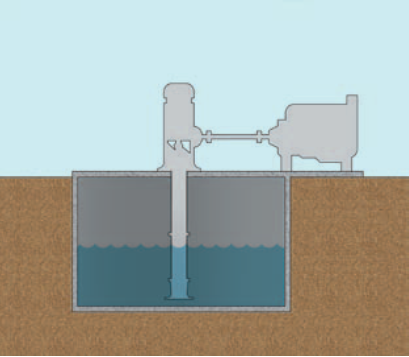

•   Привод от двигателя внутреннего сгорания или паровой турбины

            - Насосный агрегат поставляется с угловым редуктором с полым или цельным валом, установленным на общей раме

            - Между насосом и приводом устанавливается приводной вал типа Watson

• Вертикальный электродвигатель с полым валом

            - Обеспечивает прохождение верхнего вала насоса через полый вал электродвигателя, что упрощает регулировку осевого зазора рабочего колеса

            - Регулировочная гайка расположена в верхней части электродвигателя

            - Предусмотрено двухсоставное исполнение верхнего вала с опорной стойкой электродвигателя при недостаточной высоте помещения для демонтажа электродвигателя

• Вертикальный электродвигатель с цельным валом

            - Поставка осуществляется в соответствии с требованиями или предпочтениями заказчика

            - Предусматривается жёсткая муфта между валом электродвигателя и валом насоса для диаметров вала более 75 мм

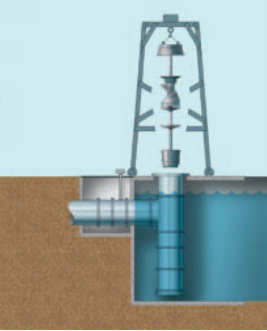

Опциональное исполнение с выдвижным (pull-out) узлом

Данное исполнение обеспечивает возможность быстрого демонтажа вращающегося узла и наиболее нагруженных невращающихся изнашиваемых элементов для проведения осмотра и обслуживания без демонтажа насоса в сборе.

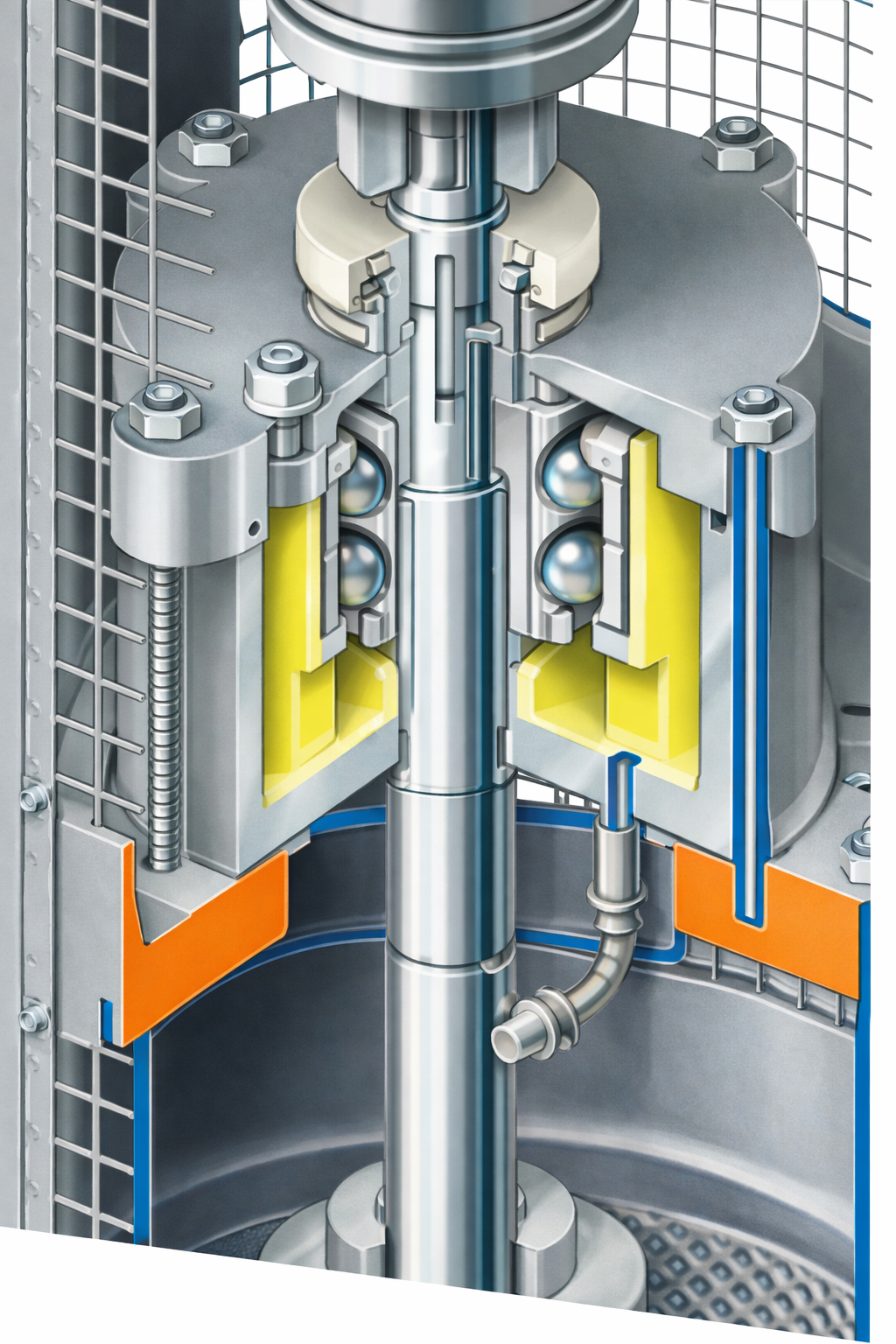

Узел упорного подшипника

Узел упорного подшипника может быть выполнен как встроенным в электродвигатель, так и установленным в напорном оголовке насоса.

Подшипниковый узел воспринимает суммарную гидравлическую осевую нагрузку, а также массу ротора.

В качестве опор могут применяться самосмазывающиеся подшипники качения или упорные подшипники с сегментными (качающимися) вкладышами.

Дополнительные опции

• Закрытый линейный вал с масляной или водяной смазкой (чистой водой)

• Сменная гильза направляющего аппарата (износное кольцо корпуса)

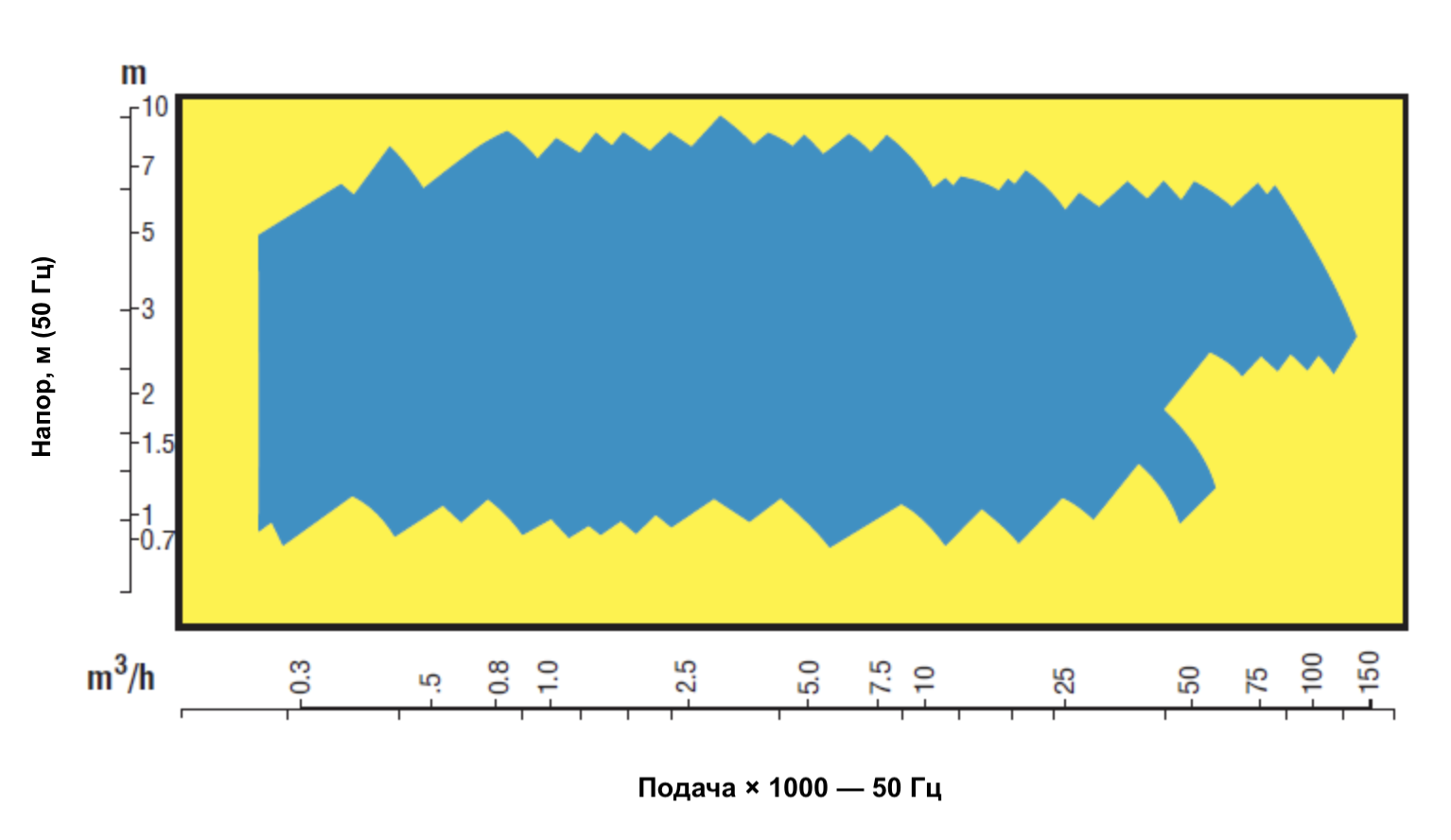

Диапазон рабочих параметров насосов НВО
