МНХИ с предвключенной ёмкостью

Назначение

МНХИ-С с предвключенной емкостью для самовсасывания предназначен для работы при расположении насоса выше уровня жидкости, когда отсутствует постоянный подпор на входе.

Емкость обеспечивает сохранение объема жидкости для первичного заполнения корпуса насоса и восстановления заливки после остановки.

Решение применяется при необходимости сухой установки без использования вакуумного насоса.

Принцип работы

1. Перед первым пуском емкость заполняется жидкостью.
2. При запуске насос создает разрежение во всасывающей линии.
3. Жидкость из емкости заполняет корпус насоса.
4. После заполнения линии начинается нормальный режим перекачки.
5. После остановки часть жидкости сохраняется в емкости, обеспечивая повторный пуск.

Система не требует отдельного вакуумного агрегата.

Состав системы

• Насос МНХИ-С.
• Емкость для самовсасывания.
• Соединительный трубопровод между насосом и емкостью.
• Обратный клапан на нагнетательной линии.
• Запорная арматура.
• Датчики уровня (по требованию).

Конфигурация определяется расчетом и условиями проекта.

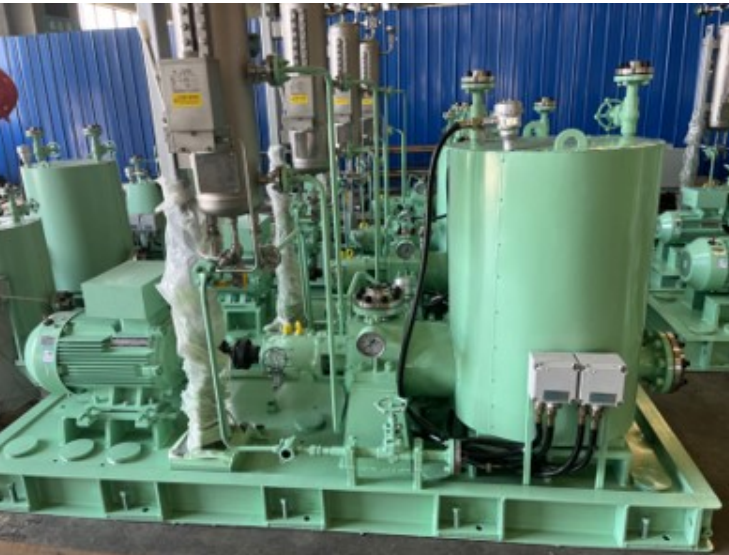

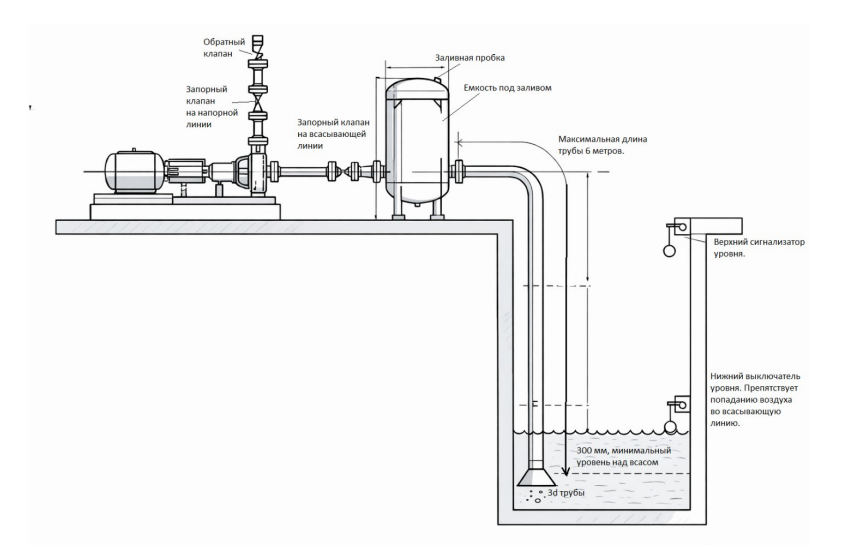

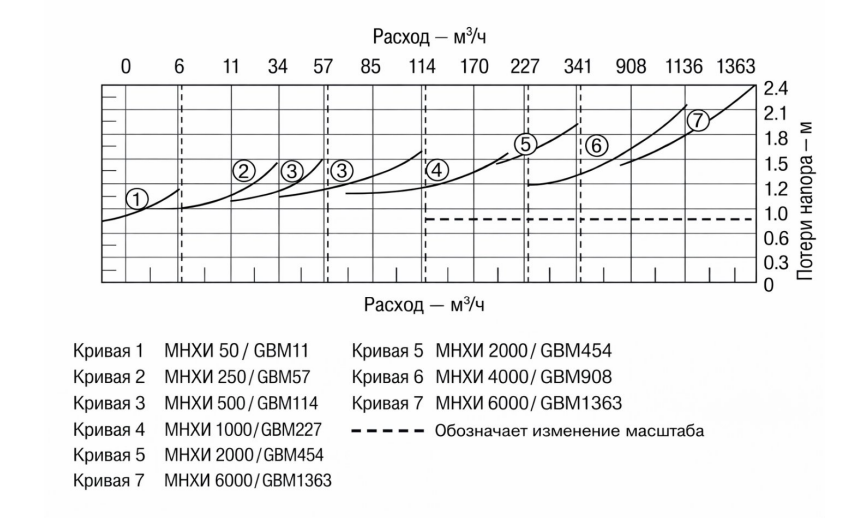

Требования к проектированию

При подборе необходимо учитывать:

• высоту всасывания;
• объем воздуха во всасывающей линии;
• расчет NPSHa;
• диаметр и длину трубопровода;
• герметичность соединений;
• температурный режим.

Емкость должна быть рассчитана на давление, возникающее при пуске и остановке насоса.

Ограничения

Система с емкостью не предназначена для:

• больших высот всасывания;
• высоких температур, вызывающих интенсивное парообразование;
• сред с высоким газосодержанием;
• условий постоянного подсоса воздуха.

При превышении допустимых параметров целесообразно применение вакуумной системы.

Обслуживание

• Контроль уровня жидкости в емкости.
• Проверка герметичности всасывающей линии.
• Периодическая проверка обратного клапана.
• Осмотр соединительного трубопровода.

Конструкция остается полностью доступной для обслуживания, так как насос установлен в сухой зоне.

Области применения

• Водоснабжение и перекачка из открытых резервуаров.
• Насосные станции ЖКХ.
• Перекачка из накопительных емкостей.
• Технологические системы с умеренной высотой всасывания.

Преимущества решения

• Отсутствие вакуумного насоса.
• Простая компоновка.
• Меньшая сложность автоматики.
• Сухая установка.
• Удобство обслуживания.

Когда выбирать систему с емкостью

Решение рационально при:

• ограниченной высоте всасывания;
• стабильных параметрах среды;
• отсутствии необходимости быстрого автоматического восстановления заливки;
• приоритетной простоте и минимизации оборудования.

Сравнение решений: Емкость для самовсасывания vs Вакуумная система

Когда применять систему с емкостью

• ограниченная высота всасывания;
• стабильные условия эксплуатации;
• приоритет простоты и минимального количества оборудования;
• отсутствие необходимости автоматического восстановления заливки.

Когда применять вакуумную систему

• переменный уровень жидкости;
• возможная потеря заливки;
• значительный объем воздуха во всасывающей линии;
• необходимость автоматического пуска без участия персонала;
• повышенные требования к надежности восстановления режима.

Технический вывод

Система с емкостью — конструктивно более простое решение при умеренных параметрах всасывания.
 Вакуумная система — более универсальное решение для сложных условий и автоматизированных объектов.

Выбор определяется расчетом NPSH, длиной всасывающей линии, объемом воздуха и требованиями к автоматике.

Преимущества самовсасывающего насоса с точки зрения безопасности

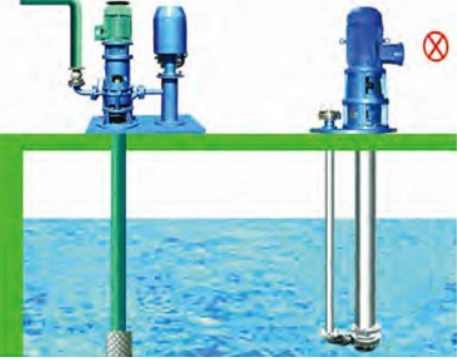

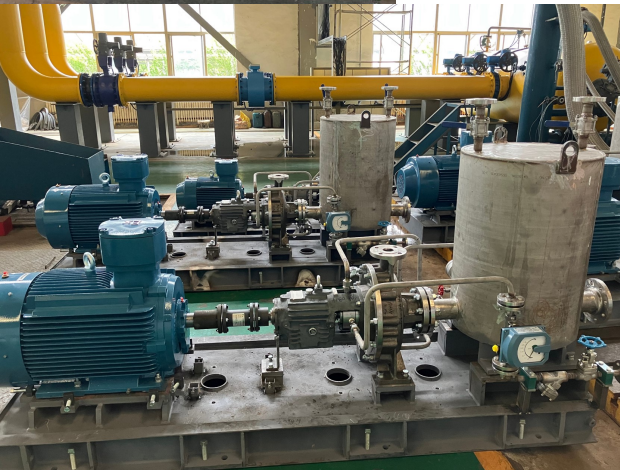

1. Сухая установка и доступность обслуживания

Насос устанавливается над уровнем жидкости и размещается в сухой зоне.
 Это обеспечивает:

• удобный доступ к подшипниковому узлу и уплотнениям;
• упрощённую диагностику;
• снижение рисков при проведении ремонтных работ;
• отсутствие необходимости работы персонала в резервуаре или приямке.

2. Разделение вращающихся элементов и рабочей среды

Вращающиеся элементы и электродвигатель расположены вне резервуара с рабочей средой.

Это позволяет:

• исключить контакт вращающихся частей с возможной газовой фазой в резервуаре;
• снизить вероятность образования источников воспламенения в зоне хранения жидкости;
• упростить выполнение требований по взрывозащите (при соответствующем исполнении оборудования).

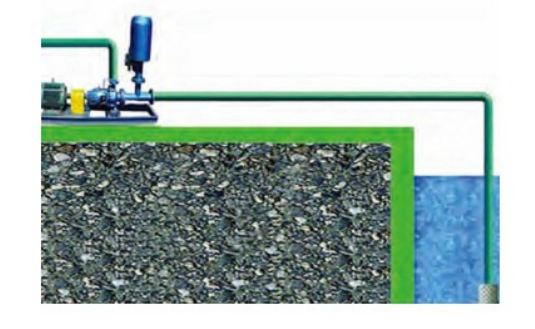

3. Возможность удалённого размещения от резервуара

Насос может быть установлен на расстоянии от резервуара в пределах допустимой высоты всасывания и расчёта NPSH.

Это обеспечивает:

• вынос электродвигателя и вращающихся узлов за пределы потенциально опасной зоны;
• гибкость при проектировании;
• снижение концентрации оборудования в зоне хранения жидкости.

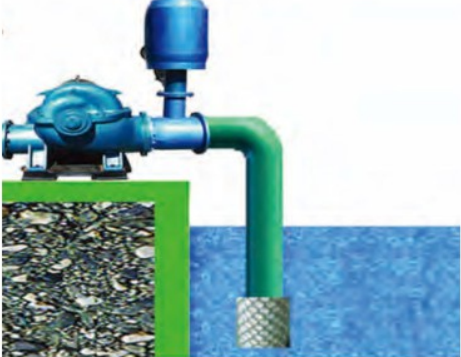

4. Защита от работы «всухую»

Система самовсасывания может быть оснащена датчиками уровня или давления, обеспечивающими автоматическую остановку насоса при:

• отсутствии жидкости в резервуаре;
• разрыве потока;
• потере заливки.

Это предотвращает повреждение гидравлической части и механического уплотнения.

5. Пуск только при заполнении насоса жидкостью

Алгоритм работы предусматривает запуск насоса после заполнения корпуса рабочей средой.

Это позволяет:

• исключить сухое трение уплотнения;
• предотвратить перегрев трущихся пар;
• снизить риск выхода из строя уплотнения при отрицательных температурах (например, при замерзании промывочных линий).

Итог

Сухая компоновка, контролируемый процесс заливки и возможность автоматической защиты делают самовсасывающую систему более безопасной альтернативой погружным решениям при корректном расчёте и соблюдении требований монтажа.
