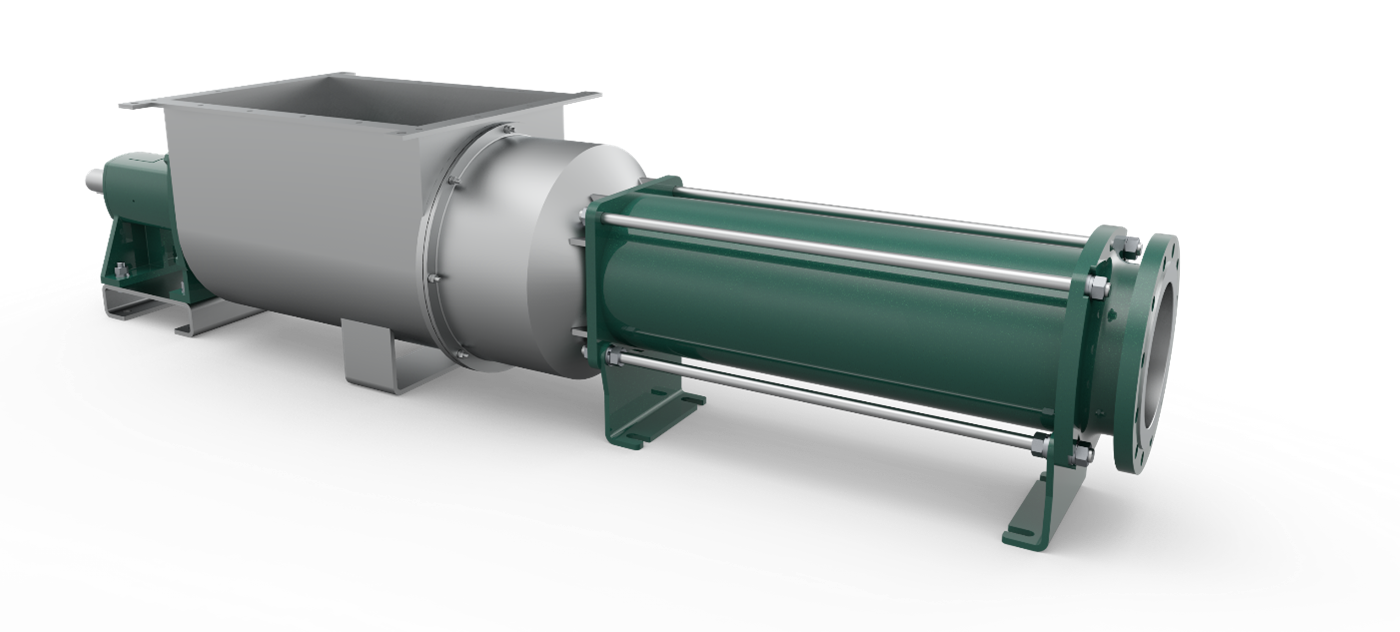

Винтовой (шнековый) насос ВНХ с приемным бункером

Насосы ВНХ с приемным бункером, вместо всасывающего фланца, и подающим шнеком специально разработаны для перекачивания высоковязких, нетекучих жидкостей с содержанием твердых частиц до 40%.

Характеристики

Область применения

Области применения насосов с приемным бункером и подающим шнеком:

1) Целлюлозно-бумажная промышленность

Перекачивание воды с содержанием талька для производства и отбеливания бумаги
Перекачивание отбеленной целлюлозы после гидропульпера до очистителя и массного чана машины Фурдринье

2) Сахарная промышленность

Перекачивание прессованного жмыха оставшегося от сахарного тростника
Перекачивание патоки с частичками тростника, образованными после его сжигания до аппаратов, в которых проходит процесс сатурации (отбеливание сахара диоксидом серы или угольной кислотой)
Перекачивание сырья с включениями в олокон сахарной свеклы (утфель),образованного после ее измельчения

3) Сельскохозяйственная промышленность

Перекачивание биомасс, полученных в результате жизнедеятельности скота, на переработку и удобрение

4) Горнодобывающая промышленность

Перекачивание пульпы на горно-обогатительных комбинатах

5) Очистка воды и сточных вод

Перекачивание осадка, образованного после прохождения центрифуги и отстойника
Перекачивание сточных вод, содержащих большое количество механических примесей

Исполнение

Корпус – углеродистая сталь, нержавеющая сталь. Ротор – закаленная сталь, нержавеющая сталь (доступна опция с нанесением хромированного покрытия). Статор доступен в следующих вариантах исполнения: Нитрил (NBR), Гидрогенизированный нитрил (HNBR), Этилен-пропилен-диеновый каучук (EPDM), Фторкаучук (Viton)

Температура перекачиваемой среды (°C)

до 150 (°C)

Наличие примесей

До 200 мм

Производительность (м³/ч)

до 200 м³/ч

Давление (бар)

до 36 бар

Взрывозащита

В соответствии с требованиями опросного листа

Расширенный бункер на всасывающей линии обеспечивает подачу среды самотеком на закрепленный на карданном валу шнек, который доставляет перекачиваемую среду в зону всасывания. Доступны варианты в моноблочном исполнении, а также с подшипниковым узлом.

Характеристики:

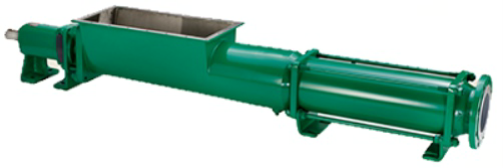

Серия WM (стандартный насос с бункером и подающим шнеком):

Типоразмер	W54	W56	W58	W60	W62	W64	W66	W69	W72	W73
Подача, м³/ч	7	12	16	28	35	47	57	90	120	150
Давление, бар	36	36	36	48	24	18	12	12	12	12

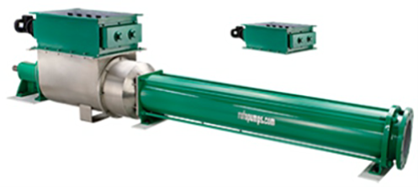

Серия KM (для сверхвязких жидкостей с измельчителем и расширенным бункером

Серия KM (для сверхвязких жидкостей с измельчителем и расширенным бункером):

Типоразмер	К54	К56	К58	К60	К62	К64	К66	К69	К72	К73
Подача, м³/ч	5	7	10	17	21	28	34	54	72	100
Давление, бар	36	36	36	48	24	18	12	12	12	12

ОСОБЕННОСТИ КОНСТРУКЦИИ:

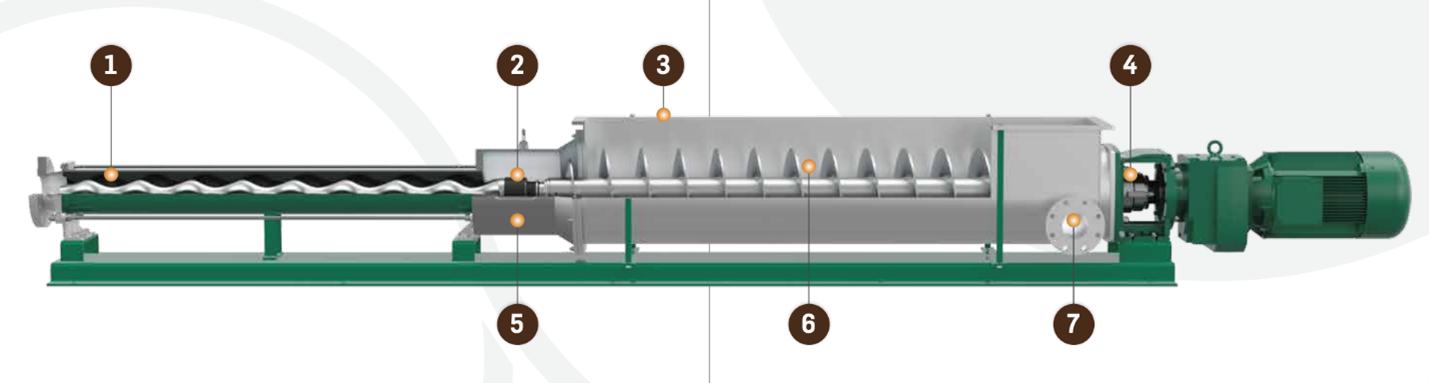

Составляющие насоса

Улучшенная геометрия ротора и статора минимизирует износ за счет снижения за счет пониженного трения и скорости вращения
Усиленный карданный шарнир с упорной втулкой воспринимает основные осевые нагрузки
Большой загрузочный бункер позволяет избежать образование закупоривающих пробок или засорения (доступны стандартные размеры бункера 750, 1000, 1500, 2000 мм)
Уплотнение вала доступно в различных исполнениях: сальниковая набивка, одинарное или двойное торцевое уплотнение
Двухступенчатая зона сжатия перекачиваемой среды с увеличенной площадью обеспечивает быстрое и легкое обслуживание.
Шнек разработан с более толстыми лопастями, увеличенным шагом и диаметром для обеспечения эффективной и оптимальной подачи продукта
Возможна комплектация CIP-портом для опорожнения и промывки загрузочного бункера
