С учетом постоянно возрастающих требований отрасли серия Модель 3143 представляет собой герметичное исполнение без торцевых уплотнений, обеспечивающее защиту персонала и окружающей среды и превосходящее традиционные насосы с торцевыми уплотнениями. Насосы обеспечивают перекачивание агрессивных, токсичных и взрывоопасных жидкостей при соблюдении высоких требований промышленной безопасности.
Серия разработана с учетом более чем 45-летнего опыта эксплуатации насосов с магнитной муфтой в тяжелых технологических процессах. Конструкция отличается рядом уникальных решений и использованием современных технологий, обеспечивающих надежность и безопасность работы в сложных условиях.
Ключевые преимущества и особенности:
- прочная двухвтулочная система подшипников скольжения с пружинной установкой;
- высокая эффективность, обеспечиваемая стандартной разделительной оболочкой из сплава типа Hastelloy C;
- взаимозаменяемость до 95 % внутри серии и с серией CN MAG-M, что упрощает управление складскими запасами.
Серия «Модель 3143»

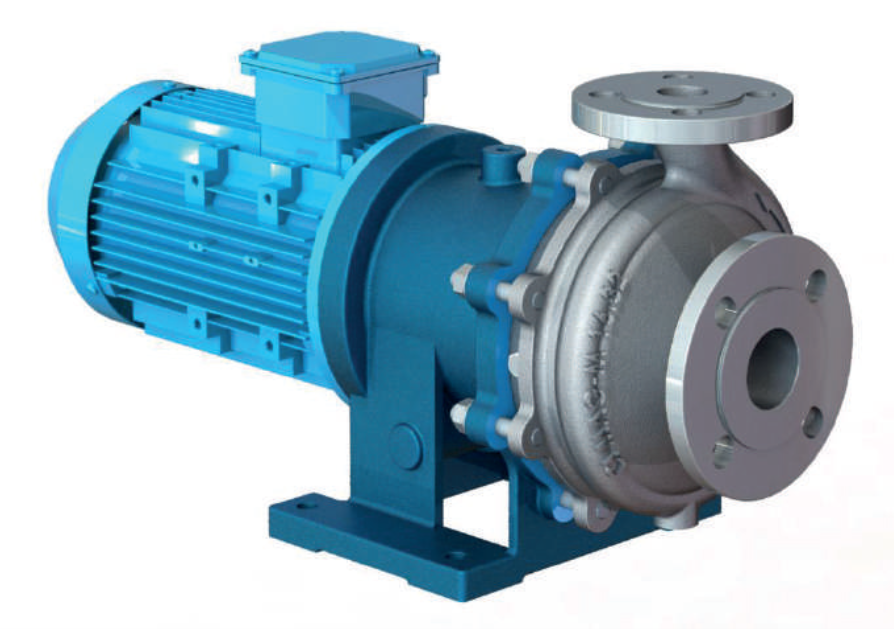

Одноступенчатый центробежный насос с магнитной муфтой
Материалы
- Корпус насоса: CF8M
-
Рабочее колесо: CF8M
-
Вал: SS316
-
Разделительная оболочка: HC 276 (опция: гибридная разделительная оболочка)
- Подшипники скольжения: SSiC (опция: карбид вольфрама)
-
Внутренний магнитный узел: сталь
-
Наружный магнитный узел: сталь
Дополнительные опции
Материалы любых деталей могут быть изменены в соответствии с требованиями применения.

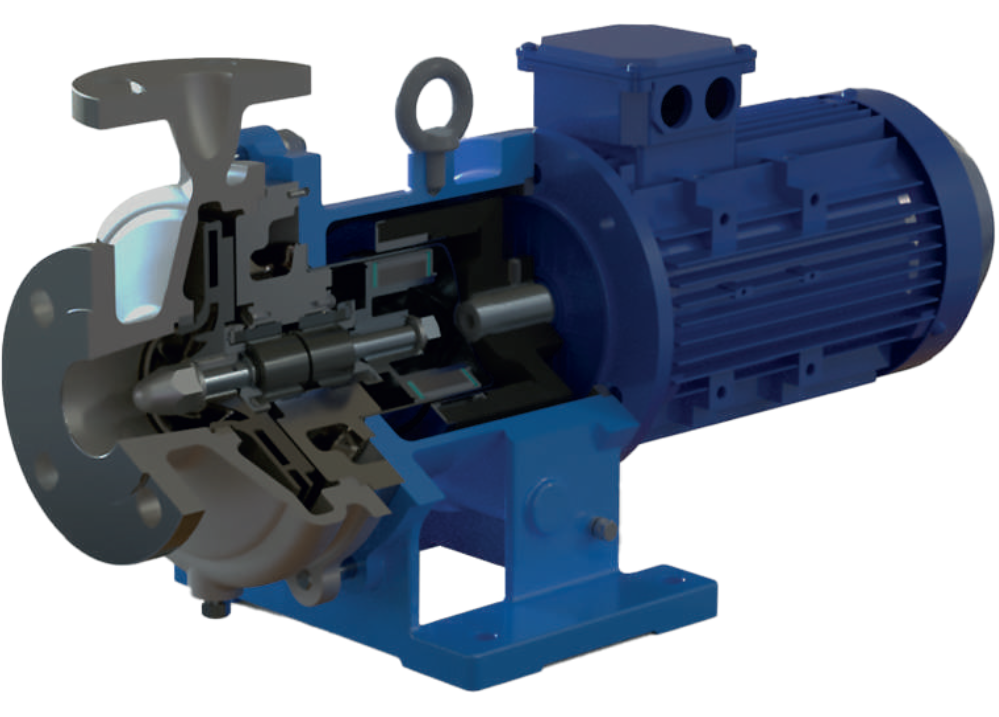

Особенности конструкции
Конструкция:
- соответствует требованиям ISO 2858;
- осевой подвод, радиальный отвод;
- исполнение с опорным кронштейном (без фундаментной плиты);
- моноблочное исполнение (без необходимости центровки валов).
Разделительная оболочка:
- запатентованная гибридная конструкция (стандарт для Модель 3143), снижающая вихревые потери;
- предусмотрено место для установки термопары;
- разделительная оболочка со встроенным противовихревым устройством;
- единый типоразмер оболочки для всего модельного ряда.
Втулки (подшипники скольжения):
- статические и динамические подшипники из карбида кремния (SiC) для увеличенного ресурса;
- единый типоразмер втулок для всего модельного ряда.
Опора системы «вал–втулка»:
- прочная цельная неподвижная опора для стабильной работы втулок;
- двухвтулочная схема (в отличие от одновтулочной), обеспечивающая лучшую балансировку и снижение вибраций;
- интегрированные каналы смазки;
- опция: рубашка для обогрева/охлаждения (жидкость или пар).
Внутренний магнитный узел:
- корпус из нержавеющей стали AISI 316L с установленными высокопрочными магнитами из сплава неодим–железо–бор (NdFeB);
- соединение с рабочим колесом через шпоночное соединение вала (с гайкой и шайбой);
- единый типоразмер внутреннего магнитного узла для всего модельного ряда.
Упорные подшипники:
- подпружиненная система обеспечивает компенсацию осевых нагрузок и устойчивость к гидравлическим ударам;
- единый типоразмер упорных подшипников для всего модельного ряда.
Рабочее колесо:
- изготовлено методом точного литья из нержавеющей стали AISI 316 для оптимального профиля лопаток и высокой коррозионной стойкости;
- разгрузочные лопатки снижают осевую силу;
- шпоночный паз для надежного крепления.
Корпус насоса:
- изготовлен методом точного литья из нержавеющей стали AISI 316, обеспечивающей высокую коррозионную стойкость;
- стандартное резьбовое дренажное отверстие;
- по запросу: рубашка для обогрева/охлаждения (жидкость или пар).
Широкий диапазон рабочих характеристик
Серия Модель 3143 охватывает широкий диапазон характеристик центробежных насосов. Насосы предназначены для большинства применений в химической промышленности, включая перекачивание, налив и слив жидкостей.
Сокращенное количество компонентов и высокая степень взаимозаменяемости внутри модельного ряда.
Экономичность производства
Модульная конструкция оптимальна для серийного изготовления, что обеспечивает конкурентоспособную стоимость.
Гибкость конструкции
Прочная конструкция обеспечивает высокий уровень безопасности для всего модельного ряда.
