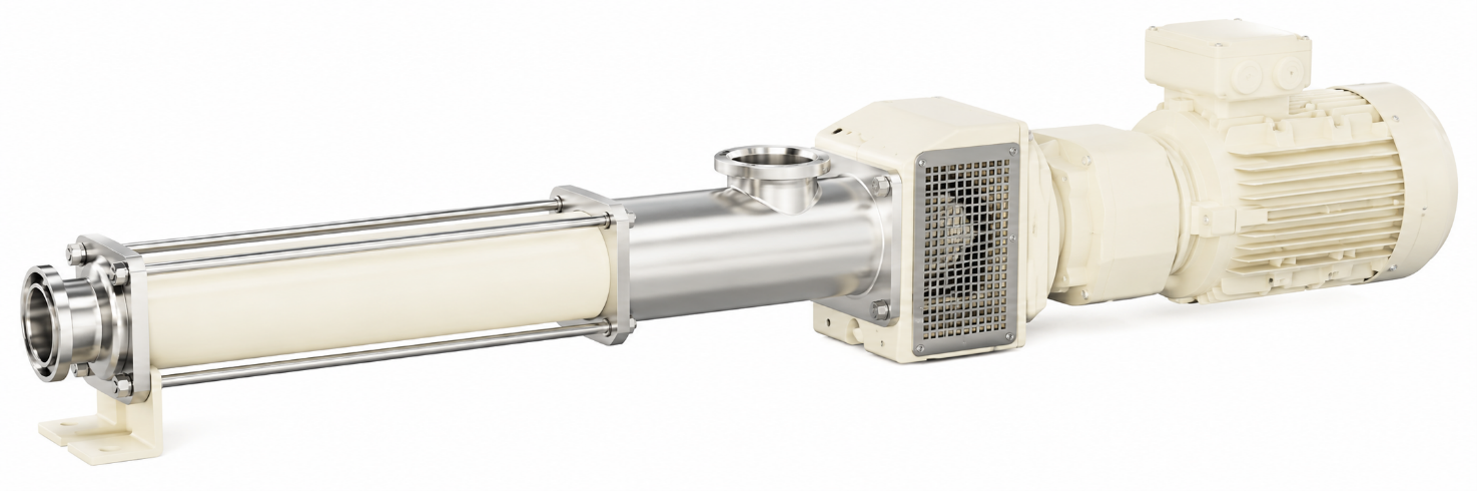

Модель ВНХ (5143) представляет собой пищевой одновинтовой насос. В зависимости от требований технологической линии насос может поставляться с фланцевыми или резьбовыми присоединениями. Конструкция насоса обеспечивает стабильную подачу продукта и равномерное перекачивание с минимальными пульсациями, что позволяет использовать его для широкого спектра пищевых продуктов.

Характеристики

Область применения

Применение насосов в молочной промышленности:

- перекачка молока, творожного сыра, сливок, арахисовой пасты, йогурта, кофе, кофейных сливок, мороженого, заварного крема, творожной массы, солодовых экстрактов.

Применение насосов в производстве и переработке жиров и масел:

- перекачка рыбьего жира, кукурузного масла, свиного жира, льняного масла, арахисового масла, растительного масла, рапсового масла, кокосового масла, соевого масла, пищевого масла, сливочного масла, масляной суспензии.

Применение насосов в производстве соусов и консервированных продуктов:

- перекачка майонеза, кетчупа, яблочного соуса, джема, мёда, сиропа, хрена, горчичного соуса, салатного крема, соуса тако, томатной пасты.

Применение насосов в хлебопекарной промышленности:

- перекачка сливочного масла, яичной массы, теста, глазури, дрожжей, суспензий, сухих смесей для выпечки.

Применение насосов в кондитерской промышленности:

- перекачка шоколада, какао-масла, помадки, карамели, лакрицы, марципана, нуги.

Применение насосов в переработке фруктов и овощей:

- перекачка картофельного пюре, фруктовых пюре, нарезанных овощей.

Параметр	Значение
Расход	до 65 м³/ч
Давление	до 24 бар
Тип исполнения	пищевое, гигиеническое
Подключение	фланцевое или резьбовое
Характер потока	равномерный, без пульсаций
Направлеие прокачки	Возможна реверсивная прокачка
Исполнение с портами для CIP мойки	исполнение с 1 или 2 CIP-портами
Проточная часть	нержавеющая сталь 316
Тип шарниров	Штифтовые с износостойкой втулкой и пищевой смазкой
Максимальная вязкость перекачиваемой среды	до 10 000 сСт

Замена насосов SEEPEX — «1 в 1», без изменения трубопроводной обвязки

Среди мировых производителей одновинтовых насосов для пищевой промышленности традиционно выделяют Netzsch и SEEPEX — их оборудование десятилетиями устанавливалось на российских предприятиях. Сегодня перед многими производствами стоит задача найти техническую альтернативу с сопоставимыми характеристиками и локальной инженерной поддержкой.

По габаритным и присоединительным размерам насосы новой линейки рассчитаны на замену соответствующих одновинтовых насосов пищевой серии SEEPEX CS. Это значит, что ВНХ (5143) можно устанавливать при модернизации действующих технологических установок без изменения трубной обвязки, фундаментов и сопутствующей инфраструктуры — насос встаёт на штатное место заменяемого оборудования.

Размерный ряд ВНХ-1 (5143) соответствует распространенным типоразмерам одновинтовых насосов пищевой и гигиенической немецкого производителя SEEPEX.

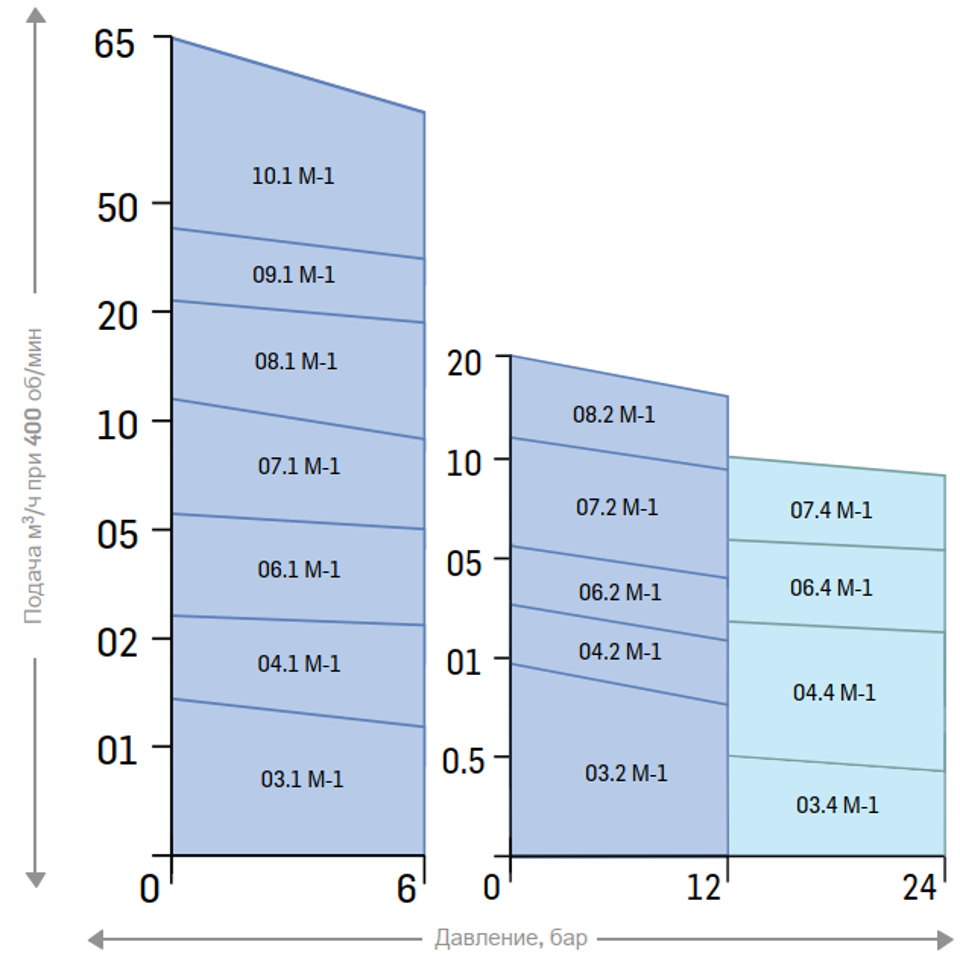

Типоразмер 5143 (ВНХ-1)	Типоразмер SEEPEX	Макс. давление
03.1М-1	1-6L	6 бар
04.1М-1	2-6L	6 бар
06.1М-1	5-6L	6 бар
07.1М-1	10-6L	6 бар
08.1М-1	17-6L	6 бар
09.1М-1	35-6L	6 бар
10.1М-1	52-6L	6 бар
03.2М-1	1-12	12 бар
04.2М-1	2-12	12 бар
06.2М-1	5-12	12 бар
07.2М-1	10-12	12 бар
08.2М-1	17-12	12 бар

Эксплуатационные характеристики

Исполнение насоса:

корпус и проточная часть – нержавеющая сталь 316;
ротор – нержавеющая сталь 316;
статор – пищевой FDA эластомер, подбираемый по продукту;
фланцевые или резьбовые присоединения по требованию проекта;
штифтовое шарнирное соединение с износостойкой втулкой и пищевой смазкой;
возможность комплектации одним или двумя CIP-портами.

Конструктивные особенности:

оптимизированная геометрия пары «ротор – статор», направленная на снижение износа рабочих элементов;

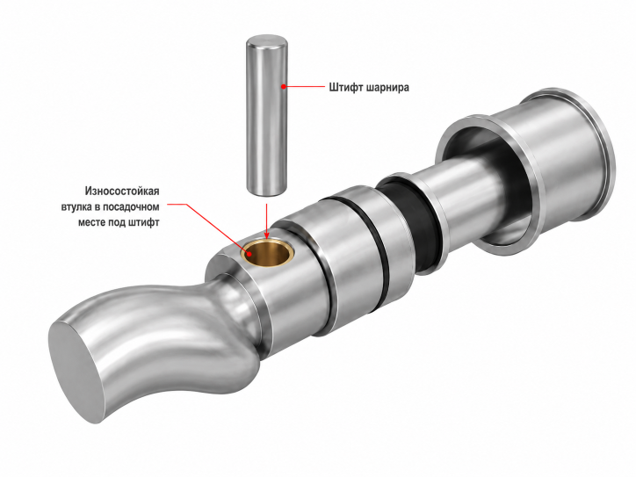

штифтовое шарнирное соединение с износостойкой втулкой, воспринимающей осевые и радиальные нагрузки;
коническая камера торцевого уплотнения, минимизирующая застойные зоны в области уплотнительного узла;
возможность исполнения с одним или двумя CIP-портами для санитарной мойки

Материальное исполнение:

ротор и вал – нержавеющая сталь AISI 316;
корпус и проточная часть – нержавеющая сталь AISI 316;
статор – пищевой эластомер, подбираемый по химической совместимости с продуктом и рабочей температуре;
специальные материалы проточной части – duplex, super duplex, hastalloy.

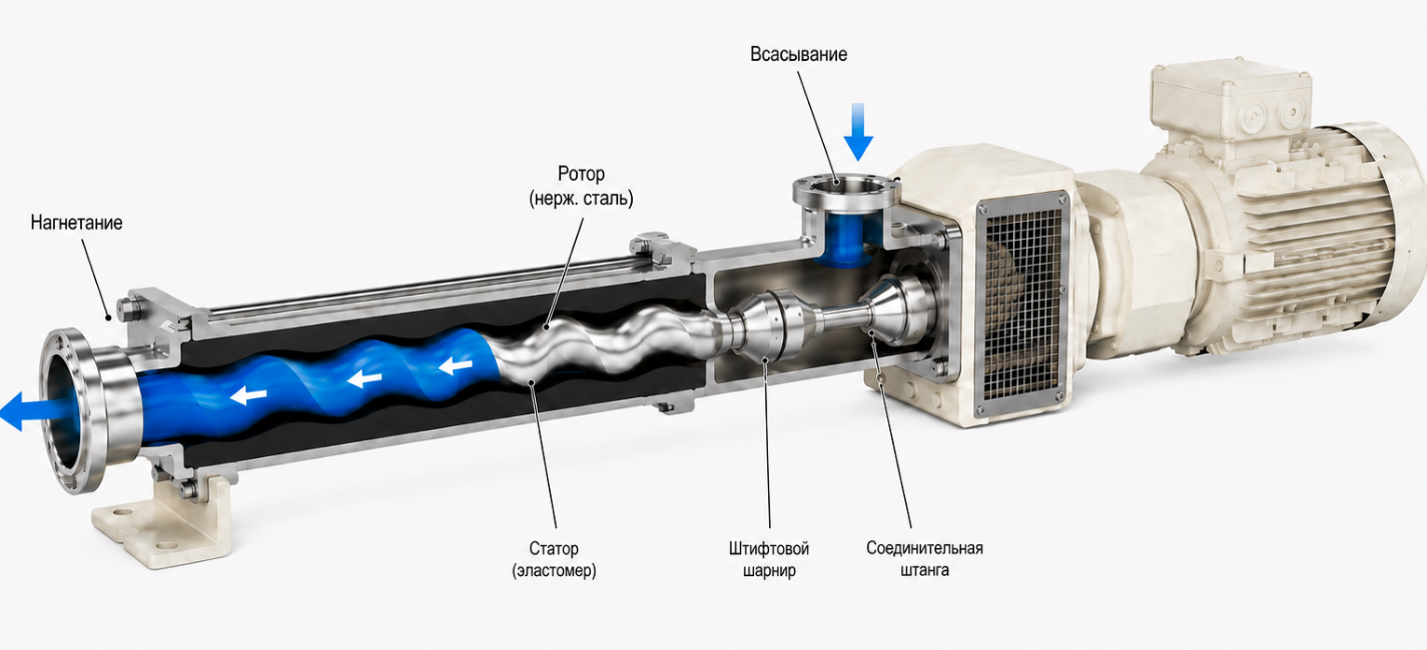

Принцип работы объемного винтового насоса

Рабочая пара состоит из металлического ротора с винтовой геометрией и эластомерного статора. При вращении ротора внутри статора образуются герметичные полости, которые последовательно перемещают жидкость от всасывающего патрубка к нагнетательному. За счет этого насос обеспечивает стабильную подачу продукта с минимальными пульсациями.

Преимущества пищевого одновинтового насоса ВНХ (5143):

объемный принцип работы;
равномерность потока и отсутствие выраженных пульсаций;
высокая всасывающая способность;
возможность CIP-мойки без полной разборки;
работа с вязкими и чувствительными к сдвигу продуктами;
возможность выбора фланцевого или резьбового подключения;
закрытые шарниры с пищевой смазкой.

Отличительные особенности:

пищевая конструкция проточной части;
изолированные шарниры для работы в том числе со средами с низкой смазывающей способностью;
подбор материалов статора под конкретный продукт;
компактная и удобная для обслуживания конструкция.

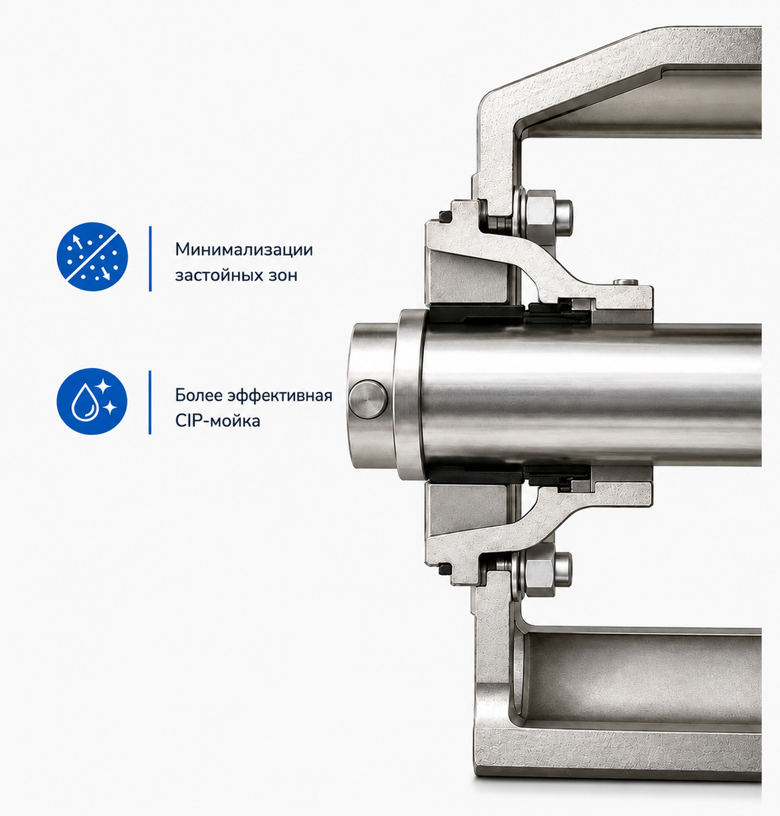

Коническая камера торцевого уплотнения

Коническая геометрия камеры обеспечивает повышенную циркуляцию продукта в зоне установки торцевого уплотнения и минимизирует застойные зоны. Это снижает вероятность накопления продукта в области торцевого уплотнения, облегчает CIP-мойку и способствует увеличению ресурса торцевого уплотнения.
