Модель 3501
Вертикальный консольный насос с нижним всасыванием для перекачивания абразивных шламов

Характеристики

Область применения

Модель 3501 (вихревое колесо)— для сред с крупными или волокнистыми твердыми включениями:

Модель 3501 — для особо абразивных шламов:

Углеобогатительные фабрики
Шахтный шлам
Железорудный шлам
Известковый шлам
Зольный шлам
Сток с угольных складов
Водоотливные зумпфы для промывки
Зола-унос
Заводы по производству фосфорной кислоты
Осветленная вода
Отработанные химические растворы
Формовочный песок
Сгущенные продукты
Глиноземные заводы
Цементные мельницы
Фосфатные рудники

Температура перекачиваемой среды (°C)

до 93 °C

Производительность (м³/ч)

до 1590 м³/ч.

Напор (м)

до 73 м

Модель 3501 - Вертикальный консольный насос с утопленным рабочим колесом

Подача — до 1590 м³/ч.
Напор — до 42,6 м.
Размер твердых включений — до 254 мм.

Модель 3501 - Вертикальный консольный насос с нижним всасыванием

Подача — до 1590 м³/ч.
Напор — до 73 м.
Размер твердых включений — до 57 мм.

Конструктивные особенности

Консольная конструкция — отсутствие погруженных подшипников.
Наружная регулировка рабочего колеса — поддержание КПД и эксплуатационных характеристик.
Максимальная взаимозаменяемость деталей.
Простота технического обслуживания.

Конструктивные особенности для перекачивания сред с крупными или волокнистыми твердыми включениями

Прямой или ременный привод

Прямой привод отличается простотой конструкции, удобством монтажа и низкими затратами на техническое обслуживание.

Клиноременный привод позволяет применять стандартные электродвигатели с доступной частотой вращения совместно с рабочими колесами полного диаметра для обеспечения требуемых эксплуатационных условий при более высоком КПД насоса. Кроме того, ременный привод обеспечивает гибкость при изменении требований к напору и подаче.

Усиленные подшипники

Шарикоподшипники с консистентной смазкой расположены выше опорной плиты и полностью защищены от загрязнения.

Консольный вал — отсутствие нижних подшипников

Вал конической конструкции безопасно работает ниже первой критической частоты вращения. Оптимальное решение для удаленных объектов: не требуются линии подачи масла или воды для смазывания погруженных подшипников.

Подшипниковая опора

Уплотнена для предотвращения загрязнения.

Высокопрочная колонная труба

Жестко обеспечивает соосность между подшипниковой опорой и корпусом насоса. Защищает вал насоса.

Сменная втулка вала

Втулка крюкового типа по всей длине защищает вал.

Диск ступицы

Снижает обратный выброс перекачиваемой среды вокруг втулки вала без непосредственного уплотняющего контакта.

Полностью утопленное рабочее колесо

Обеспечивает прохождение твердых включений размером, соответствующим размеру всасывающего патрубка насоса. Установлено на валу на шпонке.

Прочный цельнолитой корпус

Круглая форма корпуса усиливает вихревое перекачивающее действие; размеры корпуса обеспечивают прохождение крупных твердых включений без засорения.

Особенности усиленной конструкции для перекачивания абразивных шламов

Прямой или ременный привод

Наружная регулировка рабочего колеса
Позволяет поддерживать КПД и эксплуатационные характеристики насоса в течение всего срока службы рабочего колеса.

Усиленные подшипники

Шарикоподшипники с консистентной смазкой расположены над опорной плитой и полностью защищены от загрязнения.

Для насосов с рамами большего типоразмера предусмотрены роликовые подшипники.

Консольный вал — отсутствие нижних подшипников

Коническая конструкция вала обеспечивает безопасную работу ниже первой критической частоты вращения. Оптимальное решение для удаленных объектов: не требуются линии подачи масла или воды для смазывания погруженных подшипников.

Сменная втулка вала

Втулка крюкового типа по всей длине защищает вал от следов абразивного шлама.

Дроссельная втулка

Снижает утечки и способствует удержанию давления в корпусе насоса.

Полуоткрытое рабочее колесо

Конструкция обеспечивает оптимальное сочетание способности пропускать твердые включения, износостойкости и КПД насоса.

Корпус с двойной спиральной камерой

Практически исключает радиальную нагрузку на вал, увеличивая срок службы подшипников.
Увеличенная толщина стенок обеспечивает более длительный срок службы в тяжелых условиях перекачивания абразивных сред.

Футеровка крышки всасывания

Сменная футеровка защищает корпус насоса от абразивного износа.

Разрез модели 3501 (вихревое колесо)

№ позиции	Наименование детали	Материал
№ позиции	Наименование детали	Стандартный	Дополнительный
100	Корпус	Чугун HC600	316
101	Рабочее колесо	Чугун HC600	316
109	Крышка подшипникового узла	Чугун	-
112	Упорный подшипник	Сталь	-
122	Вал	Сталь 1141	316
123	Отражатель	Резина	-
126	Втулка вала	416	316
134	Корпус упорного подшипника	Чугун	-
168	Радиальный подшипник	Сталь	-
184	Крышка сальниковой камеры	Чугун HC600	316
192	Колонная труба	Сталь	316
195	Напорный трубопровод	Сталь	316
228А	Корпус подшипника	Чугун	-
304	Гайка рабочего колеса	316	316
315	Напорное колено	Чугун	316
333	Лабиринтное уплотнение	Teflon® с углеродным наполнителем	-
* По вопросам применения других материалов необходимо обращаться к изготовителю.

Разрез модели 3501

№ позиции	Наименование детали	Материал
№ позиции	Наименование детали	Стандартный	Дополнительный
100	Корпус	Чугун HC600	316
100В	Футеровка всасывания	Чугун HC600	316
101	Рабочее колесо	Чугун HC600	316
109	Крышка подшипникового узла	Чугун	-
112	Упорный подшипник	Сталь	-
122	Вал	Сталь 1141	316
123	Отражатель	Резина	-
126	Втулка вала	416	316
134	Корпус упорного подшипника	Чугун	-
168	Радиальный подшипник	Сталь	-
182	Крышка всасывания	Чугун	316
192	Колонная труба	Сталь	316
195	Напорный трубопровод	Сталь	316
228А	Подшипниковая опора	Чугун	-
315	Напорное колено	Чугун	316
333	Лабиринтное уплотнение	Teflon® с углеродным наполнителем	-
473	Дроссельная втулка	Чугун HC600	316

* По вопросам применения других материалов необходимо обращаться к изготовителю.

Опционально всасывающая труба с сетчатым фильтром

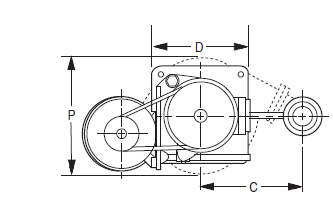

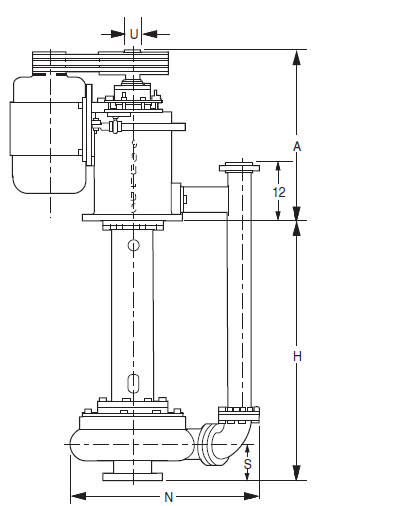

Габаритные размеры модели 3501

Размеры насоса

Все размеры указаны в миллиметрах. Не использовать для проектирования.

Типоразмер насоса	С	Н	N	P	S
2×2–8	381	Стандартная глубина — 1219 мм. Доступная глубина — от 1067 до 3353 мм с шагом 152 мм.	660	330	76
3×3–10	465		787	432	114
4×4–12	485		838	508	140
6×6–12	561		1041	610	191
6×6–18	658		1143	734	191
8×8–22	810		1473	889	229
10×10–26	960		1727	1069	267

Размеры подшипниковой опоры

Размер

C-1

C-2

C-3/C-5A

C-4/C-6A

C-5

C-6

584

988

1153

1290

1356

432

559

660

737

762

60,4

73,1

85,8

Конструктивные параметры

Параметр

2×2–8

3×3–10

4×4–12

6×6–12

6×6–18

8×8–22

10×10–26

Минимальная толщина стенки корпуса, мм

9,7

14,2

12,7

15,7

22,4

Максимальный размер твердых включений, мм

101

152

203

254

Максимальное рабочее давление, кПа

689,5

483

Максимальная температура перекачиваемой среды, °C

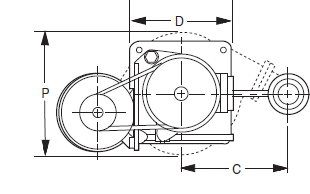

Габаритные размеры модели 3501

Все размеры указаны в миллиметрах.

Типоразмер насоса	C	H	N	P	S
1½×2–11	337	Стандартная глубина — 1219 мм. Доступная глубина — от 1067 до 3353 мм с шагом 152 мм	610	406	89
1½×2–14	372		686	483	89
2×3–11	406		737	432	102
2×3–14	444		787	483	102
3×4–11	452		787	483	122
3×4–14	483		889	584	122
4×6–14	493		889	584	135
6×6–14	574		1041	660	142
8×10–18	730		1346	940	244
10×12–22	899		1651	1041	244

Не использовать для финального проектирования.

Размеры подшипниковой опоры

Все размеры указаны в миллиметрах. Не использовать для проектирования.

Рама

C-2

988

559

60,4

C-3

1156

660

73,1

C-4

1290

737

73,1

C-5

1290

737

85,8

C-6

1356

762

85,8

Конструктивные параметры

Параметр

1½×2–11

1½×2–14

2×3–11

2×3–14

3×4–11

3×4–14

4×6–14

6×6–14

8×10–18

10×12–22

Минимальная толщина стенки корпуса, мм

9,5

14,2

15,8

19,0

Максимальный размер твердых включений, мм

Максимальное рабочее давление

Чугун — 759 кПа.
HC600 и нержавеющая сталь 316 — 875 кПа.

Максимальная температура перекачиваемой среды

93 °C

Гидравлические характеристики модели 3501 (вихревое колесо)

Гидравлические характеристики модели 3501
