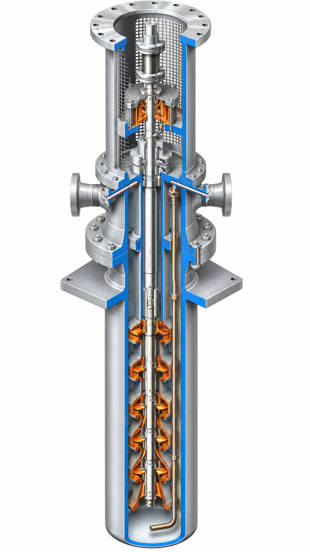

Вертикальный секционный нефтяной насос НВТС (API 610 VS6)

Для оформления заказа на насосное оборудование, пожалуйста, оставьте заявку по ссылке ниже или свяжитесь с нами удобным вам способом
Оставить заявку Подбор насоса Наши контакты

Насосы типа НВТС и агрегаты электронасосные на их основе предназначены для перекачивания:

  • нефти и нефтепродуктов;
  • продуктов нефтехимии;
  • воды;
  • кислот и щелочей;
  • спиртов и спиртосодержащих жидкостей;
  • других жидкостей с температурой от -60°С до +100°С, плотностью от 400 до 2000 кг/м³, вязкостью от 0,5 до 2000 сСт, pH от 1 до 13 и допустимым содержанием механических примесей до 0,5% размером не более 0,1 мм.

Характеристики

Температура перекачиваемой среды (°C)
80-180
Производительность (м³/ч)
2.5-700
Напор (м)
1000
Давление (бар)
100


Взрывозащищённое исполнение насосов позволяет их эксплуатацию во взрывоопасных зонах классов 1 и 2 согласно ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) для категорий газов IIA и IIB, температурного класса T1-T4.

Конструктивные особенности

  • Тип исполнения по API 610: VS6 (вертикальный секционный насос с двумя кожухами).
  • Допускается исполнение с обточкой рабочего колеса для изменения напорных характеристик.
  • Температурное исполнение УХЛ1 (от -60 °С до +40 °С). Возможно изготовление в исполнениях УХЛ2, У1, У2, ОМ1, ОМ2.
  • Материалы основных деталей указаны в Приложении Г ТУ и подбираются в зависимости от перекачиваемой среды.

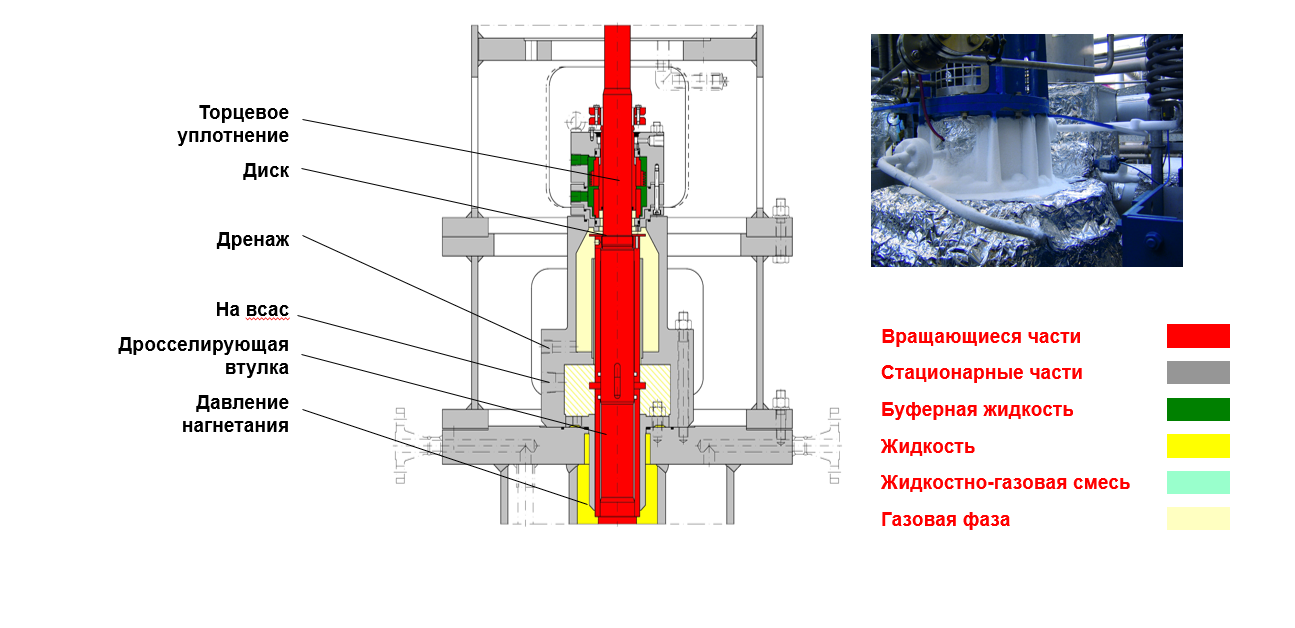

  • Возможность оснащения одинарным (T1) или двойным (T2) торцовым уплотнением.
  • Возможность байпасирования или дросселирования для регулирования режима работы.
  • Высота установки над уровнем моря – до 1000 м.
  • Уровень звуковой мощности без мероприятий по снижению шума: до 112 дБА в зависимости от исполнения.
  • Вибрация: среднеквадратичное значение виброскорости не более 4,5 мм/с (или 2,8 мм/с для малых типоразмеров).

Основные технические характеристики

Исполнение

Подача (м³/ч)

Напор (м)

Частота вращения (об/мин)

NPSHr (м), не более

КПД (%)

НВТС 80-50-250г/1

13

59

2950

1,7

32

НВТС 80-50-250г/7

13

413

2950

1,7

32

НВТС 200-150-250гд/1

200

91,4

2985

3

70

НВТС 200-150-250гд/4

200

365,6

2985

3

70

НВТС 80-40-180/2

17,4

73

2950

1,75

43,5

НВТС 80-40-280г/5

26

235

2950

1,6

44

НВТС 150-100-260/8

208

640

2950

4,7

78

НВТС 400-200-480/1

700

70

1475

5,2

82

(Таблица приведена частично. Другие варианты исполнений – запросите в НК Крон).

Показатели надежности

  • Наработка до отказа: не менее 10 000 часов
  • Ресурс до капитального ремонта: 40 000 часов
  • Срок службы: не менее 20 лет
  • Среднее время восстановления: не более 40 часов

Конструктивное обозначение

Пример записи:
Насос НВТС-Е 200-150-250гд/4 Н Т2 УХЛ1 (Q = 220 м³/ч; H = 177 м) МГДР005.00.00.000 ТУ

Расшифровка обозначения (пример):

  • НВТС – тип насоса
  • Е – взрывозащищенное исполнение
  • 200 – диаметр входного патрубка, мм
  • 150 – диаметр выходного патрубка, мм
  • 250 – номинальный диаметр колеса, мм
  • гд – конструктивное исполнение проточной части (двухсторонний вход)
  • 4 – количество ступеней
  • Н – исполнение по материалу
  • Т2 – тип уплотнения (двойное)
  • УХЛ1 – климатическое исполнение
  • Q, H – параметры подачи и напора
  • ТУ – обозначение технических условий

Соответствие стандартам

  • API 610 (ISO 13709:2009)
  • ГОСТ 31840
  • ТР ТС 010/2011
  • ТР ТС 012/2011 (для взрывозащищённых исполнений)

Типичная структура УПОРНОГО ПОДШИПНИКА

 Подшипниковый узел

  1. Выход из подшипникового узла
  2. Индикатор уровня масла
  3. Масленка постоянного уровня
  4. Масляный термометр (опционально)
  5. Сменное сальниковое уплотнение (технология INPRO)
  6. Отверстие измерения вибрации (зарезервирован)

Варианты применения насосов НВТС

Вертикальные секционные насосы типа НВТС применяются для перекачивания широкого спектра жидкостей в различных отраслях промышленности, где требуется высокая надежность, энергоэффективность и возможность работы при значительном напоре. Возможные области применения включают:

  • Нефтедобыча и транспортировка
    • перекачка сырой нефти с высоким или низким содержанием механических примесей;
    • перекачка пластовых вод в системах поддержания пластового давления;
    • подпорные насосы для магистральных нефтепроводов.
  • Нефтепереработка и нефтехимия
    • перекачка светлых и темных нефтепродуктов;
    • транспортировка углеводородных смесей в установках первичной и вторичной переработки;
    • насосы для циркуляции технологических жидкостей, включая агрессивные среды с кислотами и щелочами.
  • Химическая промышленность
    • перекачка кислотных и щелочных растворов;
    • перекачка химических реакционных смесей при повышенных температурах;
    • насосы для спиртов и спиртосодержащих жидкостей.
  • Энергетика
    • насосы подпитки котельных систем;
    • системы охлаждения и рециркуляции воды;
    • насосы для перекачки конденсата.
  • Водоснабжение и промышленные сети
    • подача воды в промышленных системах охлаждения;
    • системы противопожарного водоснабжения;
    • водоотливные и дренажные установки в промышленности.
  • Газопереработка и нефтегазохимия
    • перекачка жидких углеводородов при различных давлениях и температурах;
    • работа в условиях потенциально взрывоопасных сред (при наличии взрывозащищённого исполнения).
  • Общепромышленное применение
    • перекачка технологических жидкостей различной вязкости и плотности;
    • насосы для работы в климатических условиях от –60 °С до +100 °С.

Особенности применения:

  • Возможность эксплуатации в зонах с высокой опасностью взрыва газо-воздушных смесей категорий IIA и IIB, температурного класса T1–T4;
  • Работа с жидкостями с содержанием твердых частиц (до 0,5 %, размер до 0,1 мм);
  • Регулирование производительности дросселированием, байпасированием или частотным регулированием.
