Лабиринтное уплотнение подшипника Bearing Gard

18.05.2017

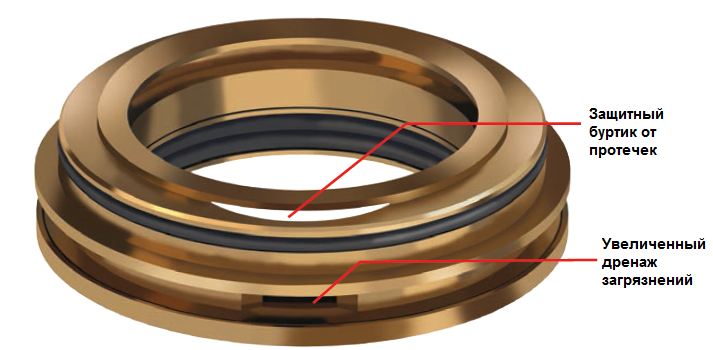

Лабиринтное уплотнение подшипника Bearing Gard разработано для превосходной защиты корпуса подшипника.
Техника защиты подшипников Bearing Gard надежно изолирует внутреннюю полость подшипникового узла от загрязнения, обеспечивает продолжительную работу подшипников в чистоте.

Лабиринтные уплотнения Bearing Gard улучшают эксплуатационные характеристики оборудования, создавая надежный барьер против попадания загрязнения извне.

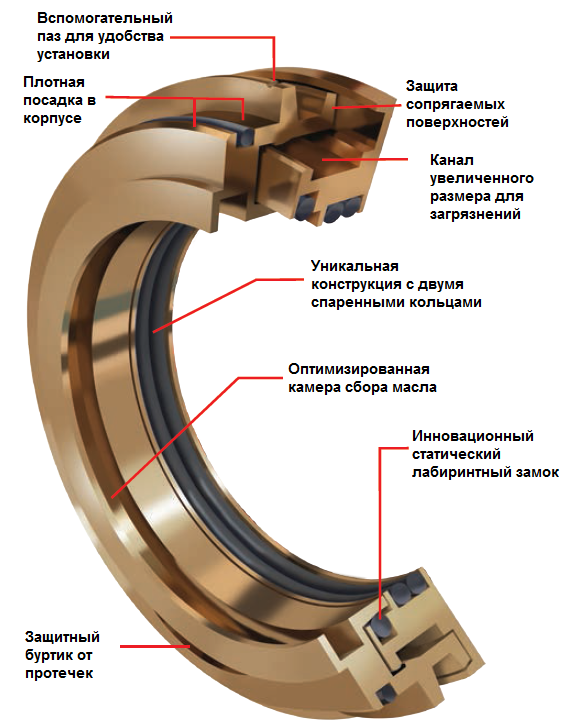

  • Статическая защита обеспечивается с помощью внутреннего уплотнительного кольца между ротором и статором.
  • Динамическая защита обеспечивается за счет лабиринта сложной конфигурации, который эффективно справляется условиями агрессивной окружающей среды.
  • Стандартная конструкция допускает полное осевое смещение (биение) вала 0,63 мм
  • Статическое уплотнение быстро переходит в бесконтактный режим при бесперебойной работе и не изнашивает вал или корпус подшипника.
  • Устройство эффективно удерживает масло в подшипниковом узле и не дает ему выходить наружу.




Мы постоянно работаем над расширением ассортимента нашей продукции и техническими решениями для заказчиков. Пожалуйста, обращайтесь к нашему региональному представителю по всем вопросам, начиная от подбора оборудования до исполнения заказа.



Общие рекомендации для заказа лабиринтных уплотнений:

  • Диаметр вала: 23 - 203 мм
  • Отверстие в корпусе подшипникового узла на 20 - 50 мм больше диметра вала, для валов до 150 мм
  • Отверстие в корпусе подшипникового узла на 25 - 50 мм больше диметра вала, для валов свыше 150 мм

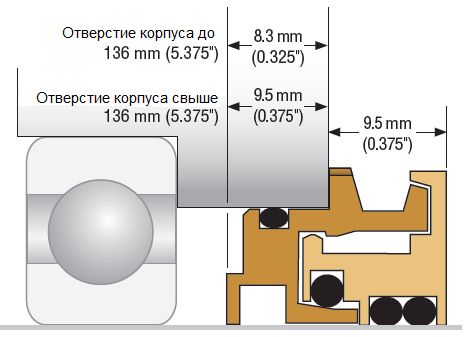

  • Заглубление / выступ: (см. поперечное сечение)
  • Полное осевое смещение (биение): 0,63 мм
  • Полное радиальное смещение (биение): 0,13 мм
  • Линейная скорость: до 30 м/с
  • Материальное исполнение ротора и статора: бронза
  • Уплотнительные кольца: Фторкаучук
  • Смазка подшипника: разбрызгивание масла, консистентная смазка, масляный туман,
  • сухая (твердая) смазка, смазка без давления



Уплотнения Bearing Gard подходят к широкому диапазону вращающегося оборудования.

Типичные области применения включают насосы, двигатели, редуктора и мультипликаторы, а также замена манжетных уплотнений. Flowserve поставляет определенные типоразмеры Bearing Gard для конкретного оборудования или имеет возможность быстро разработать решение под требования заказчика.

Bearing Gard соответствует или превосходит следующие промышленные стандарты и сертификаты:
• API 610         • IEEE-841
• IP-66             • ATEX

В дополнение, уплотнения Bearing Gard проходят внутренние всесторонние испытания методом гидродинамического моделирования.


Лабиринтное уплотнение подшипника Bearing Gard

с электрическим заземлением


Лабиринтные уплотнения Bearing Gard с  заземляющим кольцом AEGIS ® обеспечивают превосходную надежность и увеличенный срок службы электродвигателей с использованием частотно-регулируемых приводов.

Полная защита электродвигателя.

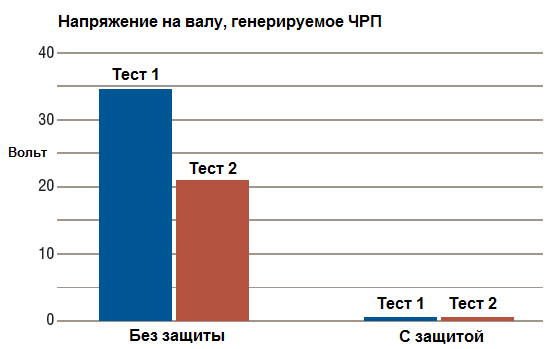

Растущая популярность электродвигателей с частотным регулированием выявила, что электрическая эрозия подшипников является основной причиной преждевременного выхода из строя двигателя. Bearing Gard с электрическим заземлением специально разработан для предотвращения отказа двигателя вследствие электрической эрозии и проникновения загрязнений.

  • Техника Bearing Gard обеспечивает эффективную статическую и динамическую защиту от проникновения загрязнений

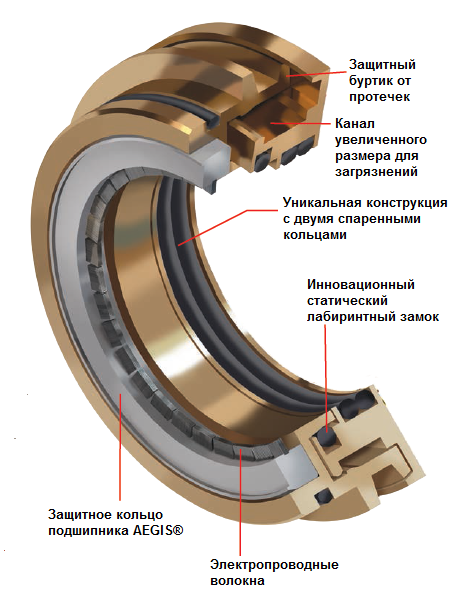

  • Защитное кольцо подшипника AEGIS® использует запатентованные электропроводные волокна, чтобы обеспечить надежную передачу электричества

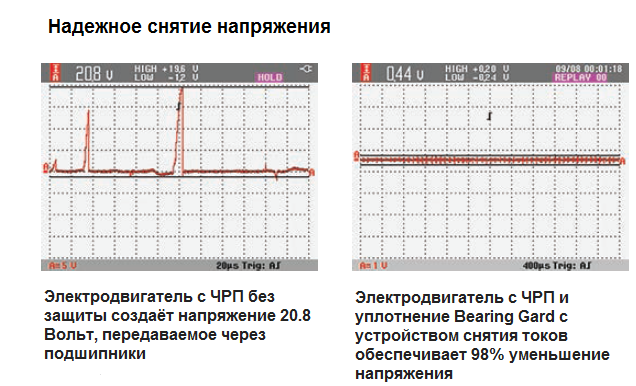

  • Предотвращает повреждения вследствие электроразряда, включая эрозию в подшипниках
  • Защищает от перебоев в подаче смазки в результате искрения и загрязнения
  • Стандартная конструкция допускает полное осевое смещение (биение) вала до 0,63 мм



Компания Flowserve предлагает лабиринтные уплотнения подшипников Bearing Gard с электрическим заземлением различных типоразмеров.

Общие рекомендации для заказа лабиринтных уплотнений с электрическим заземлением

  • Диаметр вала: 23 - 152 мм
  • Отверстие в корпусе подшипникового узла: 20 - 50 мм по диаметру вала
  • Толщина: стандартная и уменьшенная (см. поперечное сечение)
  • Полное осевое смещение (биение): 0,63 мм
  • Полное радиальное смещение (биение): 0,13 мм
  • Температура вала до 190° C
  • Частота вращения до 5000 об/мин
  • Материальное исполнение ротора и статора: бронза
  • Уплотнительные кольца: Фторкаучук
  • Смазка подшипника: консистентная или сухая (твердая) смазка


За 2016г. было продано более 8000 уплотнений Bearing Gard, прирост продаж составил 123% по сравнению с 2015г.
