Окси-N Эжекторная система аэрации

Аэрация и перемешивание

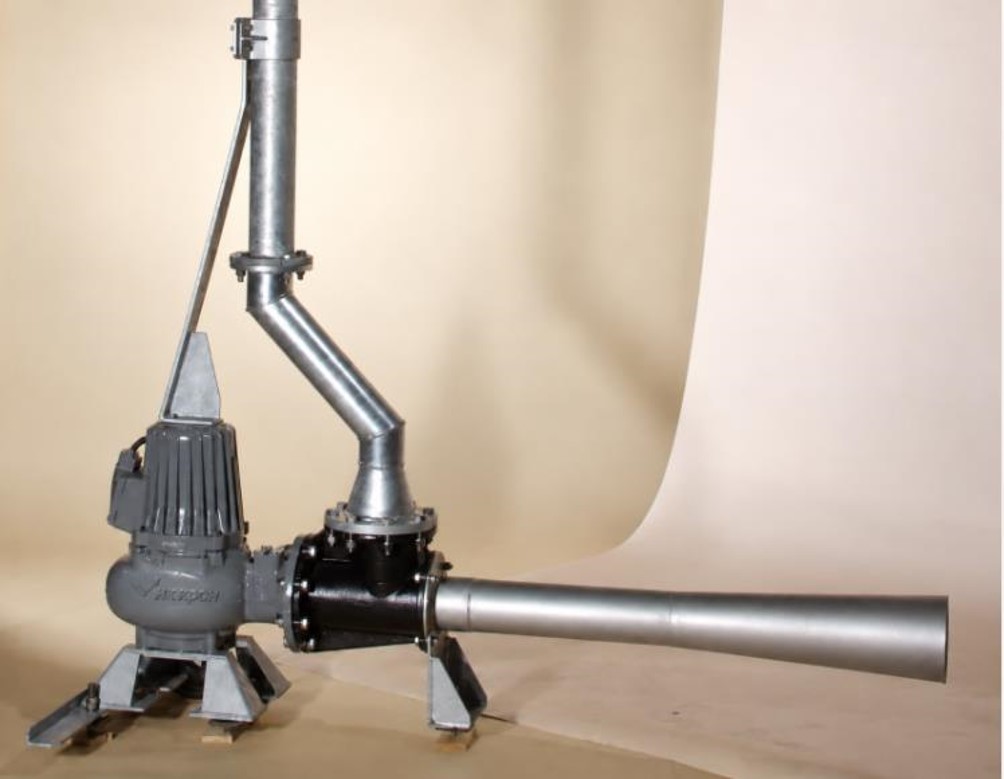

Насос с N-колесом и эжектор обеспечивают подачу жидкости, захват воздуха и распределение водовоздушной смеси.

• 1–4 эжектора на агрегат

• до 6 м глубина самовсасывания

• 7 вариантов насосов

Для очистных сооружений и рыбоводных хозяйств

Без воздуходувок

Атмосферный воздух поступает через воздухозаборную трубу.

Без донной сети воздуха

Воздух смешивается с жидкостью непосредственно в эжекторе.

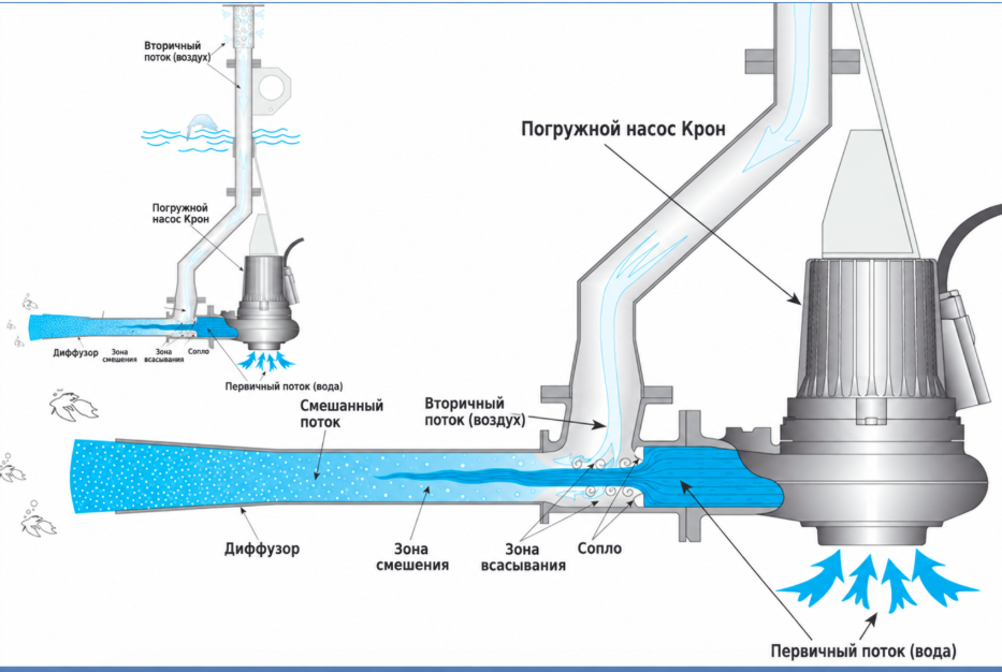

Принцип работы

Насос создаёт поток жидкости, эжектор вовлекает воздух

1. Подача жидкости

Насос с N-колесом подаёт жидкость в сопло эжектора. Конструкция колеса снижает риск засорения проточной части.

2  Захват воздуха

Разрежение в зоне всасывания вовлекает воздух через трубу с поверхности. В зоне смешения образуется водовоздушная смесь.

3  Циркуляция

Смесь выходит через диффузор. Струя распределяет воздух и вовлекает окружающую жидкость в движение.

Аэрация и перемешивание происходят одновременно. Режим работы подбирают под глубину и свойства среды.

Компоновка и размещение

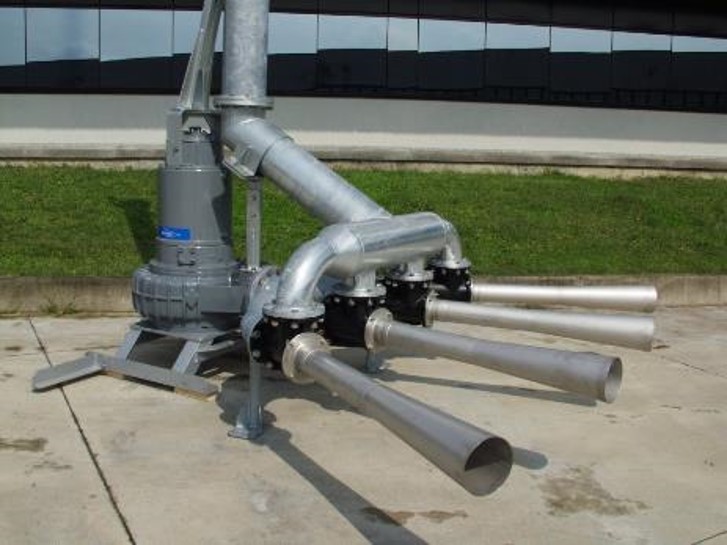

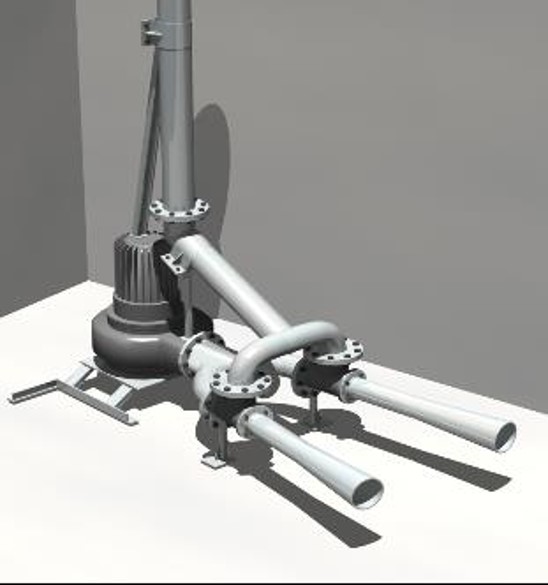

От одного до четырёх эжекторов

Количество и направление эжекторов выбирают с учётом размеров резервуара, расположения оборудования и требуемой циркуляции.

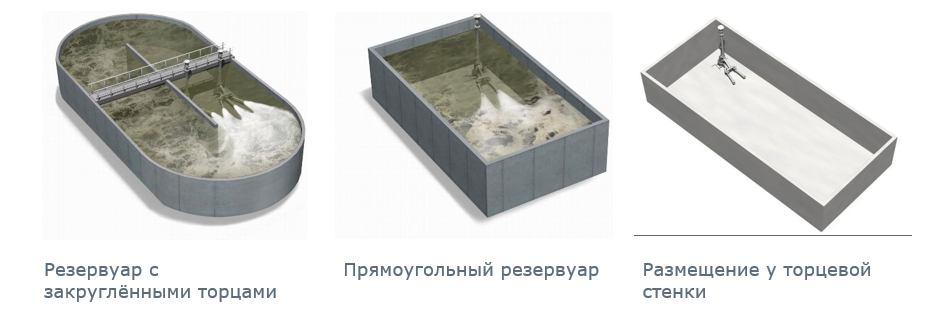

Пример размещения

Возможен монтаж без опорожнения резервуара

Три типа эжекторов

Материалы и исполнение

• Корпус - Чугун с эпоксидным покрытием

• Крепёж - Нержавеющая сталь AISI 316

• Сопло - Материал выбирают с учётом рабочей среды

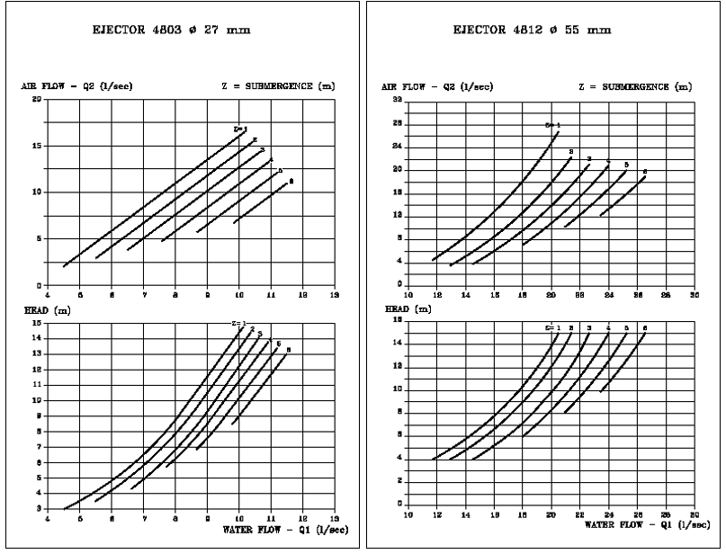

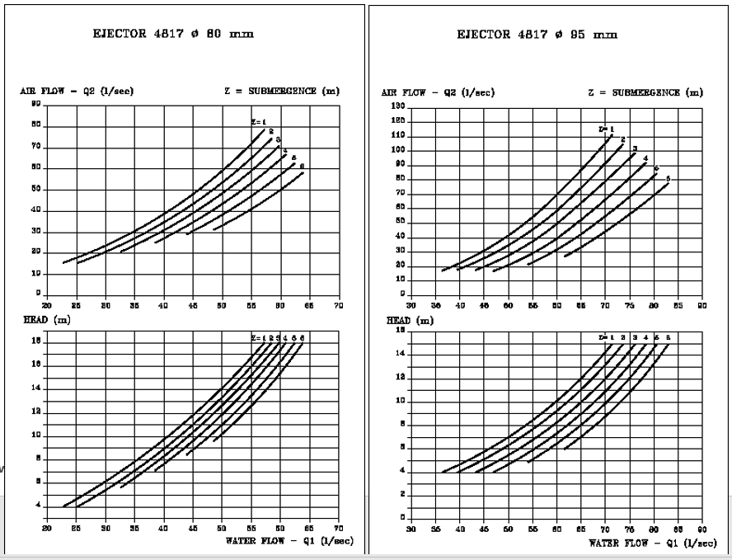

Характеристики эжекторов

Q₁ — расход воды, л/с    Q₂ — расход воздуха, л/с   H — напор, м    Z — глубина погружения, м

Подбор системы Окси-N

Исходные данные для технического предложения

Что требуется	Какие данные указать
Резервуар	Форма, длина, ширина и рабочая глубина
Рабочая среда	Состав, температура, содержание твёрдых включений
Задача аэрации	Требуемая подача кислорода и режим работы
Перемешивание	Зоны, в которых требуется циркуляция
Электропитание	Напряжение, частота и доступная мощность
Монтаж	Места установки, доступ для подъёма и обслуживания

Что определяют при подборе

• Насос и количество агрегатов

• Эжектор и диаметр сопла

• Материал сопла

• Компоновку в резервуаре

Расход воздуха и потребление мощности зависят от выбранного исполнения и рабочей глубины. Параметры согласуют для конкретного объекта.

Окси-N: аэрация воды и сточных вод при строительстве и модернизации очистных сооружений

Систему Окси-N рассматривают для объектов, где необходимо организовать аэрацию жидкости и её перемешивание: очистных сооружений, производственных резервуаров и рыбоводных хозяйств. Задача заказчика в таких проектах — подобрать оборудование, которое впишется в существующую технологию, обеспечит требуемый режим работы и будет доступно для обслуживания.

Потребность в новом оборудовании для аэрации возникает не только при строительстве объекта. Поводом может стать изменение объёма поступающих стоков, увеличение производственной нагрузки, реконструкция отдельного резервуара или замена изношенных установок. В каждом случае важно определить, какую задачу должно решить изменение системы: увеличить подачу кислорода, улучшить циркуляцию жидкости или приспособить оборудование к новым условиям эксплуатации.

Применение на очистных сооружениях

При выборе аэрационного оборудования для очистных сооружений исходят из требований технологического процесса. Для объектов биологической очистки существенна потребность процесса в кислороде, а для организации перемешивания — движение жидкости в рабочем объёме. Эти задачи связаны, но оценивать их следует отдельно: наличие заметного потока ещё не подтверждает достаточную производительность по кислороду.

Окси-N может рассматриваться как элемент системы очистки хозяйственно-бытовых или производственных сточных вод. Возможность применения определяют по составу среды и условиям процесса. Для промышленных стоков особенно важно учитывать конкретные свойства жидкости: оборудование для одной производственной площадки нельзя автоматически переносить на другую только на основании одинакового объёма резервуаров.

Сама система аэрации не заменяет технологическую схему очистки. Её назначение — выполнять определённую задачу внутри этой схемы. Поэтому при проектировании необходимо согласовать работу аэрационного оборудования с остальными стадиями обработки воды и принятым режимом эксплуатации сооружения.

Модернизация действующих объектов

На существующей площадке выбор оборудования часто ограничивают строительные конструкции, расположение коммуникаций, доступ для подъёмной техники и допустимая продолжительность остановки. По этой причине модернизация системы аэрации начинается с оценки объекта, а не с выбора агрегата по каталогу.

Окси-N можно рассматривать при проработке вариантов реконструкции резервуаров и замены существующего аэрационного оборудования. При этом оценивают не только техническую возможность установки, но и последующую эксплуатацию: как персонал будет осматривать оборудование, извлекать его для обслуживания и возвращать в работу. Решение должно учитывать весь цикл использования, а не только первоначальный монтаж.

Аэрация в рыбоводных хозяйствах

Для рыбоводного хозяйства задача аэрации связана с поддержанием требуемых условий в воде. При выборе оборудования учитывают особенности конкретного бассейна или водоёма и допустимый характер движения жидкости. Производительность по воздуху, перенос кислорода и интенсивность циркуляции — разные показатели, поэтому одного значения мощности для выбора системы недостаточно.

Применимость Окси-N к конкретному рыбоводному объекту необходимо оценивать в составе общего решения по водоснабжению и эксплуатации хозяйства.

Выбор оборудования под задачу предприятия

При сравнении систем аэрации целесообразно оценивать не только стоимость поставки. Значение имеют объём монтажных работ, потребление электроэнергии в требуемом режиме, доступность обслуживания и возможность включения оборудования в действующий процесс. Вывод об экономичности делают для сопоставимых условий работы, а не по номинальной мощности отдельных установок.

Для обсуждения применения Окси-N в НК Крон можно направить описание существующей ситуации и ожидаемого результата. Если проект находится на ранней стадии, полезно начать с формулировки задачи: что требуется изменить в работе резервуара, какие ограничения есть на площадке и какой режим должен быть обеспечен. Это позволит перейти от общего запроса на аэратор к обоснованному выбору системы для конкретного объекта.
