Принцип работы многоступенчатого насоса с гидравлически уравновешенным ротором

Центробежные насосы являются важными элементами во многих промышленных процессах и инфраструктурных системах. Они используются для перемещения жидкостей путём увеличения давления за счёт подвода энергии. Одним из ключевых типов является многоступенчатый насос, содержащий несколько рабочих колёс и направляющих аппаратов, установленных последовательно для создания высокого давления на выходе.

В данной статье рассматриваются конструктивные особенности многоступенчатых насосов с гидравлически уравновешенным ротором и их преимущества.

Что такое многоступенчатый насос с гидравлически уравновешенным ротором

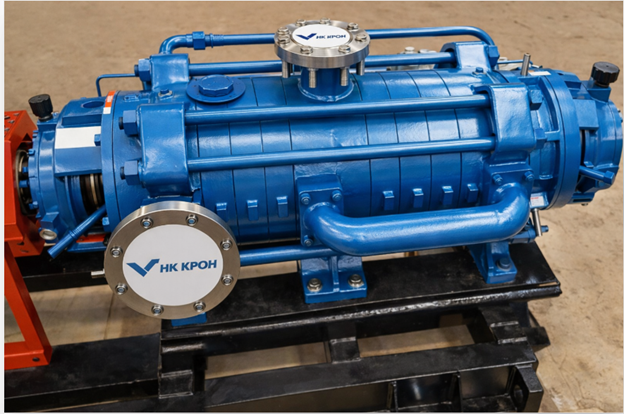

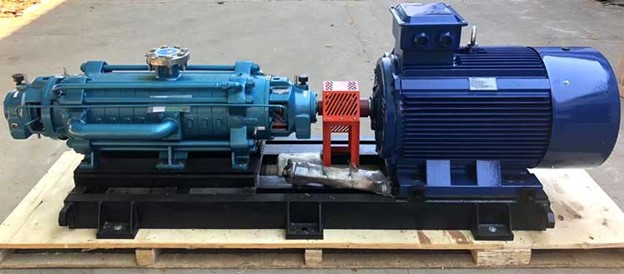

Многоступенчатый насос с гидравлически уравновешенным ротором (например тип BB4) представляет собой специализированный тип центробежного многоступенчатого насоса, не требующий применения дополнительных устройств уравновешивания.

Под данным термином понимается способность насоса обеспечивать внутреннее гидравлическое уравновешивание осевых усилий в процессе работы. Это достигается за счёт специальной конструкции, обеспечивающей выравнивание гидравлических сил, действующих на рабочие колёса и направляющие аппараты.

Каждая ступень насоса включает:

• рабочее колесо — вращающийся элемент, сообщающий жидкости энергию;
• направляющий аппарат — неподвижный элемент, преобразующий кинетическую энергию потока в давление.

Последовательное расположение ступеней обеспечивает постепенное увеличение давления.

Ключевое отличие от традиционных многоступенчатых насосов заключается в том, что конструкция с гидравлически уравновешенным ротором обеспечивает стабильные гидравлические характеристики в широком диапазоне режимов без применения:

• разгрузочных барабанов;
• разгрузочных поршней;
• внешних балансировочных линий.

Преимущества конструкции с гидравлически уравновешенным ротором

Основные преимущества:

Отсутствие внешних устройств уравновешивания
Уравновешивание осевых усилий осуществляется внутри насоса, что упрощает конструкцию и уменьшает габариты.

Снижение энергопотребления
Оптимизированная гидравлическая схема обеспечивает более высокий коэффициент полезного действия по сравнению с насосами с внешним уравновешиванием.

Снижение объёма технического обслуживания
Отсутствие дополнительных узлов уменьшает количество элементов, подверженных износу, и увеличивает межремонтные интервалы.

Снижение шума и вибрации
Уравновешивание осевых усилий обеспечивает более плавную работу и снижает нагрузку на подшипники.

Компактность и меньшая масса
Конструкция становится более компактной и облегчённой, что снижает затраты на установку.

Гибкость эксплуатации
Стабильные характеристики сохраняются в широком диапазоне подачи.

Эти преимущества делают такие насосы оптимальными для задач, требующих надёжной подачи жидкости при высоких давлениях.

Принцип работы

Каждая ступень многоступенчатого насоса состоит из рабочего колеса и направляющего аппарата.

Рабочее колесо сообщает жидкости энергию, увеличивая её скорость, а направляющий аппарат преобразует эту энергию в давление.

При работе на рабочие колёса действует осевое усилие. В традиционных насосах суммарная осевая нагрузка значительна и требует компенсации с помощью внешних устройств.

В насосах с гидравлически уравновешенным ротором применяются:

• балансировочные отверстия;
• перепускные каналы в направляющих аппаратах.

Эти элементы обеспечивают перераспределение давления таким образом, что:

• осевые усилия взаимно компенсируются;
• суммарная осевая нагрузка стабилизируется внутри насоса.

Именно это конструктивное решение позволяет отказаться от внешних разгрузочных устройств.

Области применения

Многоступенчатые насосы с гидравлически уравновешенным ротором применяются в следующих областях:

Системы обратного осмоса
Используются на опреснительных установках для создания высокого давления очищенной воды.

Системы закачки воды
Применяются для закачки воды в нефтяные пласты с целью повышения нефтеотдачи.

Питательные насосы котлов
Обеспечивают подачу питательной воды при высоких давлениях.

Химические и нефтехимические процессы
Используются для перекачивания агрессивных жидкостей при давлениях свыше 1000 psi.

Установки высоконапорной очистки
Применяются для формирования струй сверхвысокого давления.

Сочетание высокого напора, компактности и надёжности обеспечивает снижение эксплуатационных затрат и уменьшение занимаемой площади.

Эффективность и энергосбережение

Применение конструкции с гидравлически уравновешенным ротором оказывает влияние не только на надёжность, но и на экономические показатели эксплуатации.

Такие насосы:

• оптимизируют потребление энергии;
• обеспечивают значительное снижение затрат на электроэнергию;
• способствуют снижению воздействия на окружающую среду.

Сравнение с традиционными насосами

Сравнительный анализ показывает следующие преимущества:

• более высокий коэффициент полезного действия;
• меньшие требования к техническому обслуживанию;
• более стабильная работа;
• снижение затрат жизненного цикла.

Несмотря на более высокие первоначальные инвестиции, долгосрочные преимущества существенно их превышают.

Факторы выбора

При выборе насоса необходимо учитывать:

• требуемую подачу и напор;
• свойства перекачиваемой жидкости;
• материалы конструкции;
• условия эксплуатации;
• требования к обслуживанию.

Правильный выбор обеспечивает надёжность и долговечность оборудования.

Заключение

Применение конструкции с гидравлически уравновешенным ротором позволяет многоступенчатым насосам эффективно работать при высоких давлениях без использования внешних устройств уравновешивания.

Встроенные гидравлические каналы в направляющих аппаратах обеспечивают автоматическое уравновешивание осевых усилий, что приводит к:

• повышению надёжности;
• снижению энергопотребления;
• увеличению срока службы;
• снижению совокупных затрат жизненного цикла.

Данные преимущества способствуют широкому внедрению таких насосов в ответственных промышленных системах. Дальнейшее развитие технологии открывает перспективы для повышения эксплуатационных характеристик и расширения областей применения.
