Разница между насосами с мокрым ротором и магнитной муфтой

Купить герметичные насосы можно в нашем каталоге:

Насосы с магнитной муфтой и мокрым ротором

К сожалению на сегодня в России существует негативный опыт связанный с использованием не самых удачных конструктивных решений в магнитных муфтах, что в свою очередь несправедливо дискредитировало всю технологию. И несмотря на эти предубеждения, технология гибридной магнитной муфты давно и успешно используется наиболее продвинутыми компаниями специализирующимися на выпуске насосов с магнитными муфтами. Но почему? Чем так хороши магнитные муфты? Давайте узнаем, сравнив насосы с магнитной муфтой и с "мокрым" ротором.

Сравнение будет проводиться на конкретной рабочей точке конкретных насосов, это сравнение должно помочь лучше понять различия между насосами с гибридной магнитной муфтой и мокрым ротором.

Как правило типоряд гидравлик насосов с магнитной муфтой позволяет выбрать насос с большим гидравлическим КПД. Как пример возьмём CN MAG-M (API 685 версия которого есть в нашем каталоге):

Раб. точка:

• Q=50 mc/h

• H=84,6 m


Типоразмер насоса:

• CN Mag-M 65-250

• Двигатель 30kW

• Магнитная муфта типа G1-G1

• Gотребляемая мощность 20 kW

• КПД гидравлической части 54%

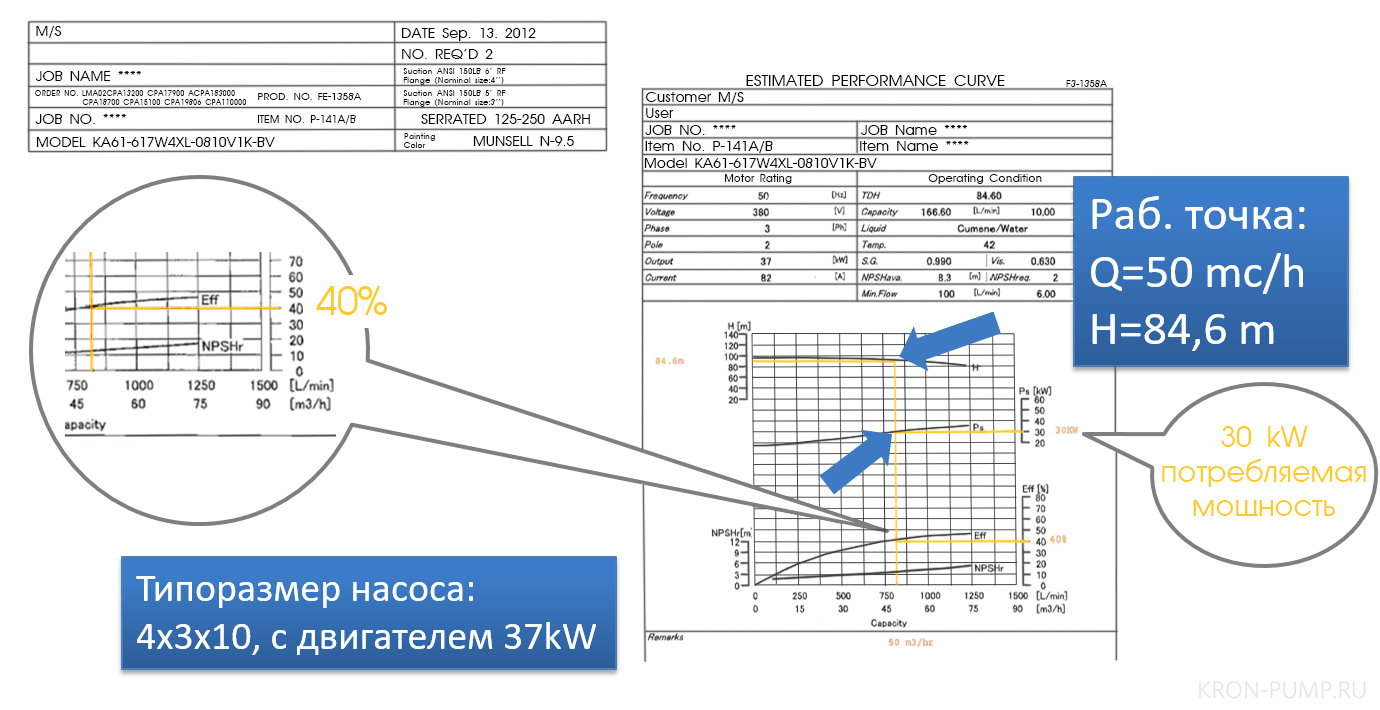

Теперь подберём насос с "мокрым ротором"

Раб. точка:

• Q=50 mc/h

• H=84,6 m


Типоразмер насоса:

• 4х3х10

• Двигатель 37kW

• Gотребляемая мощность 30 kW

• КПД гидравлической части 40%

Сравнение:

Для того чтобы сравнить реальную мощность насосов нужно знать КПД двигателей насосов. Согласно опубликованным сведениям КПД герметичного двигателя составляет от 68 до 73%. Для насоса с магнитной муфтой, для корректного сравнения необходимо добавить потери в магнитной муфте и взять известный КПД мотора. Получаем не менее 92%.

Тогда при работе в точке оптимального КПД:

• Мощность герметичного насоса — 30 / 0,73 = 41,1 kW

• Мощность насоса с магнитной муфтой (Учитывая потери на муфте в 1,56 kW) — 21,56 / 0,92 = 23,45 kW

То есть разница в потребляемой мощности :

41,1 - 23,45 = 17,65 kW

Что это означает в денежном эквиваленте?

В случае если насос работает 24 часа в день 7 дней в неделю при стоимости кВт 5,96 руб/кВт.ч:

17,65 x 24 x 365 x 5,96 = 921 500 руб. экономии в год

При этом использование эл. Двигателей с классом эффективности IE3 может уменьшить потребление % ещё сильнее.
