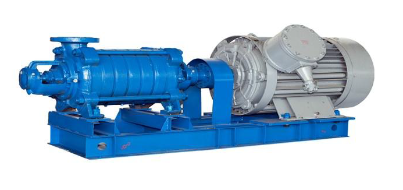

Секционные многоступенчатые насосы типа ЦНС

Секционные многоступенчатые насосы типа ЦНС 10.10.2024

Насосы секционные многоступенчатые ЦНС - насосы типа ПЭ. Насосы ЦНС используются как насосы повышения давления, питательные насосы котлов в теплоэнергетике, насосы для водоснабжения и водоотведения.

Насосы ЦНС и насосные агрегаты на их основе производятся и поставляются ООО НК КРОН и успешно работают на многих предприятиях, отраслях и регионах Российской Федерации.

Насос ЦНС состоит из набора секций (ступеней). Суммарно этот напор складывается из значения напора каждой ступени, которые соединены друг с другом последовательно.

Hh=mHс, где Hh- давление, развиваемое на выходе насоса, m-количество ступеней, Hс – давление, создаваемое одной ступенью.

Насосы ЦНС типа ПЭ (питательные насосы, насосы повышения давления) предназначены для перекачивания различных типов жидкостей.

Обозначения насосов при этом следующие:

  • холодная вода- ЦНС (до 45 0С)

  • горячая вода - ЦНСГ (до 105 0С)

  • ЦНСн (нефть)

  • химические активные жидкости - ЦНСК

  • трансформаторное масло - ЦНСМ

Секционные насосы типа ЦНСА собираются агрегатированием гидравлической насосной части с электродвигателем на единой раме, которые должны быть отцентрованны и отъюстированы между собой в соответствии нормам и техническим требованиям ГОСТ, ТУ производителя или ISO. Cущественное значение также имеет требование к уровню вибрации по ГОСТу.

Электрический двигатель и насосная часть соединяются между собой посредством различного типа муфт: втулочно – пальцевыми муфтами, пластинчатыми муфтами и другими типами соединительных муфт, которые позволяют компенсировать погрешности несоосности валов и непаралельности полумуфт при работе секционного насоса типа ЦНС.

В зависимости от категории опасности зоны в секционных насосах типа ЦНС используются электродвигатели общепромышленного или взрывозащищенного исполнения.

При работе с различными техническим жидкостями в секционных насосах типа ЦНСА  для создания герметичности и предотвращения утечек перекачиваемой среды между вращающимся ротором насоса и неподвижными корпусными частями насоса используются различные типы уплотнений:

  • сальниковые набивки

  • торцевые одинарные уплотнения

  • торцевые уплотнения картриджного типа с дополнительным щелевым уплотнением

  • двойные торцевые уплотнения

В зависимости от перекачиваемой среды насосы ЦНС типа ПЭ изготавливаются из различных конструкционных материалов:

  • нефтяные секционные насосы  ЦНСН и ЦНСНТ с торцевым уплотнением вала изготавливаются из серого чугуна СЧ 20- СЧ 30, из чугуна с шаровидным графитом СЧ50, из углеродистой стали

  • кислотные насосы ЦНСК применяются для перекачивания нейтральных и кислотных вод со значением РН = 3,5- 8,5 и изготавливаются из нержавеющей стали 12Х18Н9Т

  • центробежные многоступенчатые насосы для холодной воды ЦНС и многоступенчатые горизонтальные насосы для горячей воды ЦНСГ производятся из серого чугуна СЧ 15 – СЧ 30 или углеродистой стали.

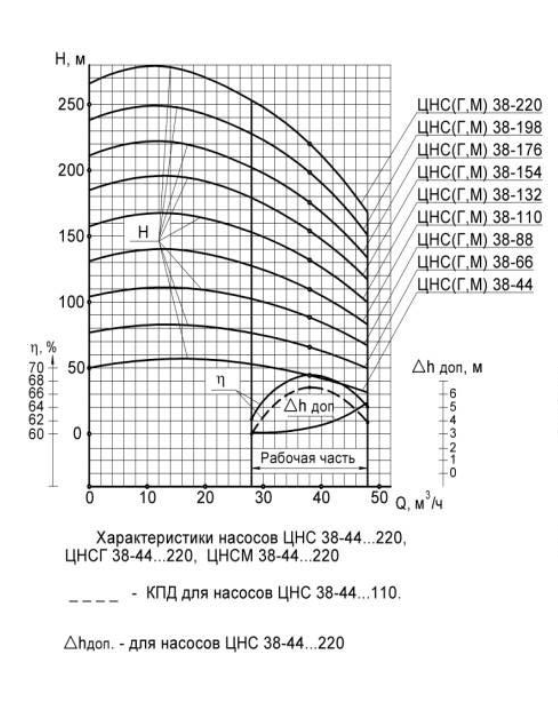

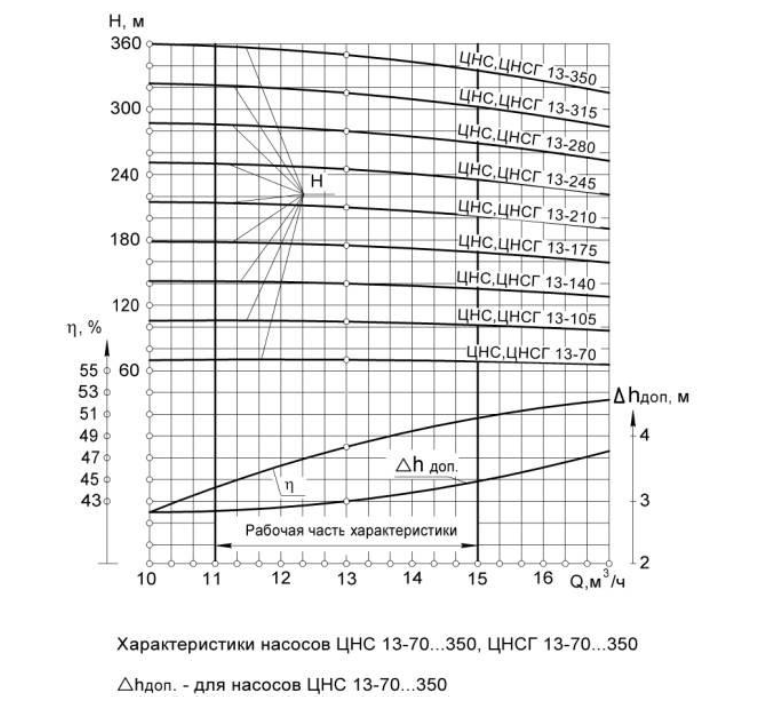

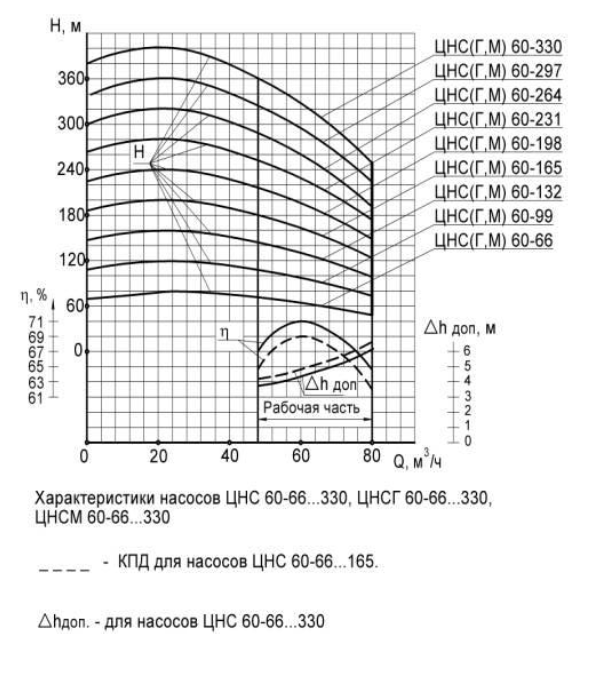

Характеристики насосов ЦНС

Характеристики секционных многоступенчатых насосов типа ЦНС, служащих как насосы повышения давления или питательные насосы, испытанных на воде с плотностью 997 кг/м3:

при барометрическом давлении 1013 гПа ( 760 мм. рт. ст.) при частоте вращения 2950 об/мин.






Помимо насосов ЦНС компания Крон так же поставляет питательные насосы с проточной частью Flowserve. Напор таких насосов доходит до 1600 м

Секционные многоступенчатые насосы типа ЦНС — это широко используемые насосные агрегаты в промышленности, применяемые для повышения давления, подачи воды, а также в теплоэнергетике, водоснабжении и водоотведении. Эти насосы состоят из нескольких секций (ступеней), соединенных последовательно, что позволяет достигать высокого давления на выходе. Основное их использование — это насосы повышения давления и питательные насосы котлов.

Насосы ЦНС применяются для перекачивания различных типов жидкостей, включая холодную и горячую воду, нефть, химически активные среды и трансформаторное масло. Существуют различные модификации насосов ЦНС, такие как ЦНСГ для горячей воды или ЦНСН для нефти, что делает их универсальным инструментом для промышленного использования. Проточные части этих насосов обычно изготавливаются из чугуна, что придает конструкции прочность, но увеличивает массу.

ЦНС-насосы требуют тщательной настройки и балансировки при монтаже, поскольку они оснащены подшипниками качения, которые со временем могут изнашиваться, вызывая необходимость регулярного обслуживания и замены. Несмотря на их традиционно широкое использование, существует несколько существенных недостатков, которые делают насосы ЦНС менее привлекательными по сравнению с более современными решениями, такими как насосы серии Крон КВ.

Серия КВ – это вертикальные насосные агрегаты, которые перекачивают различные среды в широком диапазоне температур, подачи и давлений: от водопроводной воды до промышленных жидкостей. Серия КВ включает 13 типоразмеров различной производительности. Насосы оснащены двигателями IE2 или IE3.

Насос КВ

Область применения:

  • Водоснабжение
  • Перекачивание промышленных сред
  • Транспортировка кислот, щелочей, спиртов
  • Очистка жидкостей
  • Орошение
  • Пожаротушение
Области применения

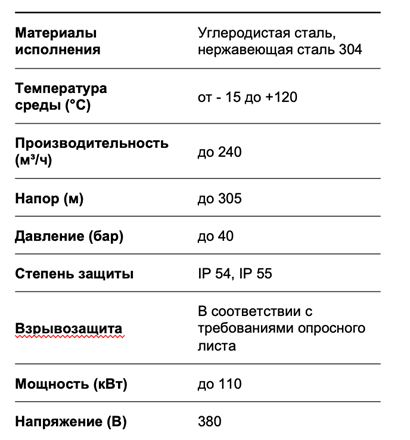

Рабочие характеристики:

Рабочие характеристики насоса КВ

Аналитика по замене насосов ЦНС насосами Крон КВ:

  1. Эффективность и удельная энергоемкость: Насосы Крон КВ обладают лучшей удельной энергоемкостью по сравнению с насосами ЦНС. Проточные части насосов КВ всегда изготовлены из нержавеющей стали, что снижает вес оборудования и, следовательно, потребление энергии. В отличие от чугунных секционных ЦНС, более легкие насосы КВ работают с меньшими энергозатратами при тех же рабочих характеристиках, что приводит к значительной экономии на протяжении всего жизненного цикла оборудования.
  2. Компактность и удобство установки: Насосы Крон КВ обладают вертикальной компоновкой, что делает их гораздо более компактными по сравнению с горизонтальными насосами ЦНС. Это позволяет значительно экономить место на установочной площадке, что особенно важно для производственных объектов с ограниченными пространственными ресурсами. Насосы КВ можно легко установить на место ЦНС без необходимости вносить значительные изменения в существующую систему.
  3. Масса и нагрузка на фундаменты: Насосы КВ для аналогичных рабочих точек весят значительно меньше, чем насосы ЦНС. Это уменьшает нагрузку на фундаменты и значительно облегчает их монтаж и обслуживание. Легкость конструкции насосов КВ снижает транспортные затраты и упрощает процесс установки, что является важным фактором для промышленных объектов с частыми обновлениями и заменой оборудования.
  4. Простота запуска и снижение стартовых нагрузок: Насосы Крон КВ имеют меньшую массу ротора по сравнению с насосами ЦНС, что снижает стартовые нагрузки на систему. Легкий ротор обеспечивает более плавный запуск и снижает износ электродвигателя. В насосах ЦНС более тяжелый ротор создает дополнительные нагрузки при запуске, что может привести к ускоренному износу системы.
  5. Долговечные подшипники скольжения: В насосах Крон КВ используются подшипники скольжения, которые практически не изнашиваются и не требуют частого обслуживания. В отличие от них, в насосах ЦНС применяются подшипники качения, которые со временем могут изнашиваться и требуют регулярного технического обслуживания.
  6. Устойчивость к коррозии: Проточные части насосов Крон КВ изготавливаются из нержавеющей стали, что значительно увеличивает их устойчивость к агрессивным жидкостям и коррозии. В насосах ЦНС используются чугунные проточные части, которые менее устойчивы к коррозионным воздействиям, особенно в агрессивных химических средах, что приводит к более частой необходимости в замене или ремонте.

Заключение:

Насосы серии Крон КВ предлагают значительные преимущества по сравнению с насосами ЦНС: они легче, экономичнее в плане энергозатрат, более компактны и проще в монтаже. Использование нержавеющей стали для проточных частей обеспечивает высокую устойчивость к коррозии, а подшипники скольжения гарантируют долгий срок службы с минимальными затратами на обслуживание. Эти преимущества делают насосы КВ лучшим выбором для замены устаревших насосов ЦНС в современных промышленных системах.
